Flowmetrelerin türleri ve ilkeleri

Ⅰ. Ⅰ Debimetre ölçüm prensibine göre sınıflandırılır

1. Mekanik prensipleri: bu prensiplere ait enstrümanlar arasında Bernoulli teoremi kullanılarak diferansiyel basınç tipi ve rotor tipi bulunur; Dürtü tipi ve momentum teoremi kullanarak hareketli tüp tipi; newton'un ikinci yasasını kullanarak doğrudan kütle tipi; Sıvı momentumu kullanarak prensibin hedef tipi; Açısal momentum teoremini kullanarak türbin tipi; Sıvı salınım prensibini kullanarak vorteks tipi ve vorteks sokak tipi;

2. Elektrik prensibi: bu prensip için kullanılan aletler elektromanyetik tip, diferansiyel kapasitif tip, endüktif tip, gerilme direnci tipi, vb.

3. Akustik prensibi: akustik prensibi kullanarak akış ölçümü için ultrasonik bir tip vardır. Akustik tip (şok dalgası tipi), vb.

4. Termal prensip: akışı ölçmek için termal prensibi kullanan termal tip, doğrudan termal tip, dolaylı termal tip vb.

5. Optik prensip: lazer tipi, fotoelektrik tip, vb. Bu tip prensibe ait enstrümanlardır.

6. Fiziksel prensipler: nükleer manyetik rezonans, nükleer radyasyon vb. Bu tür ilkelere ait enstrümanlardır.

7. Diğer prensipler: işaretleme prensipleri (izleyici prensibi, nükleer manyetik rezonans prensibi), ilgili ilkeler, vb.

Ⅱ. Akış ölçer yapı prensibine göre sınıflandırma

LEFOO flowmeter metresi, kapalı boru hatlarında iletken sıvı ve bulamacın hacim akışını ölçmek için kullanılır. Biz varElektromanyetik debimetre, Vorteks debimetre veTürbin debimetreBirçok bölüm için uygun olan. Mevcut debimetre ürünlerinin gerçek durumuna göre, flowmeter metrenin yapı prensibine göre, kabaca aşağıdaki tiplere göre sınıflandırılabilir:

1. Volumetrik debimetre

Pozitif yer değiştirme flowmeter metresi, akan ortamı sürekli olarak ölçen standart hacimli bir kapsayıcıya eşdeğerdir. Akış ne kadar büyük olursa, ölçüm ne kadar fazla yapılır ve çıkış frekansı o kadar yüksek olur.

Pozitif yer değiştirme flowmeter metresi prensibi nispeten basittir ve yüksek viskoziteli ve düşük Reynolds sayısına sahip sıvıları ölçmek için uygundur. Dönen gövdenin şekline göre, şu anda üretilen ürünler ayrılır: oval dişli flowmetreler, bel çarkı flowmetreler (kökleri flowmetreler), döner piston ve kazıyıcı flowmetreler sıvı akışını ölçmek için uygundur; gaz akış hacimsel debimetre, membran tipi ve döner debimetre, vb ölçmek için uygun servo tipi flowmetreler.

2. Pervane debimetre

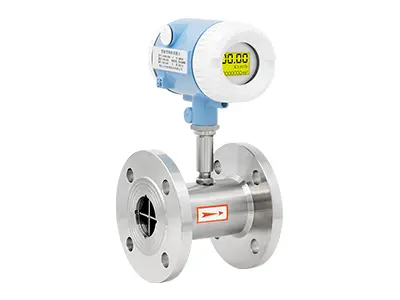

Pervane flowmeter metresinin çalışma prensibi, pervanenin ölçülecek sıvıya yerleştirilmesidir ve sıvı akışının etkisi ile döndürülür. Ve akış hızı, pervane dönüşünün hızıyla yansıtılır. Tipik pervane flowmetreleri su sayaçları ve türbin flowmetreleridir ve yapıları mekanik şanzıman çıkış tipi veya elektrik darbe çıkış tipi olabilir. Genellikle, mekanik şanzıman ile su sayacı çıkışının doğruluğu düşüktür ve hata yaklaşık ± 2%, ancak yapı basittir ve maliyet düşüktür. Çin'de kitlesel olarak üretildi ve standartlaştırıldı, genellendi ve serileştirildi. Türbin akış ölçer çıkışının elektrik darbe sinyali ile doğruluğu nispeten yüksektir ve genel hata ± 0.2% ~ 0.5% 'dir.

3. Diferansiyel basınç flowmeter metresi

Diferansiyel basınç flowmeter metresi bir birincil cihaz ve ikincil bir cihazdan oluşur. Birincil cihaz, akış hızına (hız) orantılı bir basınç farkı oluşturmak için ölçülen sıvının boru hattına monte edilen bir akış ölçüm elemanı olarak adlandırılır. Akışı görüntülemek için ikincil cihaz için. İkincil cihaza gösterge cihazı denir. Ölçüm elemanı tarafından üretilen diferansiyel basınç sinyalini alır ve ekran için ilgili akışa dönüştürür.

Diferansiyel basınç flowmeter metresinin birincil cihazı genellikle bir kısma cihazı veya dinamik bir basınç ölçüm cihazıdır (pitot tüpü, düzgün hız tüpü vb.). İkincil cihaz, akış gösterge cihazları ile çeşitli mekanik, elektronik ve kombine diferansiyel basınç göstergeleridir. Diferansiyel basınç göstergelerinin diferansiyel basınca duyarlı elemanları çoğunlukla elastik elemanlardır.

Diferansiyel basınç ve akış kare kök ilişkisinde olduğundan, akış gösterge cihazları akış ölçeğini doğrulamak için kare kök cihazı ile donatılmıştır. Çoğu enstrüman da donatmakEkonomik muhasebe için birikmiş akışı görüntülemek için bir akış biriken cihaz ile ped. Diferansiyel basınç kullanarak akış ölçüm yöntemi uzun bir geçmişe sahiptir ve nispeten olgundur. Genellikle dünya çapında daha önemli durumlarda kullanılır, çeşitli akış ölçüm yöntemlerinin yaklaşık 70% 'sini içerir. Bu tür bir metre, enerji tesislerinde ana buhar, besleme suyu, yoğuşma vb. Akış ölçümünde kullanılır. Şu anda üretilen ürünler şunlardır: orifis flowmeter metresi, kama flowmeter metresi, venturi tüp flowmeter metresi ve ortalama pitot tüpü.LEFOO endüstriyel CO LTDFlowmetreler hakkında daha fazla bilgi sunabilir.
