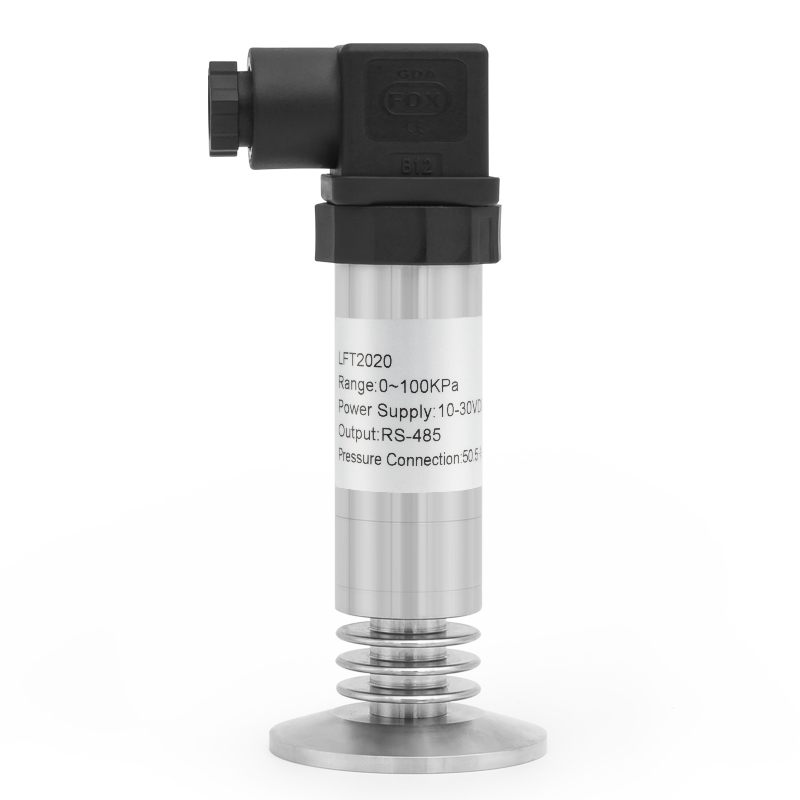

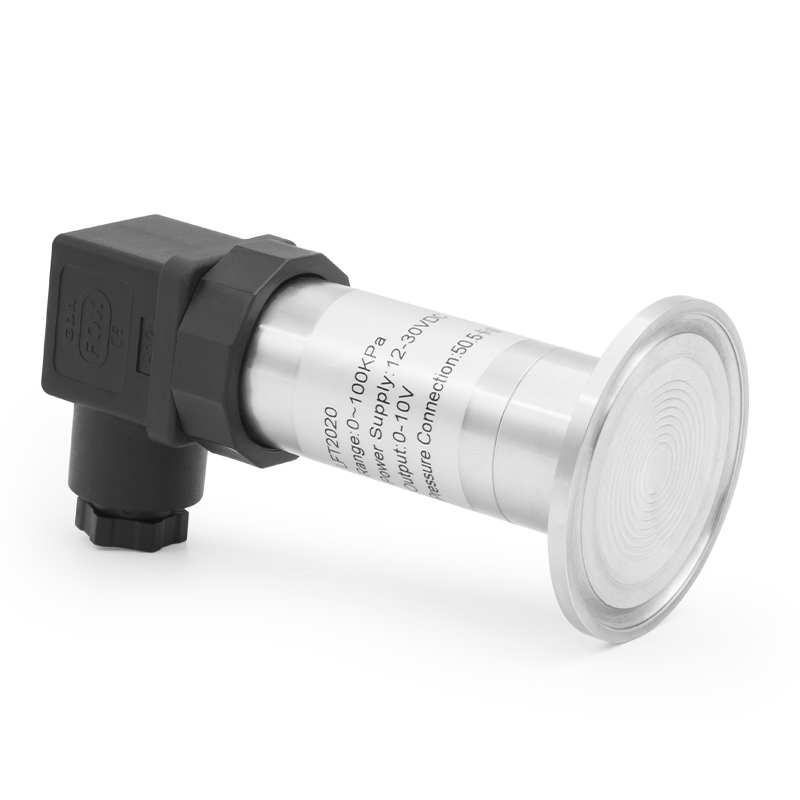

LEFOO LFT2020 hijyenik düz film basınç transmiteri, yüksek performanslı yağ dolu difüzyon silikon çekirdeğe sahiptir ve dahili özel entegre devresi sensör milivolt sinyalini standart voltaj, akım veya 485 sinyaline dönüştürerek doğrudan bilgisayar arayüz kartına, kontrol cihazına, akıllı cihaza veya PLC'ye bağlanabilir.Düz membran basınç sensörüve bağlantısı kullanışlıdır. Basınç transmiterinin proses bağlantısı, küçük boyutlu, hafif ve tamamen paslanmaz çelik sızdırmaz yapıya sahip aseptik kelepçeli diyafram contası kullanır ve aşındırıcı ortamlarda çalışabilir. Ürünün montajı kolay ve basittir, titreşim ve darbe direnci çok iyidir ve gıda, süt, kimya ve ilaç endüstrilerinde yaygın olarak kullanılır.
Lefoo Kelepçe Tipi Hijyenik Düz Film Basınç Transmiteri LFT2020 Özelliği
* Yüksek sıcaklık ve normal sıcaklık modelleri mevcuttur
* ASIC dijital kompanzasyon teknolojisini benimser
* Mükemmel korozyon ve aşınma direnci
* Güçlü anti-parazit ve iyi uzun vadeli kararlılık
* 50,5 mm kelepçe bağlantısı, kolay montaj ve temizlik
* Test edilen nesneyle temas eden kısım 316L malzemeden yapılmıştır ve tıp ile sağlık endüstrileri için uygundur.
| LEFOO kelepçe tipi sıhhi düz Film basınç verici LFT2020 | |||||
| Ölçüm aralığı | -100Kpa…0 ~ 10KPa…7MPa | ||||
| Aşırı yük basıncı | Tam ölçeklerin 1.5 zamanı | ||||
| Doğruluk | ± 0.5% F.S.,± 1.0% F.S. | ||||
| Kararlılık | <0.5% F.S./yıl | ||||
| Çalışma sıcaklığı | -20 ~ 85 ℃ | ||||
| Orta sıcaklık | -40 ~ 100 ℃/-40 ~ 150 ℃ | ||||
| Orta | Tüm aşındırıcı ortamlar 316 paslanmaz çelik, floroelastomer veya NBR ile uyumlu olabilir. | ||||
| LEFOO genel tip kelepçe tipi sıhhi düz Film basınç sensörü LFT2020 | |||||
| Elektriksel özellikler | İki kablolu | Üç kablolu | Dört kablolu | ||
| Çıkış sinyali | 4 ~ 20mA | 0.5 ~ 4.5V | 0 ~ 10V | RS485 | |
| Güç kaynağı | 10 ~ 36VDC | 4.75 ~ 5.25VDC | 12 ~ 36VDC | 10 ~ 30VDC | |
| Elektrik bağlantısı | DIN43650A (büyük Hirschmann), M12 su geçirmez çıkış, GX12 havacılık konektörü (üç çekirdek/dört çekirdek), M12 dört çekirdekli havacılık konektörü | ||||
| LEFOO patlamaya dayanıklı tip kelepçe tipi sıhhi düz Film basınç sensörü LFT2020 | |||||
| İki kablolu | Üç kablolu | Dört kablolu | |||
| Çıkış sinyali | 4 ~ 20mA | 0 ~ 10V | RS485 | ||
| Güç kaynağı | 10 ~ 30VDC | 14 ~ 36VDC | 10 ~ 36VDC | ||
| Elektrik bağlantısı | Doğrudan çıkış | ||||
| Koruma sınıfı | IP65 | ||||
| Basınç bağlantısı | 50.5mm kelepçe | ||||
| Basınç formu | Gösterge basıncı G/mutlak basınç A | ||||
| Sertifika | Ab elektrik güvenlik standartları CE | ||||
| Kod ve açıklama | Açıklama | |||||||||||
| LFT2020 | Kelepçe tipi sıhhi düz Film basınç sensörü | Model | ||||||||||
| Aralık aralığı | -100Kpa…0 ~ 10KPa…7MPa | Aralık aralığı | ||||||||||
| A4 | A4 = 4 ~ 20mA (iki kablolu) | Çıkış modu | ||||||||||
| V05 | V05 = 0.5 ~ 4.5V (üç kablolu) | |||||||||||
| V0 | V0 = 0 ~ 5V (üç kablolu) | |||||||||||
| V10 | V10 = 0 ~ 10V (üç kablolu) | |||||||||||
| RS | RS485 = RS485 (dört kablolu) | |||||||||||
| K | K = kpa | Birim | ||||||||||
| P | P = psi | |||||||||||
| B | B = bar | |||||||||||
| M | M = Mpa | |||||||||||
| 0.5 | 0.5 = ± 0.5% F.S. | Doğruluk | ||||||||||
| 1.0 | 1.0 = ± 1.0% F.S | |||||||||||
| D1 | D1 = DIN43650A büyük Hirschmann | Elektrik bağlantısı | ||||||||||
| M | M = M12 su geçirmez çıkış | |||||||||||
| C3 | C3 = GX12 üç çekirdek havacılık konektörü | |||||||||||
| C4 | C1 = GX12 dört çekirdek havacılık konektörü | |||||||||||
| H | H = M12 dört çekirdek havacılık konektörü | |||||||||||
| K2 | K2 = 50.5mm kelepçe | Basınç bağlantısı | ||||||||||
| N | Ekran olmadan | Ekran | ||||||||||
| D1 | Genel dijital ekran tipi | |||||||||||
| D2 | Patlamaya dayanıklı dijital ekran tipi | |||||||||||
| 1.0 | 1.0 = 1m | Kablo uzunluğu | ||||||||||
| 2.0 | 2.0 = 2m | |||||||||||
| LFT2020 | 0-10 | A4 | B | 1.0 | D1 | K2 | N | 1.0 | Seçim örneği | |||
Yüksek sıcaklık ve sıradan sıcaklık modelleri mevcuttur
ASIC dijital tazminat teknolojisini benimseyin
Mükemmel korozyon ve aşınma direnci
Güçlü anti-girişim ve iyi uzun vadeli istikrar
50.5mm ayna bağlantısı, uygun kurulum ve temizlik
Test edilen nesneyle temas eden kısım, tıbbi ve sağlık endüstrileri için uygun olan 316L malzemeden yapılmıştır.
LEFOO ile çalışmak
Başka bir türden farklıDiyaframlı basınç dönüştürücüBasınç verici sensörü LFT2020, aşağıdaki ekipmanlarla mükemmel bir şekilde uygulanır. LEFOO, dünya çapında metal diyaframlar basınç transdüserlerinin önde gelen sağlayıcısıdır. Aşağıdakiler için en kaliteli diyaframlı basınç transdüseri sağlamaktan memnuniyet duyuyoruz:
Statik sıvı ve sıvı basıncı izleme;
Tutkal dağıtıcı;
Gıda endüstrileri;
Ilaç endüstrileri;
Kağıt hamuru ve kağıt endüstrileri;
Atıksu işleme;
Petrokimya endüstrileri.
Ticari üretim ve üretim
Basınç seviyeleri ve dalgalanmalar, bir diyaframın deformation masyonu ve ekli silikon algılama çekirdeği ile kayıtlıdır. Diyaframın ve çekirdeğin yer değiştirmesi orantılı olarak elektrik akımına dönüştürülür. Doğru basınç ölçümlerini belirlemek için elektrik sinyali analiz edilir.
Basınç transdüserleri için diyaframlar metal veya metal olmayan malzemelerden oluşabilir. Metal olmayan diyaframlar dayanıklıdır, ancak metal diyaframlardan daha az elastik olma eğilimindedir. Bu, düşük akış hacmine sahip hassas ölçümler gerektiren uygulamalar için daha az arzu edilir.
Metal diyaframlar, basınç altında deformasyon gösteren ince, esnek metalden oluşan dairesel plakalardır. Diyaframlar hem sızdırmazlık hem de basınç aktarımı için kullanılır. Diyafram contaları, sıvının kendisinin kirlenmesini önlerken, sıvının sistemin diğer bölgelerine sızmasını önler. Bir basınç sensörü içinde diyaframlar sistemi izole eder ve basınç değişikliklerinin etkilerini, değişikliklerin analiz için elektrik akımına dönüştürüldüğü göstergelere aktarır.
Metal diyaframlar, geniş bir endüstri ve uygulama yelpazesinin ihtiyaçlarını karşılamak için özel olarak uyarlanabilir. İki birincil metal diyafram tasarımı vardır: yüksek hassasiyetli düşük basınç (HSLP) ve düşük hassasiyetli yüksek basınç (LSHP).
HSLP diyaframları, diyaframın düşük basınç koşullarında çok fazla esneklik ile çalışmasını gerektiren uygulamalar için kullanılır. LSHP muadillerinden daha sık kullanılırlar ve özellikle gıda üretimi ve ilaç üretimi gibi yüksek derecede hassasiyet gerektiren düşük basınçlı uygulamalar için yararlıdır.
LSHP diyaframları daha sert olmalı ve yüksek basınçlı uygulamalarda şekillerini ve konumlarını koruyabilmelidir. Dayanıklılıkları, LHSP diyaframlarını yüksek basınçlı ekipmanlarda koruyucu engeller olarak değerli kılar. Ayrıca, basınç yer değiştirmesinin elektronik sinyallere dönüştürülmesi için özellikle yararlı olabilirler. LHSP diyaframları genellikle hassas basınçlarda açılacak şekilde tasarlanmıştır, bu da bunları yüksek doğrulukta basınç ölçümleri gerektiren uygulamalar için yararlı hale getirir. Aşırı ortamlarda çalışan basınç bazlı tıbbi ekipman ve sistemler de LHSP diyaframlarının kullanımından yararlanmaktadır.
Kaliteli metal diyaframlar üretmek için iki son derece özel takım yöntemi kullanıyoruz. Kullanılan yöntem, component enin istenen kalınlığına ve beklenen üretim hacmine büyük ölçüde bağlıdır.
Prototipleme, örnekleme ve yılda 50,000 'den az üretim hacimleri için, metal-kauçuk takım, 0.0015 inçten büyük bir kalınlığa sahip diyaframlar için uygundur. Bu işlem diğer takım yöntemlerinden daha ucuzdur ve son derece hassas bileşenlerin hızlı küçük ölçekli üretimi için idealdir.
Metal-metal takım, yılda 50,000 bileşenini aşan üretim hacimleri ve 0.0015 inçten daha az kalınlığa sahip diyaframlar için idealdir. Bu tip takımlar, çapak yüksekliği, parça konfigürasyonu ve dayanıklılık için sıkı toleranslar içinde son derece doğru bileşenler üretmek için güvenilir olabilir.
Metal diyaframlar çok yönlüdür ve mekanik ve endüstriyel ekipmanlarda, tıbbi cihazlarda ve basınç dönüştürücülerinde geniş bir kullanım alanına sahiptir. Metal diyaframların ortak kullanımları şunları içerir:
Hareketin elektrik sinyallerine dönüşümü
Koruyucu sıvı bariyeri
Sıvı pompaları için esnek membran
Koruyucu bariyerler ve arıza noktaları
Kombine dayanıklılıkları ve esneklikleri nedeniyle, metal diyaframlar milyonlarca vuruş için tekrarlayan bisiklete dayanabilir ve geniş sıcaklık dalgalanmalarına, aşındırıcı malzemelere maruz kalabilecekleri aşırı ortamlarda doğru bir şekilde çalışabilirler. Ve aşırı basınç.
Mühendislik ve üretim yeteneklerimiz hiçbiri ikinci ve yüksek eğitimli personelimiz, prototipleme ve son üretim yoluyla ilk tasarımdan güvenilir basınç dönüştürücülerinin doğru üretimine kararlıdır. Hızlı değişim takımlarımız, hızlı dönüş ve azaltılmış teslim süreleri için aynı anda çeşitli ürünler üretmemizi sağlar.
Müşterilerimizin çeşitli ihtiyaçlarını karşılamak için basınç algılama çözümlerinin analizi ve tasarımı konusunda uzmanız. Yenilikçi çözümlere olan bağlılığımızı öğrenmek için daha fazla bilgi edinin.
Metal diyaframlarımız basınç transdüseri ve diğer kaliteli basınç transdüserlerimiz hakkında daha fazla bilgi için bugün bizimle iletişime geçin veya teklif isteyin.
