Basınç sensörü VS basınç verici

Table of Content [Hide]

Basınç sensörünün tanımı

Bir basınç sensörünün gerçek tanımı, belirli bir alanda fiziksel bir kuvvete maruz kalan ve temel bir enerji sinyaline dönüştüren bir cihazdır. Akıllı basınç sensörüBir sıvı basınç sensörü için basınca duyarlı bir silikon gofretten oluşan, silikon gofretten gelen bilgileri bir çıkış sinyaline dönüştürmek için bir diyafram ve dolu yağ ve PCB gerektirir. Basınç sensörünün çalışma prensibi Wheatstone köprüsüne dayanmaktadır. Bir basınç sensörünün temel enerji sinyali 4-20 ma olabilir.

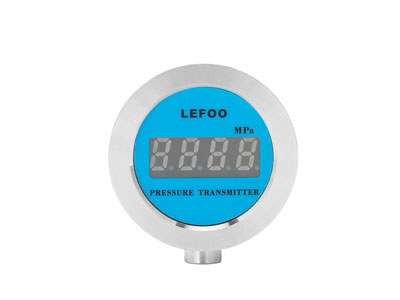

Bir basınç vericisinin tanımı

Basınç vericisi, doğrusallık sapmalarını ve sıcaklık hatalarını telafi etmek için ek elektronik kullanan bir basınç sensöründen oluşur ve ölçüm sonuçlarını daha üst düzey sinyaller olarak çıkarır. Profesyonel tarafından yapılan her vericiBasınç verici üreticisiTüm basınç ve sıcaklık profili üzerinden ölçülür ve istenen sinyal açıklığına göre ölçülür. Bir basınç sensörünün daha yüksek enerji sinyali 0-10 V, 0.5-5V, RS485 veya diğer özelleştirilmiş sinyaller olabilir.

Ancak, birçok kişi, tüm basınç transdüserlerini ve basınç vericilerini tanımlamak için basınç sensörünün adını kullanır. Basınç vericisinin tanımı ilk olarak bilimsel makalelerde ortaya çıktı ve bilimsel araştırma çemberinde popülerdir. Ancak, basınç vericilerinin uygulanması genel kamuya iyi bilindiğinden, insanlar da basınç vericilerinin kelime dağarcığını kullanmaya isteklidir.

Basınç dönüştürücü nedir?

Bir basınç dönüştürücü, fiziksel basınç kuvvetini sürekli voltaj çıkışına (V) dönüştürür. DC voltaj çıkışıSu seviyesi basınç dönüştürücüTipik olarak 0-5V veya 0-10V gibi endüstri standardı çıkışlara yükseltilir. 0-5V gibi voltaj çıkış sinyalleri, sensör sıfır basınçta olduğunda bir sinyal olduğu bir "canlı sıfır" yok. Risk, sistemin çıkış ve sıfır basınç olmadan başarısız bir sensör arasındaki farkı bilmemesidir. Sinyali 0.5 ila 4.5V oranları dahil olmak üzere yüksek seviyeli bir voltaj veya frekans çıkış sinyaline dönüştürmek için bir dönüşüm arayüzü ekleyebiliriz (çıkış sinyali kaynağa orantılıdır), 1-5V ve 1-6kHz. Bu çıkış sinyalleri elektroniklerin yirmi (20) ayakları içinde kullanılmalıdır. Voltaj çıkış sinyalleri, wellhead SCADA sistemleri gibi uzaktan pille çalışan ekipman için düşük akım tüketimi sunabilir. Besleme voltajları genellikle 5VDC düzenlenmiş bir tedarik gerektiren 0.5-4.5V çıkışı hariç 8-28VDC arasındadır. Dalgıç basınç sensörü

Basınç nedir?

Basıncın endüstriyel ve biyolojik tanımı, bir yüzeyde bir sıvı veya gaz tarafından uygulanan güçtür ve genellikle yüzey alanı birim başına kuvvet birimlerinde ölçülür. Ortak birimler Pascal (Pa), Bar (bar), Mpa veya psi'dir (inç kare başına pound).
