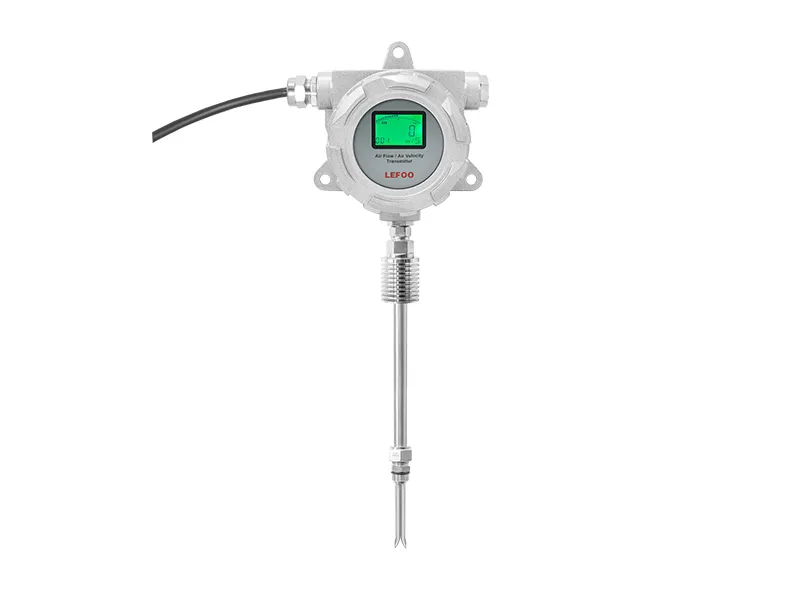

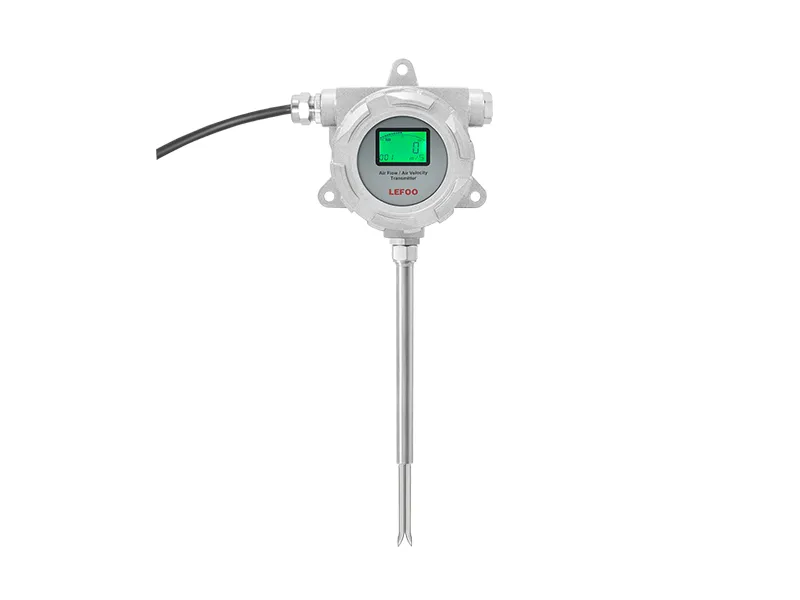

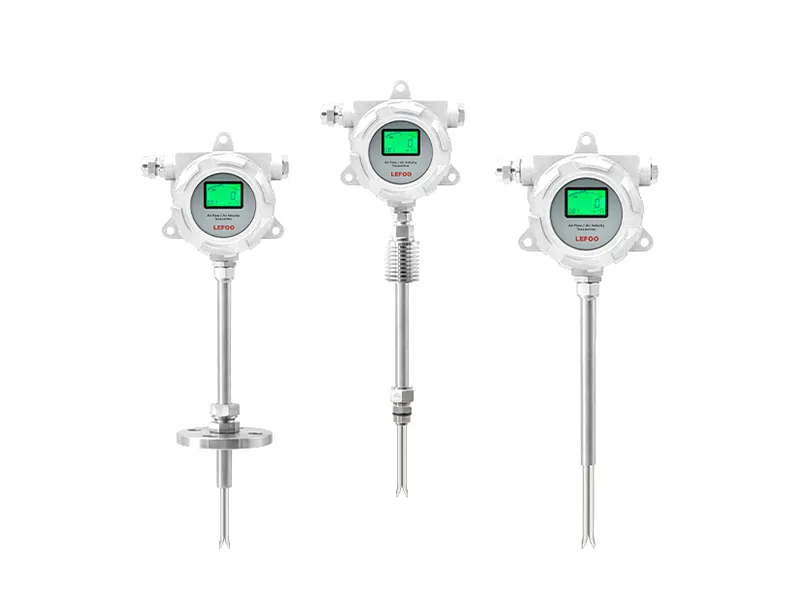

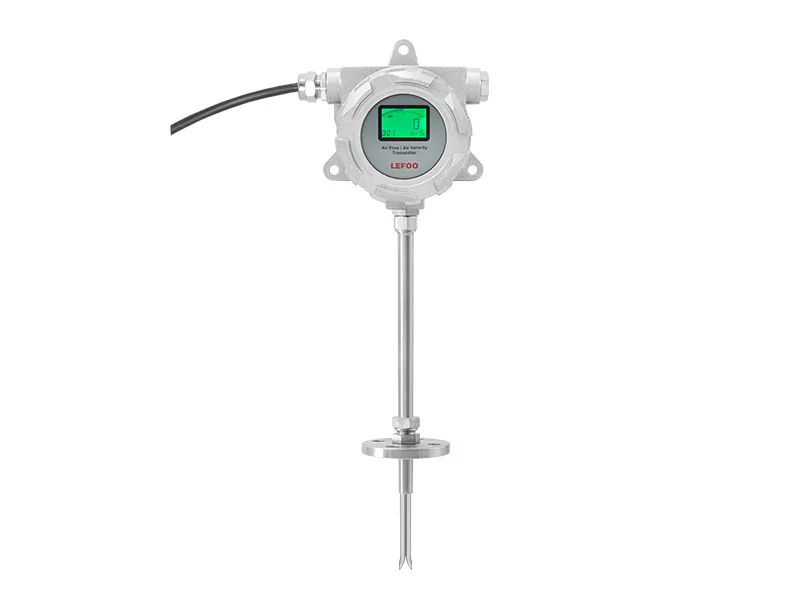

LFS73 Patlamaya Dayanıklı ve Yüksek Sıcaklık Entegre Hava Hızı/Hava Hacmi Transmiteri, yüksek sıcaklık patlamaya dayanıklı ortamlarda gaz akış ölçümüne uygun bir transmiterdir; gazın akış hızını/hacmini elektrik sinyallerine çevirerek kontrol sistemine gönderir. Ölçüm aralığı, saha üzerindeki düğme ile ayarlanabilir. IP65 koruma muhafazası kullanılır ve enerji yönetim sistemleri, VAV ve fan kontrolü, çevresel kirlilik kontrolü, duman davlumbazı kontrolü, fırın ve kazan havalandırma kontrolü gibi alanlarda kullanıma uygundur.
Özellikler
* Yüksek hassasiyetli MEMS mikro-basınç sensörü;
* Geniş çalışma sıcaklığı aralığı ve yüksek doğruluk;
* LCD dijital ekran;
* Mükemmel aşırı gerilim ve ters bağlantı koruması, yüksek uzun vadeli güvenilirlik;
* Ayarlanabilir ölçüm aralığı;
* Güçlü kararlılık ve uzun hizmet ömrü;
* IP65 koruma muhafazası.
| Patlamaya Dayanıklı ve Yüksek Sıcaklık Entegre Hava Hızı ve Hacim Vericisi LFS73 | |
| Ölçüm Ortamı | Hava veya nötr gaz |
| Aralık |
Hava hızı: 0~30m/s (aralık 5~30m/s arasında ayarlanabilir) 0~100m/s (aralık 35~100m/s arasında ayarlanabilir) Hava hacmi: özelleştirilmiş hava hacmi (Maks. 99999 m3/h) |
| Aşırı Yük Basıncı | 10KPa (0-30m/s); 80KPa (0~100m/s) |
| Doğruluk① | ± %3,0 FS (Hava hızı > 3m/s) |
| Çalışma Sıcaklığı | Ana Ünite: -20℃~70℃; prob: -40℃~450℃ |
| Kompansasyon Sıcaklığı | -10℃~60℃ |
| Depolama Sıcaklığı | Ana Ünite: -40℃~80℃ |
| Tepki Süresi | 0,5s / 1,0s (varsayılan) / 2s / 4s |
| Koruma Sınıfı | IP65 |
| Elektrik Arayüzü | Altı damarlı kablo, kablo çapı 8mm |
| Çıkış Sinyali | 4~20mA & 0~10VDC & RS485 |
| Güç Kaynağı➁ | 12~30VDC / 24VAC±20% |
| Güç Tüketimi | ≤1,5 W |
| Gövde Malzemesi | Döküm alüminyum |
| İletişim | RS-485 standart arayüz, Modbus RTU protokolü |
| Sertifikasyon Projesi | ROHS, CE |
| Patlamaya Dayanıklılık Sınıfı | Ex db lIC T6 Gb |
| Ekran | LCD arkadan aydınlatmalı dijital ekran |
① Çevre koşulları: sıcaklık: 20℃, nem: 45% RH, atmosfer basıncı: 1035 hPa.
➁Ürün AC güç kaynağı kullandığında, yalıtılmış AC güç kaynağı kullanılması önerilir.
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(2).jpg"){kind=spacer}

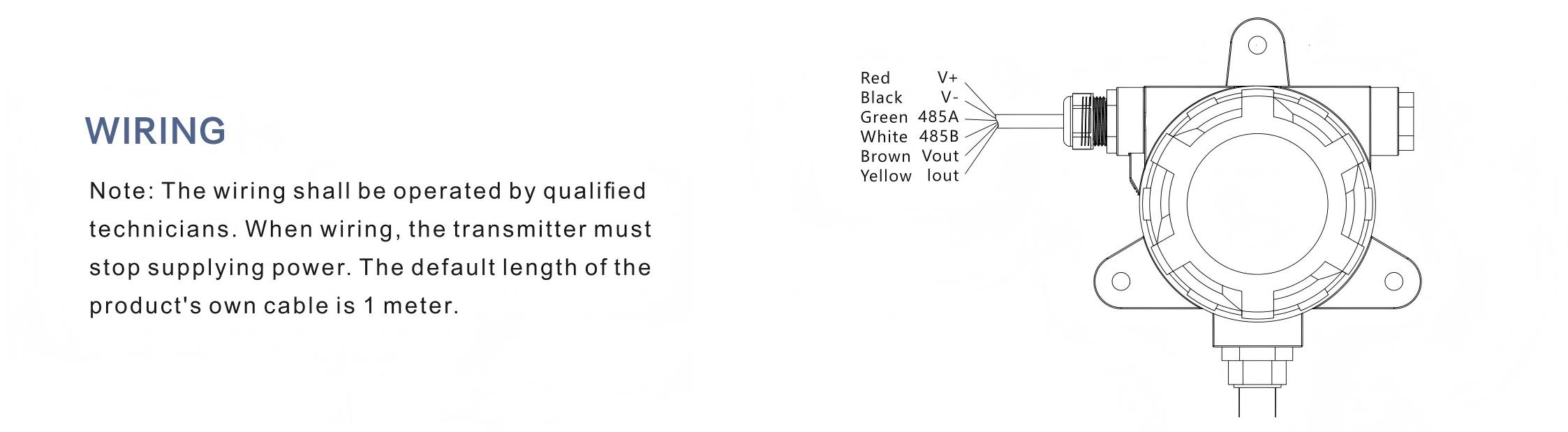

| Kablo Fonksiyonu | Renk | Kablo Talimatları | Notlar |
| V+ | Red | Pozitif terminal | |
| V- | Siyah | Negatif terminal | |
| 485A | Yeşil | 485 İletişim arayüzü |
Farklı çıkış için, Yalnızca gerekli kabloları bulundurun. |
| 485B | Beyaz | ||
| Vout | Kahverengi |
0-10VDC gerilim çıkış portu, multimetrenin Power+ ucuna multimetrenin, diğer ucu ise multimetrenin V- ucuna bağlayın. |
|
| Iout | Sarı |
4-20mA akım çıkış portu, multimetrenin Power+ ucuna bağlayın ve multimetrenin diğer ucu V- ucuna bağlayın. |
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_02(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_03(1).jpg"){kind=spacer}
.jpg "LEFOO_LFS73_Explosion-Proof&High-Temperature_Integrated_Air_Velocity_Air_Volume_Transmitter_04(1).jpg"){kind=spacer}

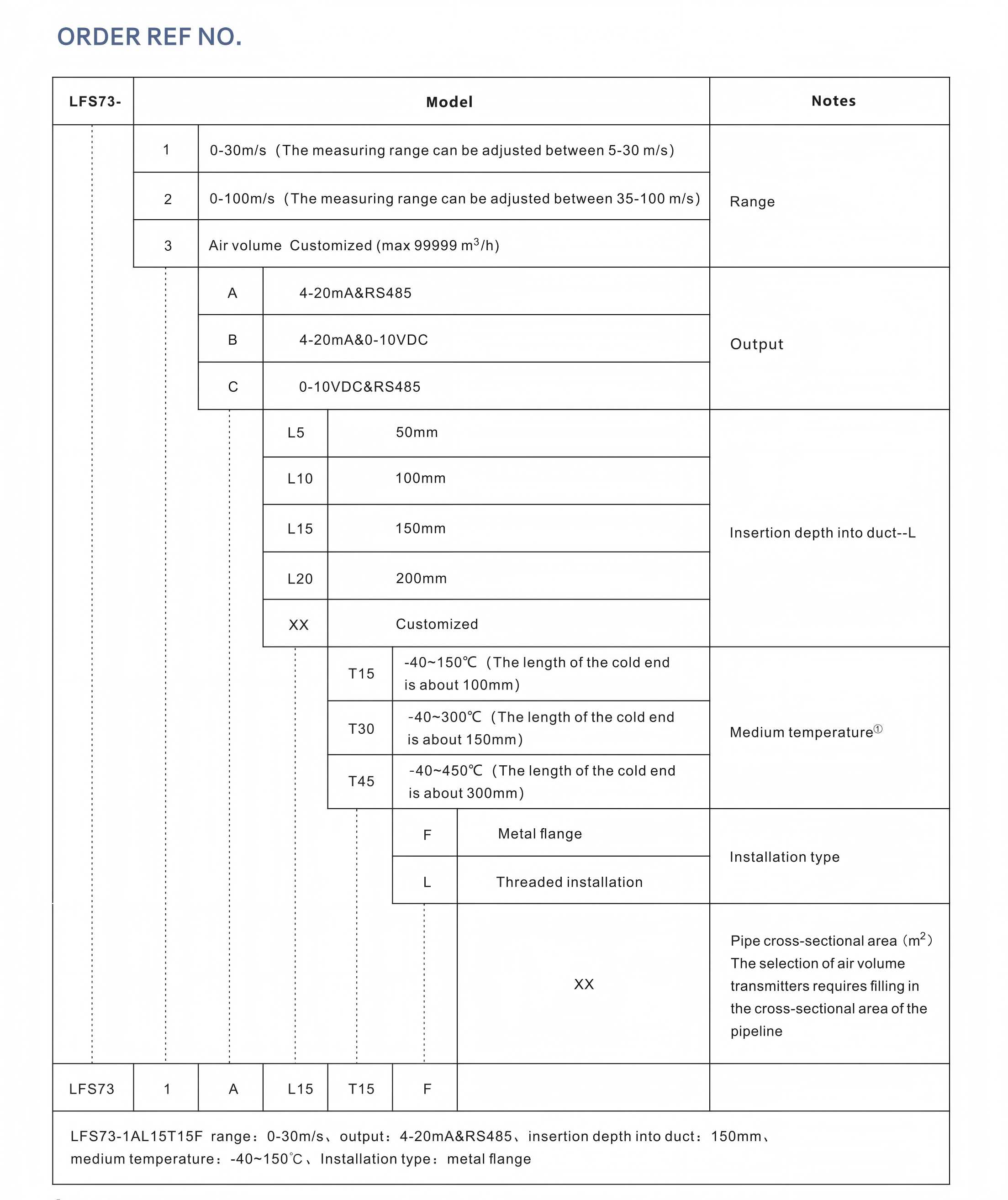

① T30/T45 ürünlerinde, prob varsayılan olarak bir ısı emici ile donatılmıştır ve ısı emicinin uzunluğu yaklaşık 10 cm'dir. Soğuk uç uzunluğu, ürün ana ünitesinden montaj borusuna kadar olan uzunluğu ifade eder.
Yüksek hassasiyetli MEMS mikro basınç çekirdeği ile;
geniş çalışma sıcaklığı aralığı ve yüksek doğruluk;
LCD dijital ekran;
Mükemmel aşırı gerilim ve ters koruma, yüksek uzun vadeli güvenilirlik;
Ayarlanabilir ölçüm aralığı;
Güçlü kararlılık ve uzun hizmet ömrü;
IP65 koruma muhafazası.
The LFS73 Patlamaya Dayanıklı & Yüksek Sıcaklık Entegre Hava Hızı/Hava Hacmi Vericisiyüksek sıcaklıkların ve patlayıcı gazların bulunduğu ortamlarda kullanılmak üzere tasarlanmıştır. Başlıca uygulama alanları şunlardır:
Enerji Yönetim Sistemleri: Enerji tüketimini optimize etmek için hava akışını izlemek ve kontrol etmek amacıyla kullanılır.
VAV (Değişken Hava Hacmi) ve Fan Kontrolü: Cihaz, hava işleme ve havalandırmada verimliliği sağlamak için HVAC sistemlerinde hava akışını düzenlemek üzere kullanılır.
Çevresel Kirlilik Kontrolü: Kirlilik kontrolünün hayati önem taşıdığı endüstrilerde hava kalitesini ölçmeye ve kontrol etmeye yardımcı olur, çevre standartlarına uyumu sağlar.
Duman ve Yangın Kontrolü: Duman tahliye sistemlerinde kullanılan LFS73, yangın durumunda güvenlik için havalandırma sistemlerinde hava akışını kontrol etmeye yardımcı olur.
Fırın ve Kazan Havalandırması: Verici, endüstriyel fırınlar ve kazanlar gibi yüksek sıcaklıklı ortamlarda uygun hava akışını sağlamak, aşırı ısınmayı veya verimsiz yanmayı önlemek için idealdir.
Bu özellikler, onu çeşitli yüksek riskli, sıcaklığa duyarlı endüstriyel uygulamalarda çok yönlü ve kritik bir araç haline getirir.
