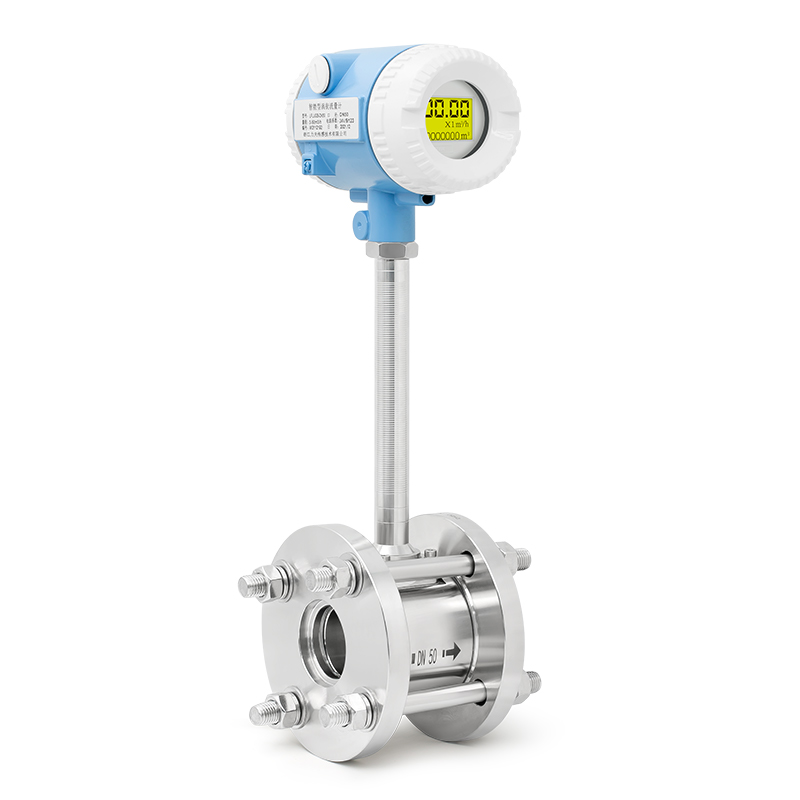

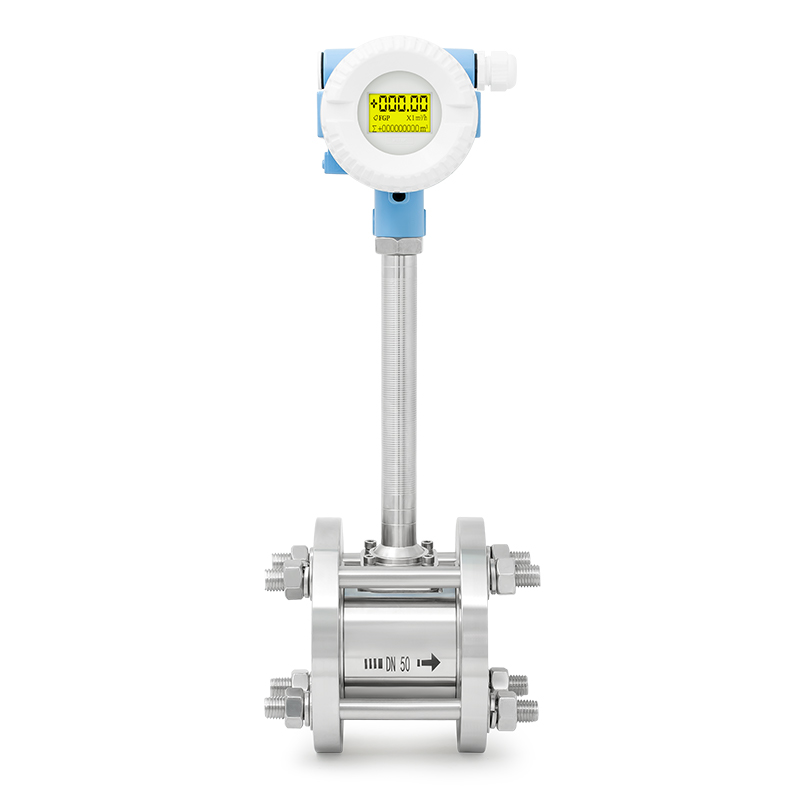

Vortex akış ölçer, Karman vorteks prensibine göre gaz, buhar veya sıvının hacimsel debisini, standart koşullardaki hacimsel debiyi veya kütlesel debiyi ölçen bir hacimsel debi ölçerdir. Ağırlıklı olarak endüstriyel boru hattındaki gaz, sıvı, buhar gibi akışkanların debi ölçümünde kullanılır. Çalışma koşullarındaki hacimsel debiyi ölçerken akışkan yoğunluğu, basınç, sıcaklık, viskozite gibi parametrelerden neredeyse hiç etkilenmez. Hareketli mekanik parça bulunmadığı için yüksek güvenilirlik ve düşük bakım gereksinimi sağlar. Cihaz parametreleri uzun süre kararlı kalabilir.
Özellikler
* Yapısı basit ve sağlamdır;
* Uygulanabilir akışkan türleri çoktur;
* Yüksek hassasiyet;
* Geniş ölçüm aralığı;
* Düşük basınç kaybı.
| Latus rectum | 10-300mm |
| Maksimum akış hızı | 10m/s |
| Çıkış sinyali |
4-20mA, HART, RS485 |
| Elektriksel bağlantı | Bağlantı terminalleri |
| Kapsamlı doğruluk sınıfı | 1.0 |
| Akışkan elektriksel iletkenliği | ≥5μs/cm |
| Güç kaynağı | 220VAC, 24VDC |
| Güç tüketimi | ＜20W |
| Nominal basınç | 4.0MPa / 2.5MPa / 1.0MPa / 0.6MPa |
| Ortam sıcaklığı | -25℃ ~ 60℃ |
| Ölçülen akışkan sıcaklığı | -40°C ~ 350°C |
| Bağlantı flanşı malzemesi | Karbon çeliği / Paslanmaz çelik (304, 316, 316L) |
| Patlamaya dayanıklılık seviyesi | IallCT6 (kendinden güvenlikli patlamaya dayanıklı) |
| Koruma sınıfı |
IP65 |
1. Basit yapı, hareketli aşınma parçaları yok.
2. Yüksek ölçüm doğruluğu ve güvenilirliği, yerinde hata ayıklamaya gerek yoktur.
3. Trafik sinyallerini uzun mesafelerde iletebilir ve merkezi yönetim elde etmek için bilgisayarlarla ağa bağlanabilir.
4. Amplifikatör kurulu, gaz ve sıvı için evrensel olan benzersiz bir tasarımı benimser.
LEFOO Industrial co, Ltd çeşitli aralıklarda ve çeşitli sıcaklık koşullarında mevcut ürünlerin doğruluğunu geliştirmek ve geliştirmek için gelişmiş ve eksiksiz ekipman ile 6 laboratuvara sahiptir. Ayrıca basınç vericileri üretimi için yarı otomatik tozsuz bir üretim merkezine sahiptir. En iyi basınç verici fiyatını almak için lütfen satış ekibimizle iletişime geçin.
Sensör, yatay, dikey ve eğimli (alttan üste sıvı akışı) ile aynı çapa sahip boruya monte edilmelidir. Sensörün yukarı ve aşağı yönde, belirli bir düz boru bölümü uzunluğu ile donatılmış olmalıdır. Ön düz boru bölümü için 15 ~ 20D ve arka düz boru bölümü için 5 ~ 10D gereksinimlerini karşılaması gereken uzunluk.
1. Sıvı sensörün kurulduğu yakındaki boru hattı, ölçülecek sıvı ile doldurulmalıdır.
2. Sensör güçlü mekanik titreşim ile boru hattına monte edilmemelidir.
3. Düz boru bölümünün iç çapı, sensör çapı ile mümkün olduğunca tutarlı olmalıdır. Tutarlı değilse, sensör çapından biraz daha büyük bir boru kullanılmalı ve hata ≤ 3% ve 5mm'den fazla olmamalıdır.
4. Ölçülen ortam çok fazla yabancı madde içerdiğinde, sensörün yukarı akış yönünde düz boru bölümünün gerekli uzunluğunun ötesine bir filtre kurulmalıdır.
5. Sensör, güçlü elektromanyetik alan paraziti, küçük alan ve rahatsız edici bakım gerektiren yerlere monte edilmemelidir.
