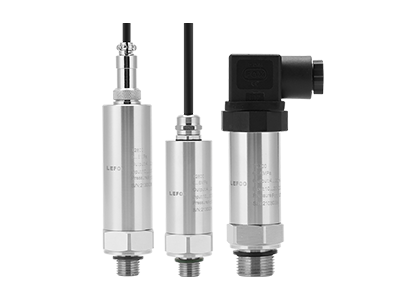

Lefoo Genel Tip Basınç Transmitteri

Basınç Ölçüm Türleri ve Uygulamaları

Birçok farklı uygulamaya uyum sağlamak için üreticiler basınç ölçümleri için birçok farklı cihaz türü üretir. Bunlara örnek olarak su basıncı, hava basıncı, medikal gaz, yağ basıncı, sıcaklık, gaz basıncı, yakıt basıncı, diferansiyel basınç ve vakum basıncı verilebilir. Bu cihazların bazı kullanım alanları diğerlerinden daha belirgindir.

Ölçtükleri Maddeye Göre Sınıflandırılan Basınç Transdüserleri

Su basınç transdüseri, (doğal olarak) su bazlı herhangi bir sistemin basıncını izler. Oldukça yaygın olarak, tanklara bağlı bulunurlar ve içindeki suyun basıncını izlerler.

Gaz basınç transmitteri, gaz basıncını ölçer ve gösterir. Özellikle fabrikalar ve üretim tesislerinde yaygındırlar; burada yüksek ve düşük basınçlı doğal gaz ve propan bazlı sistemlerin akış hızını takip ederler.basınç transmitteri üreticisiYakıt basınç göstergeleri de gaz basınç seviyelerini kontrol eder, ancak bunu otomobiller bağlamında yapar. Bir araç deposunda kalan yakıt beslemesini veya gaz miktarını ölçer ve gösterirler.

Hava basınç sensörleri, hava ile çalışan ekipmanlardaki pnömatik basıncı ölçer.

Yağ basınç transdüserleri, bir yağlama sisteminde dolaşan yağın basıncını ölçer.

Tasarlanmış Oldukları Belirli Koşullara Göre Sınıflandırılan Transmitterler

Vakum basınç göstergeleri, atmosfer altı veya vakum ortamında bulunan kaplar veya sistemler içindeki basıncı ölçer ve gösterir. Vakum ortamları özellikle düşük sıcaklıklar oluşturmak için kullanılır.

Sızdırmaz tip basınç sensörleri, özellikle sızıntıları durdurmak ve önlemek için üretilir. Bu nedenle, diyafram contalı bir izolatör eklenerek tasarlanırlar. Uygulamalarının çoğu proses, ilaç, kimya, petrokimya ve sanitasyon endüstrilerinde bulunur.

Bazı basınç transmitterleri, özellikle son derece yüksek hızlarda veya son derece düşük hızlarda akan maddeleri ölçmek için tasarlanmış olabilir. Yüksek basınç göstergeleri, özellikle yüksek basınçlı hidrolik teknolojisi (örneğin, hidro yıkım, hidro püskürtme pompaları ve su kesme makineleri) ile ilgili olanlar başta olmak üzere, imalat ve endüstriyel uygulamalar için önemlidirLefoo, Çin liderbasınç transmitteri üreticisi. Düşük basınç göstergeleri son derece hassas ve duyarlıdır, genellikle on ila on beş PSI arasındaki basınçları ölçer. Sık basınç dalgalanmaları olan ortamlarda gerçekleşen uygulamalar için özellikle önemlidirler.

Farklı Basınç Standartlarına Göre Sınıflandırma

Şimdiye kadar, yalnızca gösterge basıncına referansla çalışan basınç transmitterleri tartışıldı. Gösterge basıncını ölçen bir basınç transmitteri, ölçüm yaparken çevredeki atmosfer basıncını standart olarak kullanır. Ancak, bir basınç transmitterinin çalışmasının tek yolu bu değildir. Başlıca istisnalar aşağıda verilmiştir.

Uygulama Türlerine Göre Sınıflandırılan Basınç Transmitteri

Gösterge sınıflandırmasına yaklaşmanın bir başka yolu da, bir göstergenin kullanıldığı belirli uygulamaya odaklanmaktır. Yalnızca bir örnek vermek gerekirse, basınç transmitterleri HVAC endüstrisinde özel bir basınç test göstergesi türüdür. Birçok basınç cihazı, belirli bir ürün türüyle kullanılmak üzere tasarlanmıştır.

Basınç Sensörü Türleri

Modern üretim endüstrilerinde en yaygın kullanılan basınç sensörleri piezodirençli basınç sensörleridir. Sensördeki en pahalı birim ise – çoğunlukla silikon kristalleri ve belirli seramiklerden yapılan – piezodirençli diyaframdır. Piezoelektrik kristaller, mekanik strese maruz kaldıklarında uygulanan kuvvet/basınçla orantılı bir elektrik yükü üretir. Bir sinyal düzenleyici, yük sinyalini bir voltaj sinyaline dönüştürür. Seramikler, güçlü aşındırıcı gaz veya sıvının basıncını ölçmek için kullanılır.

Piezodirençli basınç sensörleri dinamik basınçları ölçmek için idealdir. Küçük basınç dalgalanmaları (kompresör aerodinamiği gibi) ve yarı-statik basınçlar için, Piezodirençli basınç sensörleri çok yüksek veya çok düşük sıcaklıklarda kısa sürede ölçüm yapabilir.

Gerinim basınç sensörleri. Ana birim ince bükülebilir polimer filmlerdir (folyo).

Gerinim folyosundan üretilen basınç sinyalleri çok zayıftır ve ölçüm verilerini yükseltmek ve optimize etmek için bir Wheatstone köprüsüne ihtiyaç duyar. Gerinim tipi folyo, birçok üretim endüstrisindeki en düşük maliyetli malzemedir. Wheatstone köprüsünün 4 hattı vardır ve her birinin bir sonucu vardır; tüm sonuçlar, ölçüm verilerini kesinleştirmek için hesaplanır.

Gerinim basınç ölçümü, kısa sürede yüksek frekansta meydana gelen yüksek basınçlar için uygun değildir. Ayrıca ölçüm verileri sıcaklıktan kolayca etkilenir. Bu nedenle Gerinim sensörleri, uçaklar, gemiler, arabalar ve madencilik endüstrileri gibi modern endüstriler için iyi bir seçenek değildir...

Kapasitif basınç sensörleri, değişken bir kapasitör üretmek için bir basınç boşluğu ve folyo (diyafram) kullanır. Basınç uygulandığında folyo şekil değiştirir ve kapasitans buna bağlı olarak azalır. Kapasitör, basınç değerlerine göre elektrik gücü sağlayan bir tür pildir. Böylece kapasitanstaki bu değişiklik elektriksel olarak ölçülebilir ve sinyallere dönüştürülebilir. Bu sensörler düşük basınçlarla sınırlıdır. Kapasitif basınç sensörleri fiyat açısından ekonomiktir ancak Piezodirençli basınç sensörlerinden daha yüksek elektrik tüketimine sahiptir. Kapasitif basınç sensörleri yatak izleme sistemlerinde, akıllı spor ayakkabılarda, kapı basınç anahtarlarında kullanılır.

Ölçümlere Göre Basınç Sensörleri

Mutlak Basınç Sensörü

Mutlak basınç, gösterge basıncı ile ortam atmosfer basıncının toplamıdır; bir ortamdan gelen giriş basıncını, vakum sıfır basıncına referansla ölçer. Mutlak basınç, belirli bir irtifada atmosferdeki kapalı sistemler veya sızdırmaz kaplardaki gerçek basınçtır. Mutlak basınç, gıda ve içecek endüstrilerinin, malzeme endüstrilerinin, taşımacılık endüstrilerinin ana referansıdır. Mutlak basınç sensörleri tipik olarak araştırma ve bilimsel uygulamalarda kullanılır.

Diferansiyel Basınç Transdüseri

Diferansiyel basınç ölçümü, birbirinden bağımsız ancak göreli olarak var olan iki basınca dayanır. Bir tarafı bir ortamı, diğer tarafı başka bir ortamı ölçen diyaframlı basınç transdüserleri. Basınçlar yüksek basınç ve düşük basınç olarak adlandırılır. Diferansiyel basınç transdüserlerinin uygulama alanları çok geniştir. Su işleme endüstrileri, kanalizasyon arıtma, akışkan kazanları, HVAC uygulamaları gibi.

Gösterge Basınç Sensörleri

Gösterge basıncı, mutlak basınç (toplam basınç) ile atmosfer basıncı arasındaki basınçtır. (Gösterge basıncı = mutlak basınç - atmosfer basıncı), Gösterge basıncı ölçümü araba lastiğinde, doğal gaz taşımacılığında, hidrojen tüpünde, yangın söndürücü ile ilgili ürünlerde kullanılır. Ayrıca hayvan besleme uygulamalarında da kullanılır.
