Gaz ölçümü

Kimyasal proses endüstrilerinde gaz ölçümü güvenlik, maliyet, çevre uyumluluğu, proses kontrolü, ürün saflığı, üretim verimliliği, çevre uyumluluğu açısından hayati önem taşımaktadır. Yanlış ve tutarsız, tehlikeli gaz sızıntısına, acil bakım, hükümet cezasına ve hatta üretimin kapanmasına neden olacak muazzam tehlikelere yol açabilir. Yanlış ölçümler, bilgi üzerinde ödeme yapan büyük miktarlarda paraya kısa bir süre ekleyebilir.

Gaz medya ölçümü sıvı medya ölçümlerinden daha karmaşıktır. İşte tanıtmak için dört ortak gaz ölçümü.

1. Akış ölçer

Akış ölçerler, sayaçtan geçen kütle akışını belirler.

Gaz dağıtım ölçümü. Birçok kimyasal işlem, inert iyonlar veya temizleme veya blanketing için azot, argon ve oksijen gibi büyük miktarda spesifik gaz gerektirir. Bir katalizör olarak hidrojen gerekli olabilir ve diğer özel gazlar da kullanılır. Bu gazların doğru ölçümü, proses kontrolü, gaz-envanter kontrolü ve cos için gereklidir.

Coriolis flowmetreleri, titreşimli bir tüpten hareket eden sıvının sapma kuvvetine dayanan doğrudan kütle akış ölçümü sağlar. Bu sayaçlar yüksek geri dönüş yetenekleri ile son derece hassastır ve sıvı özelliklerinden bağımsızdır. Ayrıca satın almak ve yüklemek için son derece pahalıdır ve daha büyük boru boyutları için uygun değildir.

Tank boşluğu. Azot blanketing, kimyasal ve petrol arıtma endüstrilerinde, bitki güvenliğini desteklemeye yardımcı olan ve üretkenliği artırabilen yanıcı sıvılarla ilişkili tehlikeleri azaltmak için kullanılır. Boşluk veya dolgu, bir tankın veya geminin buhar boşluğuna inert azot gazı uygulama işlemidir. Oksijen içeriğini veya yanıcı veya patlayıcı buharların konsantrasyonunu azaltarak bir patlama veya yangın olasılığını en aza indirir.

Işıl ışıl sistemleri. Petrokimyasal üretimde, rafine etme ve depolamada, parlama gazı sistemleri, atık, fazla veya off-gazları yakmak ve bertaraf etmek için ve bir güvenlik sistemi olarak kullanılır. Parlama gazı sisteminin düzgün çalışmasını sağlamak için parlama gazının doğru, duyarlı ve güvenilir ölçümü şarttır. Güvenli bir çalışma ortamını korumak ve çevre kirlenmesini önlemek için insanları ve ekipmanı tehlikeli yanıcı gazlardan korur.

Gaz izleme yığını. Yıkayıcı sistemlerle büyük yığınlar yoluyla bitki atık gazlarının çıkışını ölçmek, stratejik konumlara (şekil 4) yerleştirilmiş çoklu akış sensörleri gerektirir. Bu yığın gaz sistemleri, çevre uyumunu sağlamak için kritik öneme sahiptir. Yığın sürekli emisyon izleme sistemleri yerel çeşitli standartları karşılamalıdır

Termal kütle akış ölçerler, ısıtılmış bir elementten ısı transferine dayalı kütle akışını ölçer. Ölçüm kütle akışındadır ve ek basınç ve sıcaklık düzeltmesi gerekli değildir. Ayrıca mükemmel doğruluk ve tekrarlanabilirlik sağlar ve kurulumu kolaydır.

2. Hız

Hız ölçer tipinde, metrenin içinden geçen ortamın oranı ölçümü belirler.

Ultrasonik metre

Ultrasonik akış ölçerler, aşağı akım dönüştürücüsünden yukarı akış dönüştürücüsüne geri dönerek, akış yukarı doğru sensöre geçen darbe geçiş süresindeki farkı ölçer. Bu sayaç tarzı son derece doğru ama çok pahalı ve basınç ve sıcaklık ölçümleri gereklidir.

Hız ölçümleri için yetenekli. Yukarı ve aşağı doğru akış ölçümleri uzun ve düz boru hatları koşulları gerektirir. Bu düz boru hatları kalabalık üretim tesislerinde ve proses tesislerinde elde edilemez.

3. Diferansiyel basınç ölçerler

Diferansiyel basınç. Diferansiyel basınç akış ölçerler, akış yoluna takılan bir tıkanıklık üzerinde basınç düşüşünü ölçerek akışı hesaplar. Diferansiyel basınç (DP) metre ve vericiler, orifis plakaları, pitot tüpleri ve Venturis dahil olmak üzere çeşitli tasarımlarda gelir. Tipik DP metre tasarımları, sıvının iki referans noktasından geçmesini veya geçmesini gerektirir ve bazı değişikliklerle Bernoulli denklemini kullanarak akış hızına eşdeğer bir diferansiyel basınç oranı yaratır. Gaz kirliyse, doğruluğu korumak için sık sık bakım gerektiren orifis tıkanma sorunları olabilir.

Pitot tüpleri tipi yüksek basınç akış ölçümünde kullanılır ve düşük basınç uygulamaları için ideal değildir

Orifis plakası, doğal gaz ölçümü için sıklıkla kullanılan bir diferansiyel basınç ölçerdir. Kütle akışını değil, hacimsel akışı ölçer. Bu sayacın sınırlamaları, düşük akış hassasiyeti, sınırlı geri dönüş ve çalışma maliyetlerini etkileyen bir basınç düşüşü içerir. Ek olarak, hacimsel bir akış ölçer olduğundan, gerektirirKütle akışına ulaşmak için sıcaklık ve basıncın düzeltilmesi.

4. Pozitif deplasman gaz akış ölçer

Pozitif yer değiştirme sayaçları, bileşenleri mekanik olarak dağıtmak ve çalışma sıcaklığında ve basınçta hacimsel akışı ölçmek için sıvı gerektirir. Kütle akışına ulaşmak için yeterli doğruluk, basınç ve sıcaklık telafisine sahipken, hareketli parçalara sahip olduklarından, kullanıcı gaz temizliğini düşünmelidir. Bir PD metre, bir PD akış ölçer veya hacimsel akış ölçer olarak adlandırılabilir.

Bir ölçüm tekniği ve vericileri seçmeden önce şeyler

Gaz akışı ölçüm değerlendirmesi

Doğru, güvenilir akış ölçümü ve algılama teknolojisini seçmek.

Sızıntı valflerini ve günlük operasyonlarla ilişkili normal düşük akışlı çalışmayı tanımlamak ve ölçmek için düşük akışlı koşullara duyarlılık gereklidir.

Metre kalibrasyonu. Akış ölçerlerin özellikle hidrokarbon bileşimi gazları için kalibre edilmesi ve gerçek süreç koşullarına uyması şarttır.

Büyük boru hattı. Daha büyük hatlar için daha az etkili ve uygun akış algılama teknolojisi vardır. Basınç vericisi ve metre üzerinde bir LCD ekrana sahip olmak daha iyidir

Sınırlı erişim. Kurulum, bakım veya servis için borulara erişim ve yeniden erişim genellikle zordur. Örneğin, makara parçası flowmetreleri, sistemi kurmak ve sürekli olarak korumak için uzun süreli işlem kapatma ve kapsamlı yerinde işçilik maliyetlerine ihtiyaç duyabilir. Bir küresel vana ile işlemden kolayca eklenebilen veya geri çekilebilen ekleme tarzı sayaçların aksine.

Kurulum hususları

Bir flowmeter metreyi kurmanın iki yolu vardır: inline veya ekleme. Inline flowmetreler borunun bir bölümüne yatay olarak monte edilmelidir. Ekleme flowmetreleri bir musluk noktasından monte edilir. Bazı akış ölçer teknolojileri doğrudan kütle akış sensörlerine dayanır. Diğer flowmetreler kütle akışını infer eder ve maliyet ve kurulum karmaşıklığına ekleyebilen vericiler veya çok değişkenli vericilerle birlikte yakındaki monte edilecek basınç veya sıcaklık sensörleri gerektirir.

Bakım değerlendirmesi

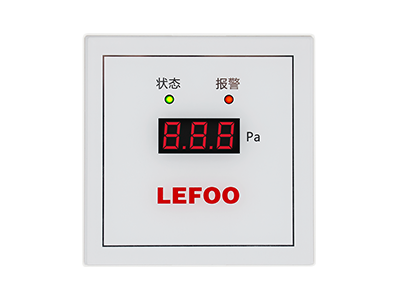

Bazı gaz ölçümü, algılama parçasının temizliğini ve sertliğini sağlamak için düzenli bakım gerektirir, hava sızdırmazlığı, kolay kurulum ve demontaj da dikkate alınmalıdır.LEFOOBasınç transdüserleri veDiferansiyel basınç vericiKimyasal gaz ve doğal gaz basınç ölçümlerinde gaz ölçümleri yapabilen ve bakımı kolay olan
