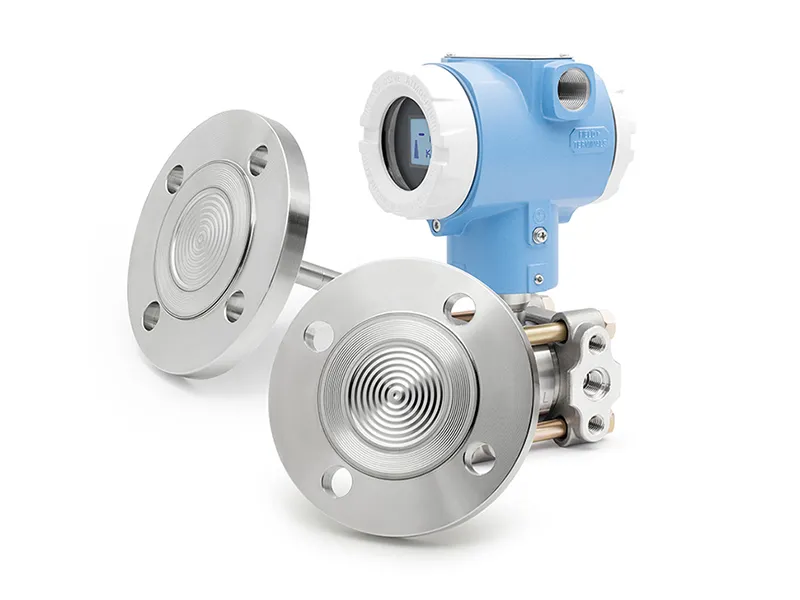

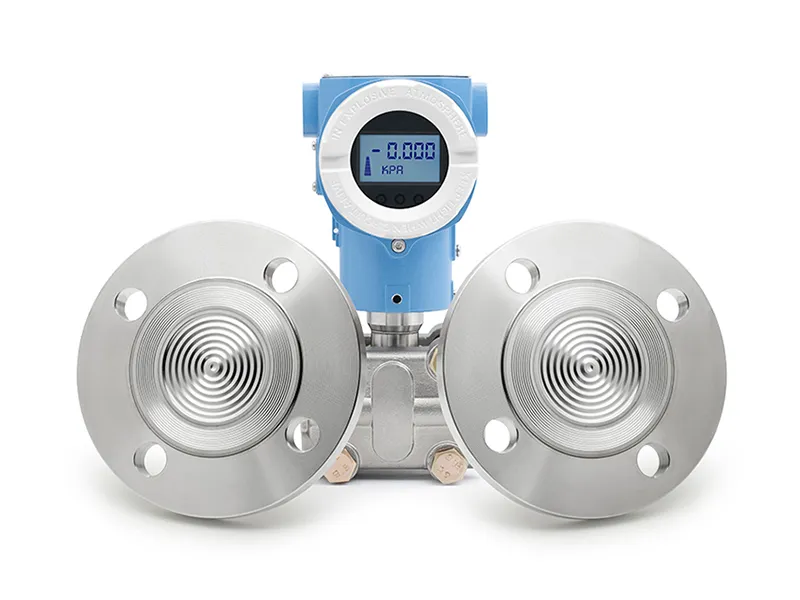

LFT720B Çift Flanşlı Fark Basınç Transmiteri, LFT710 Fark Basınç Transmiteri ile kapiler borulu küçük kaynaklı uzak flanştan oluşur. Flanş ile sensör arasında, ölçülen ortamın impuls borusundan geçerek ölçümü etkilemesini önlemek amacıyla basıncı iletmek için silikon yağı ve diğer dolgu sıvıları kullanılır. Ölçülen ortamın impuls borusundan geçmesinin etkileri arasında kristalleşme, katılaşma, buharlaşma (kaynama), yoğuşma, ayrışma (ciddi değişim) vb. bulunur. Transmiter, sıvı, gaz veya buharın seviye, debi ve basıncını ölçmek ve ardından 4~20 mA sinyal çıkışına dönüştürmek için kullanılır. LFT720B Çift Flanşlı Fark Basınç Transdüserinin çalışma prensibi, pozitif basınç tarafındaki basınç iletim yolu biraz farklı olmak üzere LFT710 Fark Basınç Transmiteri ile aynıdır; yani yüksek basınç tarafına etki eden basınç, önce uzak flanşın diyaframından ve dolgu sıvısından geçer, ardından kapiler boru vasıtasıyla transmiter gövdesine ve son olarak ölçüm sensörünün yüksek basınç tarafına ulaşır.
Özellik
* MEMS tek kristal silikon kullanan yüksek hassasiyetli basınç sensörü;
* Hızlı tepki süresi, yüksek kararlılık, %0,075 FS ölçüm doğruluğu;
* Standart HART veri yolu iletişim modu, mükemmel kendi kendine teşhis ve uzaktan iletişim işlevi;
* Kullanışlı yerinde akım döngüsü kalibrasyon işlevi;
* Yerel sıfırlama işlevi, yerel sıfır noktası ve tam nokta ayar ve ayarlama işlevi;
* Gereksinimlere göre çeşitli proses bağlantı seçenekleri;
* Arkadan aydınlatmalı yüksek parlaklıklı LCD ekran, ters çevrilebilir yerel gösterge ekranı.
| Ölçüm Aralığı | 40 KPa, 250 KPa, 1 MPa, 3 MPa | |
| Doğruluk | ±0.075%F.S | |
| Kararlılık | üst aralığın ±%0,2'si | |
| Çalışma Sıcaklığı | -20~70°C (ekranlı) | |
| Depolama Sıcaklığı | -40~85°C | |
| Ölçülecek Ortam | Gaz, Sıvı | |
| Diyafram Malzemesi | 316L, Hastelloy C, tantalum, diğerleri | |
| Elektriksel Performans | 2 telli | |
| Çıkış Sinyali | 4~20 mA | 4~20 mA HART |
| Güç Kaynağı | 12~36 VDC | 12~36 VDC |
| Elektrik bağlantısı | M20*1.5 su geçirmez çıkış kablosu, NPT1/2 su geçirmez çıkış kablosu | |
| Koruma Sınıfı | IP65 | |
| Basınç Arayüzü | Flanş PN serisi, flanş sınıf serisi, diğer | |
| Basınç Tipi | Gösterge basıncı G | |
| Sertifikasyonlar | ExdIICT6, CE |
|

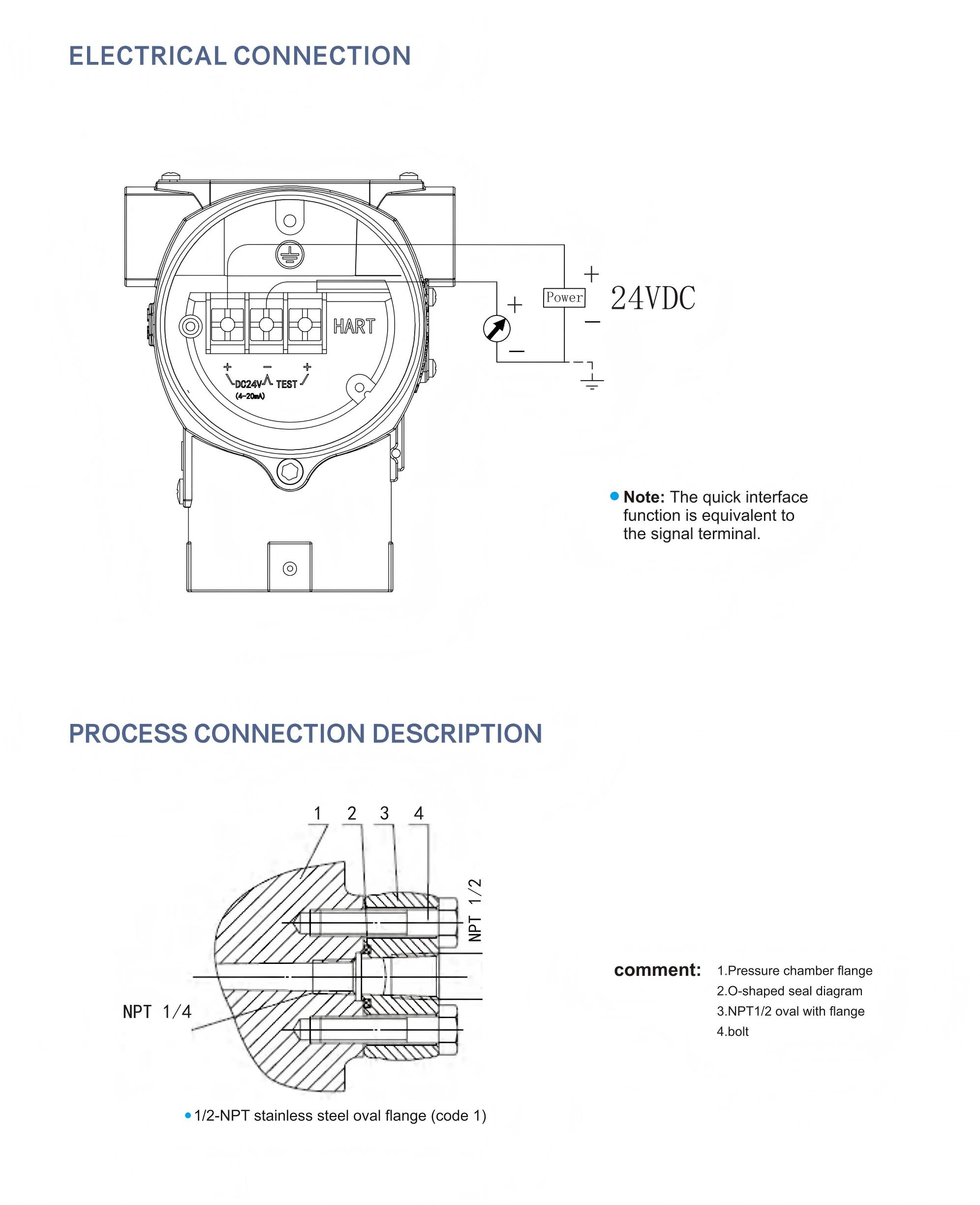

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_02(1).jpg"){kind=spacer}

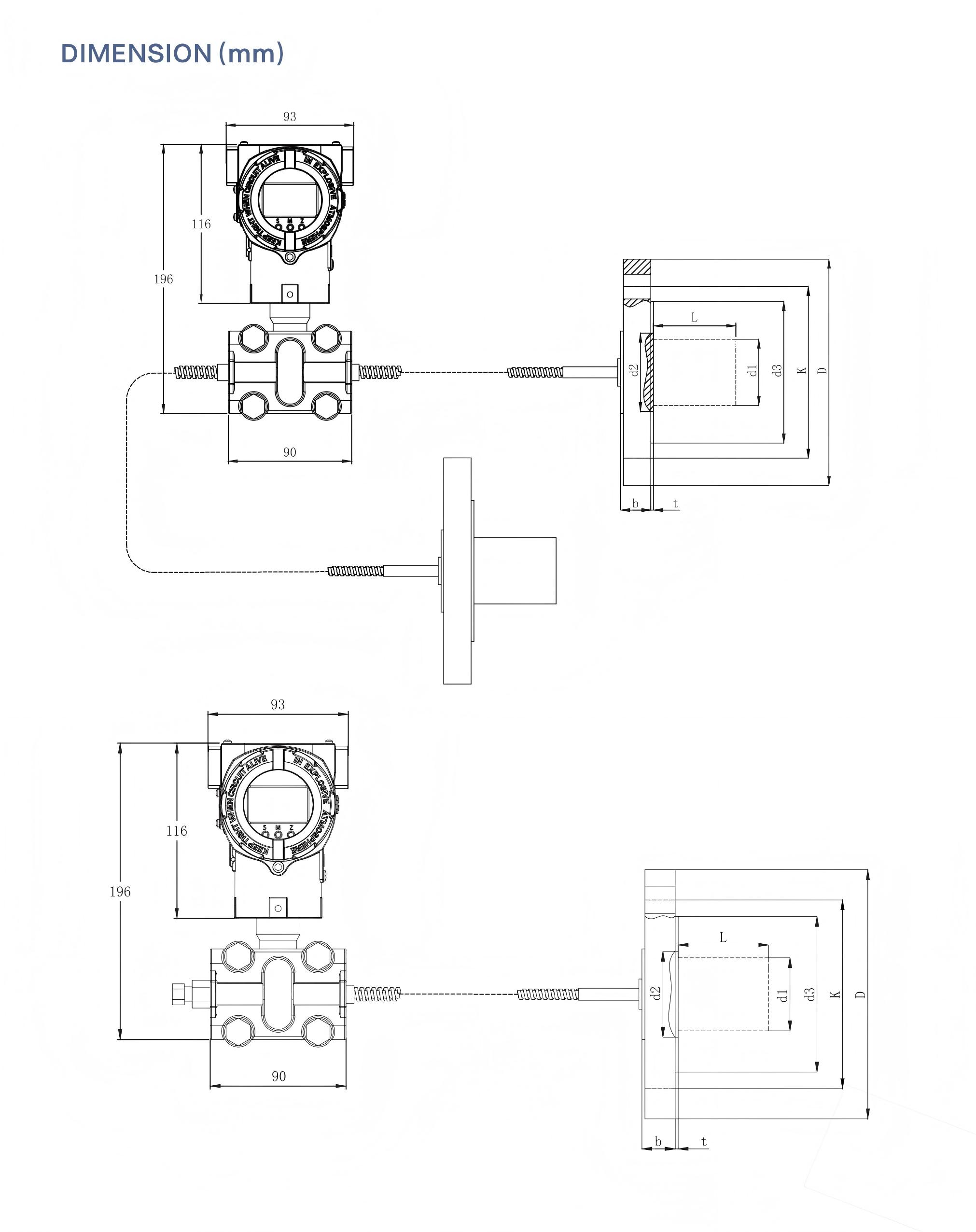

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_03(1).jpg"){kind=spacer}

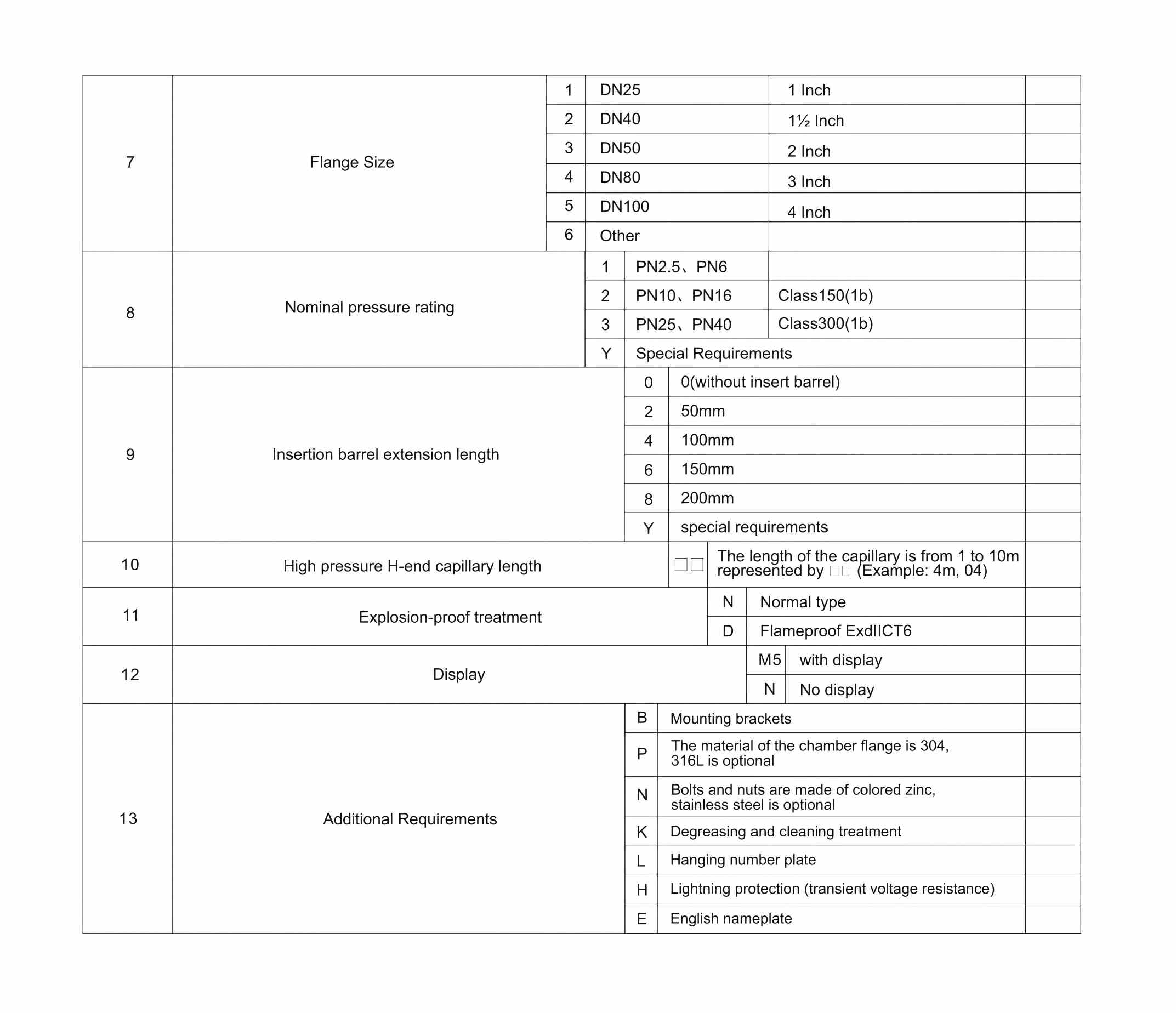

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_04(1).jpg"){kind=spacer}

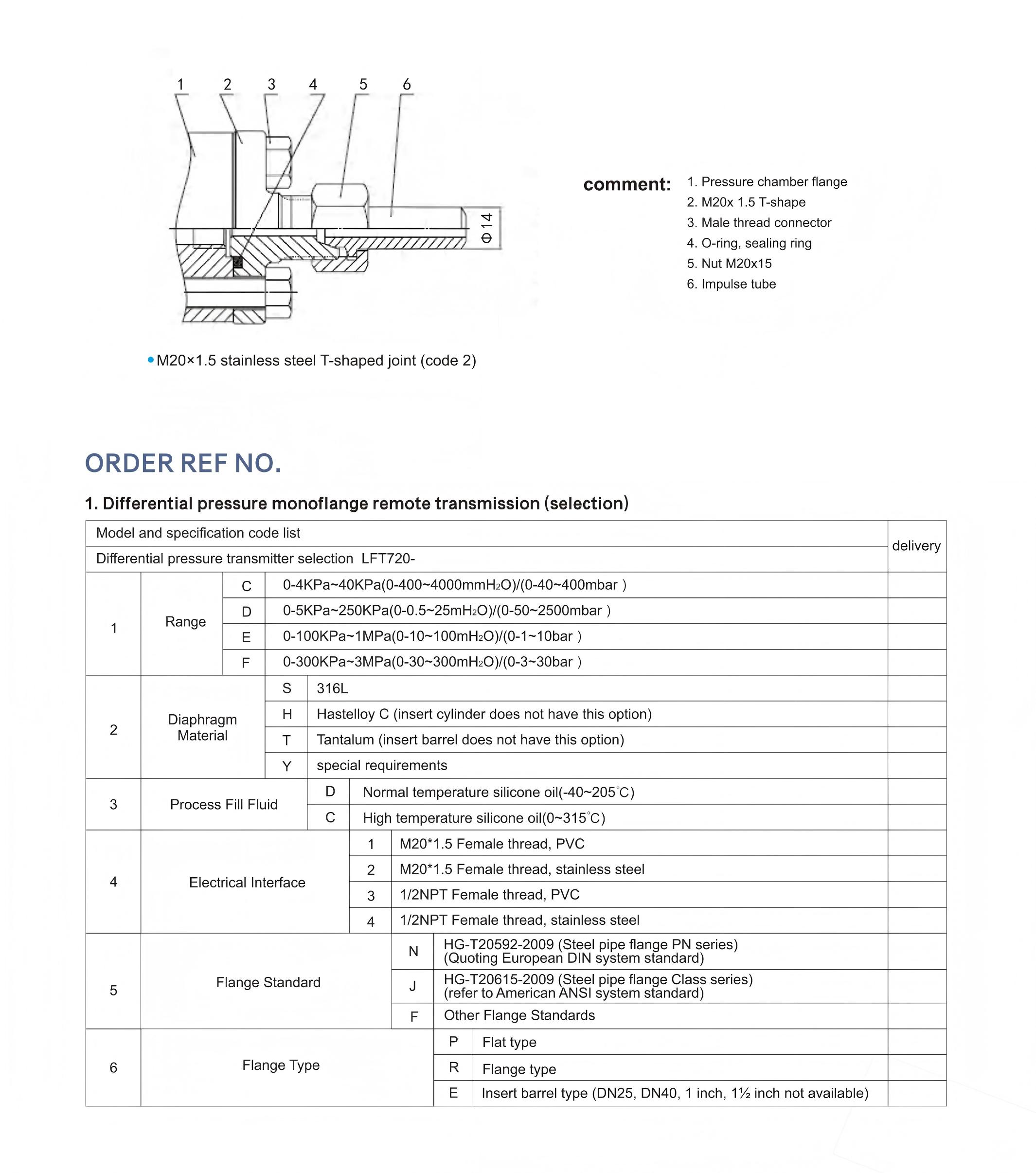

.jpg "LEFOO_LFT720B_Series_Remote_Flange_Differential_Pressure_Transmitter_05(1).jpg"){kind=spacer}
MEMS monokristal silikon kullanan yüksek hassasiyetli basınç sensörü;
Hızlı tepki süresi, yüksek kararlılık, ölçüm doğruluğu %0.075 FS;
Standart HART veri yolu iletişim modu, mükemmel kendi kendine teşhis ve uzaktan iletişim işlevi sağlar;
Kullanışlı yerinde akım döngüsü kalibrasyon işlevi;
Yerel sıfırlama işlevi, yerel sıfır noktası, tam nokta ayarlama ve düzenleme işlevi;
Gereksinimlere göre çeşitli proses bağlantı seçenekleri mevcuttur;
Arka aydınlatmalı yüksek parlaklıkta LCD ekran, ters çevrilebilir yerel ekran.
Su ve yüksek riskli gaz için tasarlanmıştır
Akış ölçümü Seviye izleme
Filtre veya pompa diferansiyel basıncı
Kritik proses izleme
Kapalı Tank Seviyesi, Yoğunluk, Filtre sağlığı
