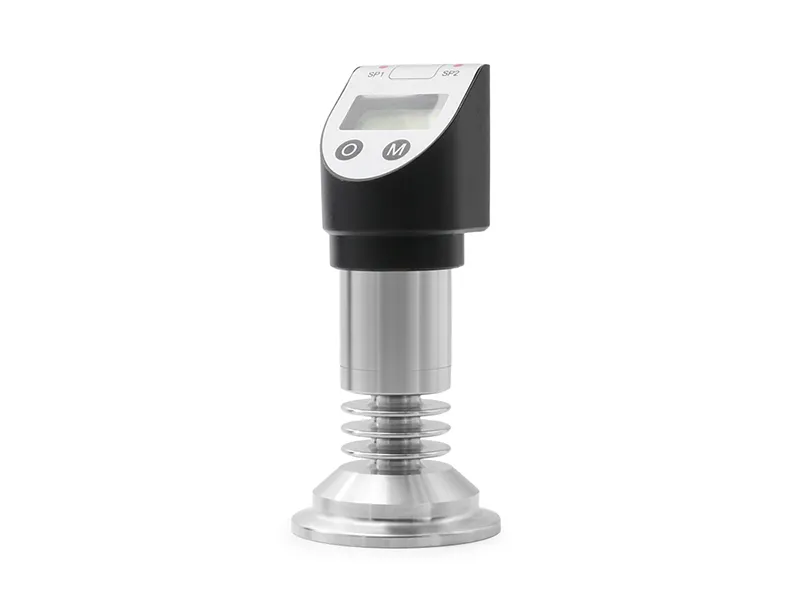

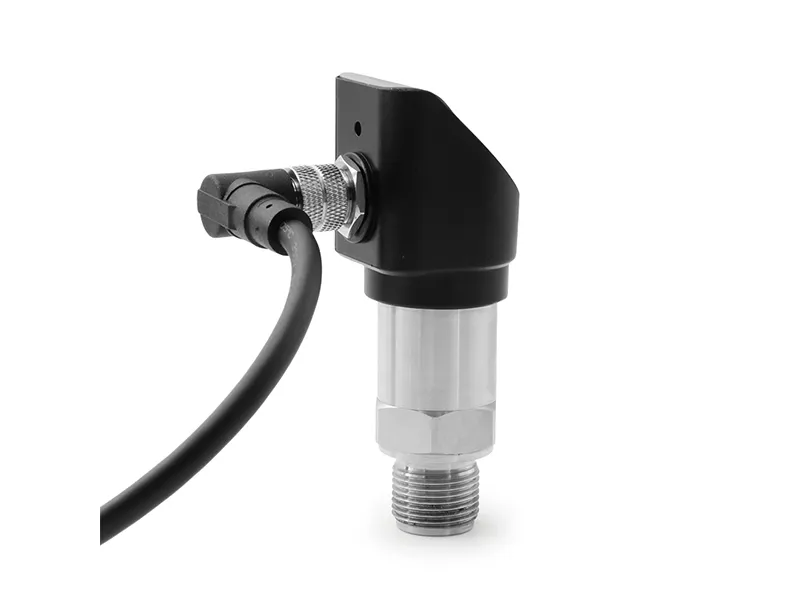

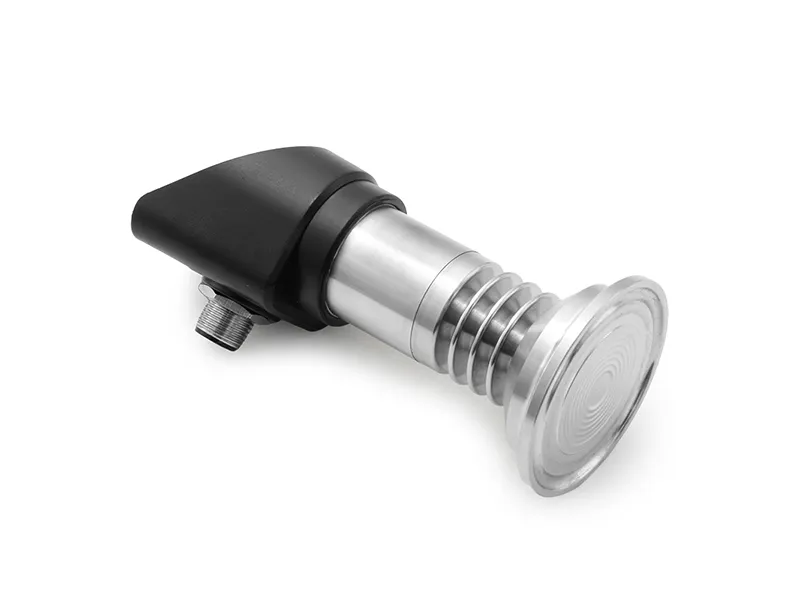

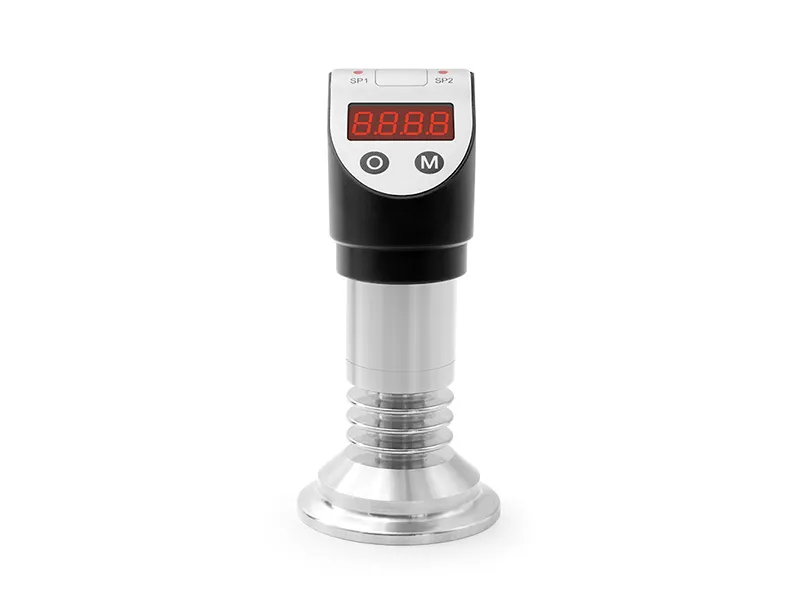

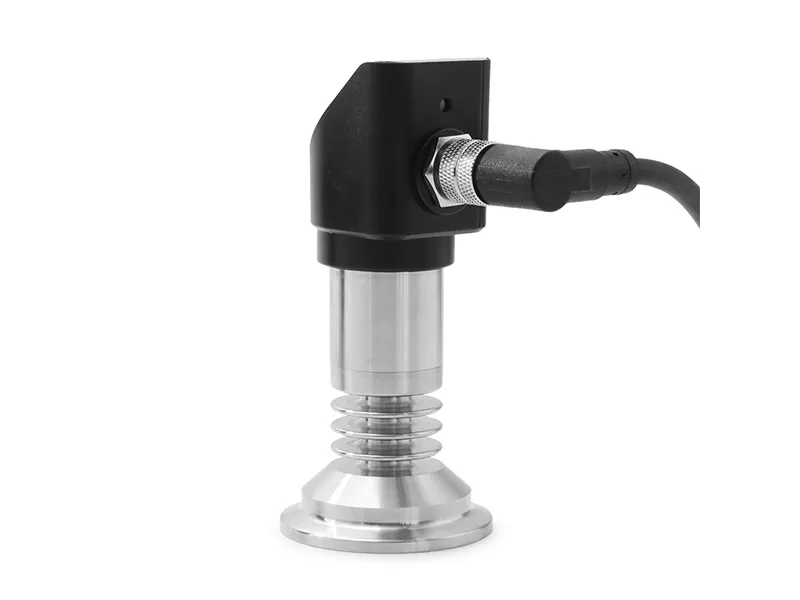

LFDS68 Basınç Anahtarı tamamen elektronik bir cihazdır; yüksek hassasiyetli, yüksek kararlılığa sahip bir silikon piezorezistif sensör ve özel bir sinyal koşullandırma devresi kullanır. Yerinde dijital gösterim, bir kanal 4-20 mA analog çıkış, iki kanal elektronik anahtar çıkışı veya bir röle anahtar çıkışı ile dişli veya Tri-Clamp gibi çoklu basınç bağlantı seçenekleri sunar. Bu kompakt cihaz, basınç ölçümü, gösterim, çıkış ve kontrolü bir araya getirir. Esnek, kullanımı kolay, güvenli ve güvenilirdir; yaygın olarak kullanıldığı alanlar: endüstriyel otomasyon; çevre koruma; petrokimya endüstrisi; su arıtma sistemleri.

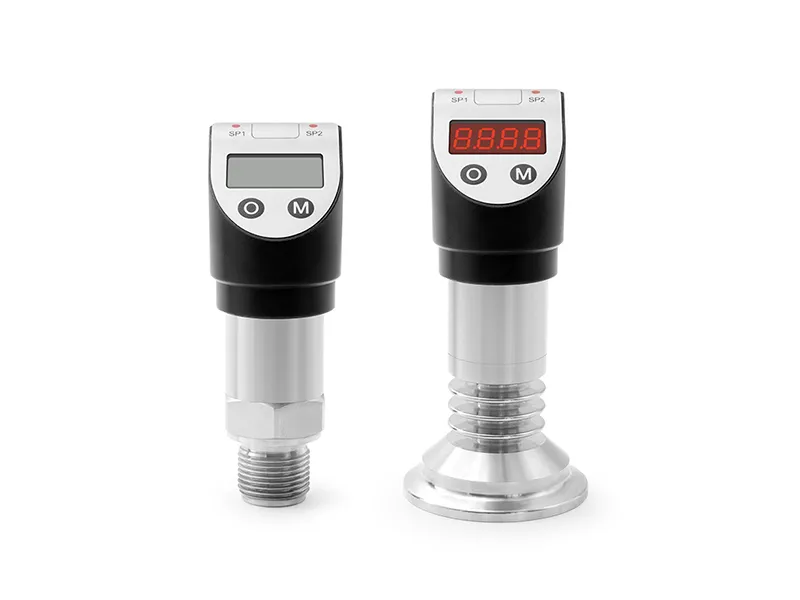

* 4 haneli LED veya LCD yerinde gösterim;
* Çeşitli anahtar çıkış türlerini destekler (PNP, NPN, röle);
* Düğmelerle kolay parametre yapılandırması;
* Anahtar durumu izleme için LED göstergeler;

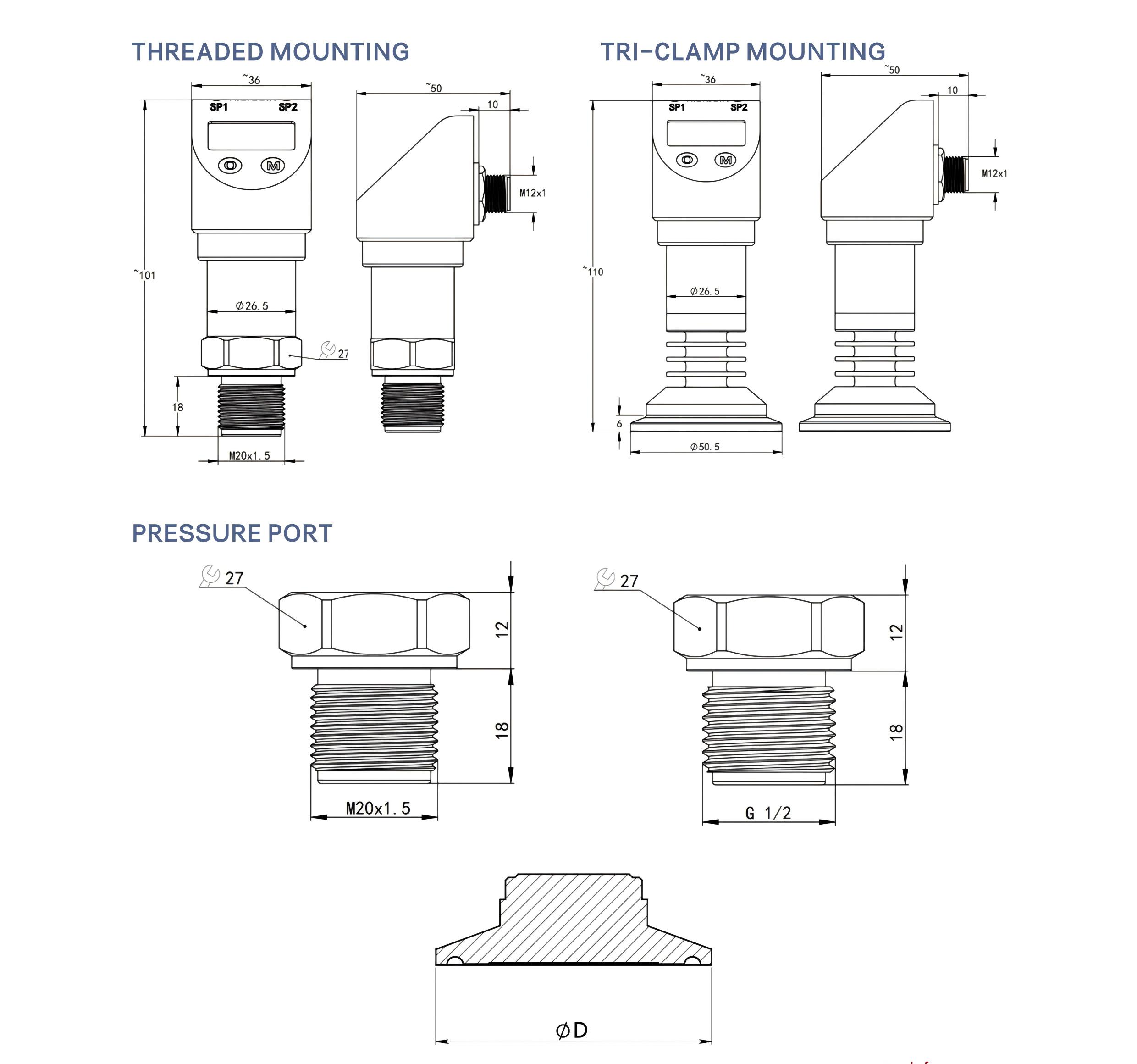

* Çeşitli proses bağlantıları mevcuttur: dişli, Tri-Clamp, vb.
| Yük KapasitesiBasınç Aralığı | |
| Gösterge | -100kPa...0~10kPa...60MPa |
| Mutlak | 0~10kPa...10MPa |
| Aşırı Yük | 1.5x tam skala |

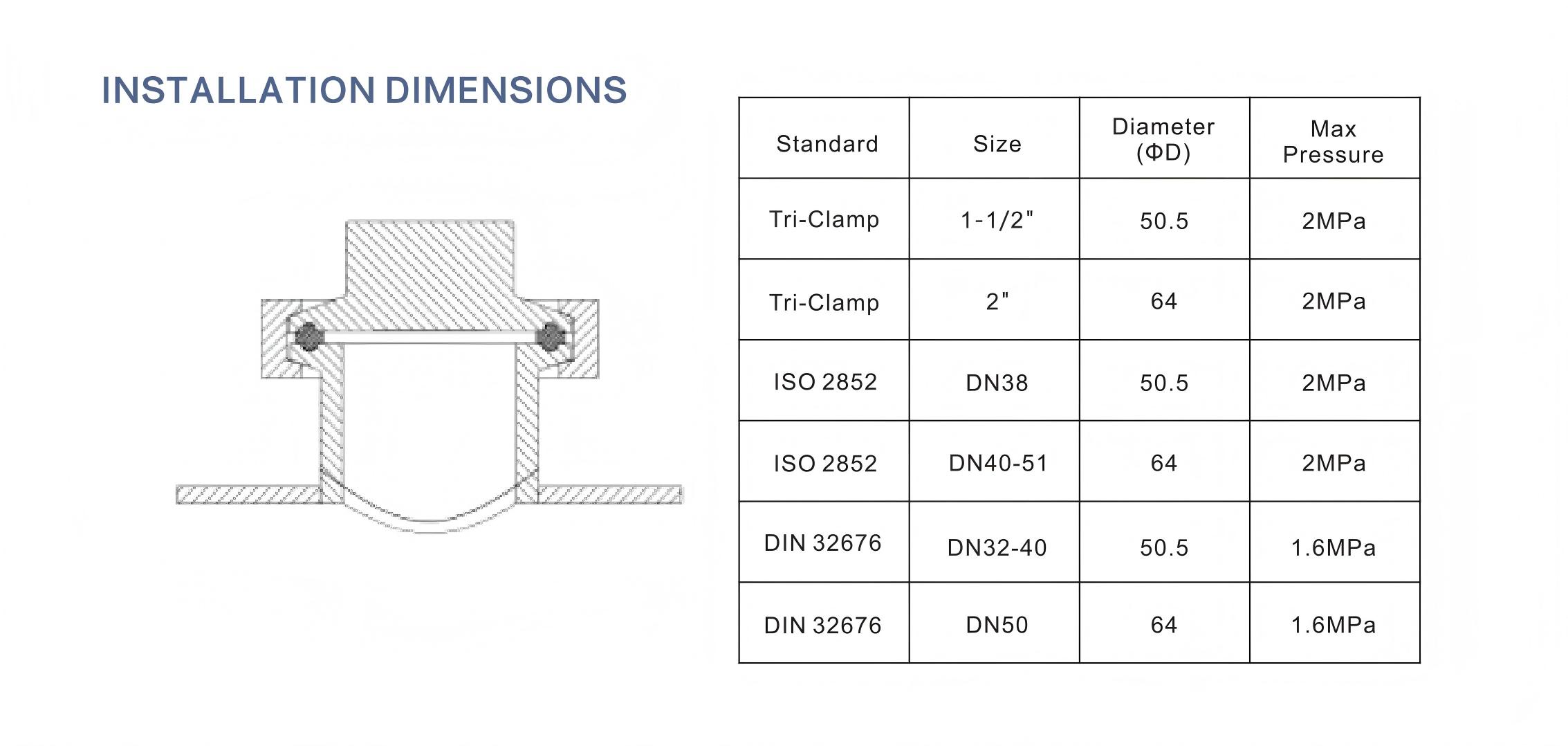

| Not: Tri-Clamp için maks. 2 MPa, "Basınç Bağlantısı"na göre | |
| Ortam Uyumluluğu | |
| Ortam Tipi | Islanan malzemelerle uyumlu sıvılar ve gazlar |
| Çıkış ve Güç Kaynağı | |
Çıkış ve Güç Kaynağı |
4~20mADC / Vs=12~32VDC |
| 4~20mADC + 2 elektronik anahtar / Vs=12~32VDC | |
| 4~20mADC + 1 röle anahtarı / Vs=18~32VDC | |
| Performans | |
| Doğruluk➀ | ±0.5%F.S |
| Uzun Süreli Kararlılık | ±0.3%F.S/year |
| ➀Not: Doğruluk IEC60770 standardına uygundur (doğrusalsızlık, histerezis, tekrarlanabilirlik) | |
| Anahtar Uyarısı | |
| Anahtar Tipi | PNP/NPN |
| Yük Kapasitesi | ≤300mA 24VDC |
| Ömür | >1 milyon döngü |
| Röle Anahtarı Uyarısı | |
| Anahtar Tipi | Röle Anahtarı |
| Yük Kapasitesi | ≤1ADC 24VDC |
| Ömür | ~100,000 döngü |
| LED Ekran | |
| Type | 4 haneli sayısal |
| Aralık | -1999~9999 |
| LCD Ekran | |
| Özellikler | Analog çubuk grafik, basınç birimi göstergesi |
| Aralık | -1999~9999 |
| Sıcaklık Karakteristikleri | |
| Telafi Aralığı | 0~70°C |
| Sıfır Sıcaklık Kayması | ±1.0% F.S., 25℃'ye kıyasla➁ |
| Aralık Sıcaklık Kayması | ±1.0% F.S., 25℃'ye kıyasla➁ |
| Çevresel Koşullar | |
| Sıcaklık Koşulu | Ortam Sıcaklığı: -40~70°C (LED Ekran), -20~60°C (LCD Ekran) |
| Akışkan Sıcaklığı: -40~125℃ | |
| Depolama Sıcaklığı: -30~70℃ | |
| Koruma Derecesi | IP65 |
| ②İstisna:±2.0%FS., 10 kPa aralığı için, 0~60℃ | |
| Bileşen | Malzeme |
| Basınç Bağlantı Noktası | Paslanmaz Çelik 304 |
| Paslanmaz Çelik 316L | |
| Sensör | 316L |
| O-Halkalar | NBR (-40~120°C) |
| FKM (-20~200°C) | |
| EPDM (-55~150°C) |
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_02(1).jpg")
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(3).jpg"){kind=spacer}
.jpg "LEFOO_LFDS68_Pressure_Switch_Transmitter_03(1).jpg"){kind=spacer}
4 haneli LED veya LCD yerinde gösterge;
Çeşitli anahtar çıkış türlerini destekler (PNP, NPN, röle);
Butonlar aracılığıyla kolay parametre yapılandırması;
Anahtar durumu izleme için LED göstergeler;
Birden fazla proses bağlantısı mevcuttur: dişli, Tri-Clamp vb.

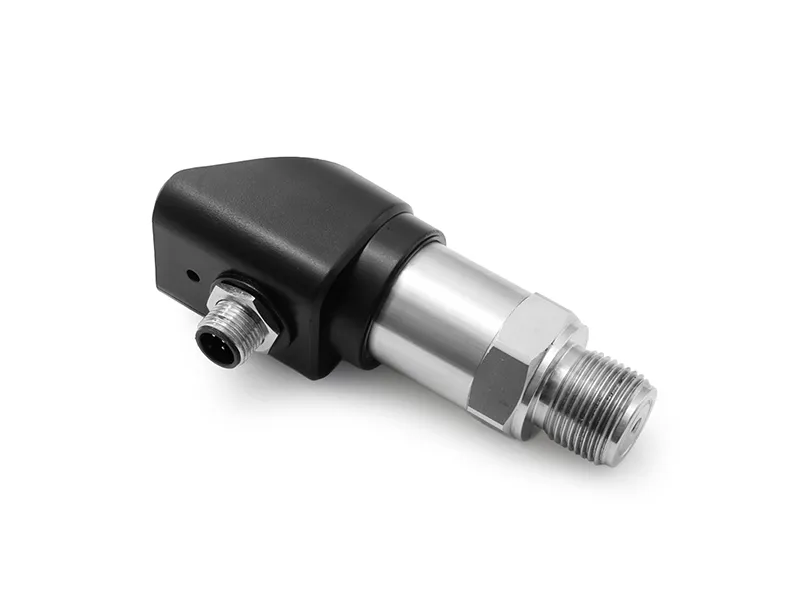

Bu kompakt cihaz LEFOO LFDS68 Basınç Şalteri Vericisi, basınç ölçümü, ekran, çıkış ve kontrolü bir araya getirir.
Yaygın olarak kullanıldığı alanlar:
Endüstriyel otomasyon;
Çevre koruma ve petrokimya endüstrisi;
Su arıtma sistemleri.
