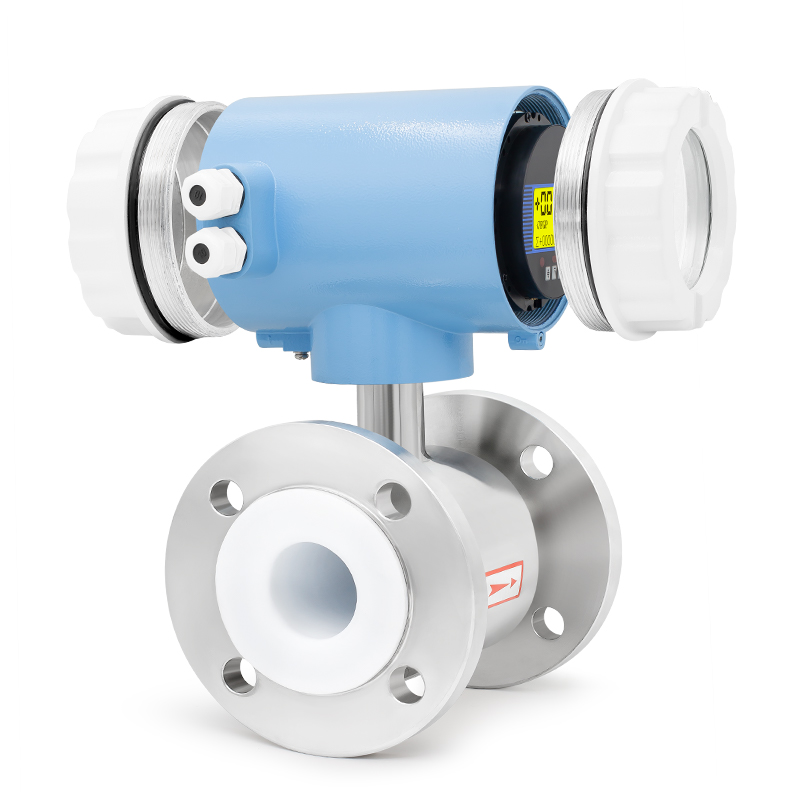

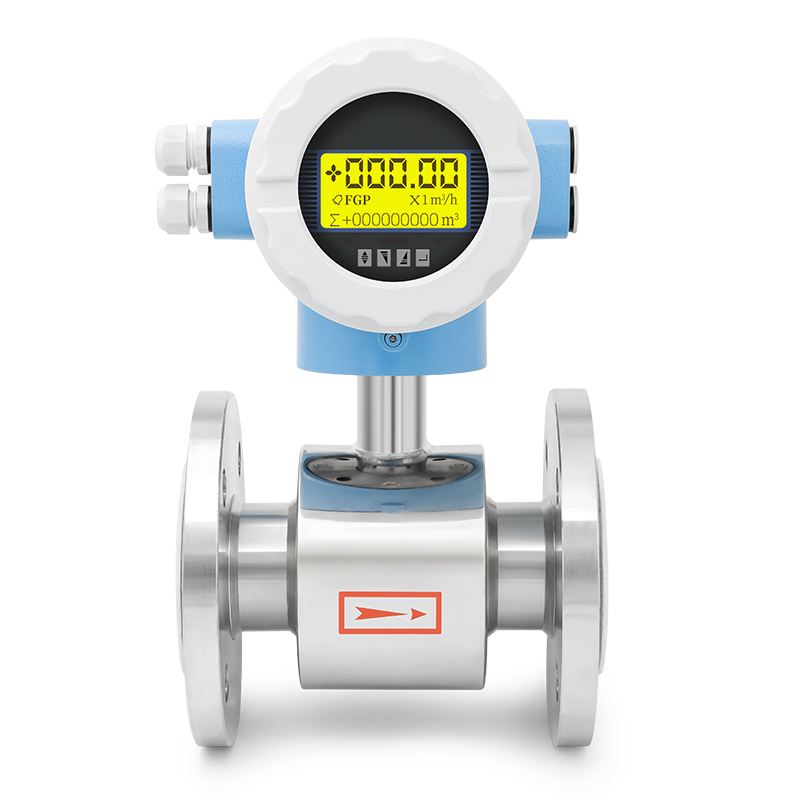

Lefoo Elektromanyetik Akış Ölçer LFLD

Name: Elektromanyetik Akış Ölçer LFLD
Brand: LEFOO INDUSTRIAL CO.,LTD.
Rating: 4.8 (50 reviews)

Elektromanyetik debimetreler geniş bir uygulama alanına sahiptir, büyük çaplı cihazlar çoğunlukla su temini ve drenaj projelerinde kullanılır; orta ve küçük kalibreler genellikle yüksek talep gören veya ölçümü zor olan durumlarda, örneğin demir-çelik endüstrisinde yüksek fırın üfleme deliği soğutma suyu kontrolü, kağıt endüstrisinde hamur ve kara likör ölçümü, kimya endüstrisinde kuvvetli aşındırıcı sıvılar, demir dışı metalürji endüstrisinde maden hamuru gibi; küçük çaplı ve mikro çaplı olanlar ise ilaç endüstrisi, gıda endüstrisi ve biyokimya gibi hijyen gereksinimi olan yerlerde sıklıkla kullanılır.

Özellikler

* Ölçüm kanalı pürüzsüz düz bir borudur, tıkanma yapmaz, katı parçacık içeren sıvı-katı iki fazlı akışkanların (hamur, çamur, atık su gibi) ölçümü için uygundur;

* Debi algılamadan kaynaklanan basınç kaybı yoktur, enerji tasarrufu etkisi iyidir;

* Ölçülen hacimsel debi, akışkanın yoğunluk, viskozite, sıcaklık, basınç ve iletkenlik değişimlerinden önemli ölçüde etkilenmez;

* Geniş debi aralığı ve geniş kalibre aralığı sunar;

* Aşındırıcı akışkanlara uygulanabilir.

Bir teklif al PDF indir

Verici

Pompa

Şartname
Özellikler
Uygulamalar

Elektromanyetik debimetre LFLD özellikleri

Maksimum akış hızı	15 m/s
Doğruluk	DN15 ~ DN600	Belirtilen değerin ± 0.5% (akış hızı 1 1 m/s), ± 0.2% **
		+ 3 mm/sn (akış hızı <1 m/s)
	DN700 ~ DN3000	Belirtilen değerin ± 0.5% (akış hızı 0.8 m/s)
		± 4 mm/sn (akış hızı <0.8 m/s)
Sıvı elektriksel iletkenlik	≥ 50 um/cm
Nominal basınç	DN10 ~ DN200	1.6MPa
	DN250 ~ DN1000	1.0MPa
	DN1200 ~ DN2000	0.6MPa
	DN2200 ~ DN3000	0.6MPa
Ortam sıcaklığı	Sensör	-25 ° c ~ + 60 ° c
	Dönüştürücü ve entegre tip	-10 ° c ~ + 60 ° c
Astar malzemesi ve Sıvı maksimum sıcaklık	Astar malzemesi	Ayrı tip	Entegre tip
	PTFE (politetrafloroetilen)	120 ° c (özel özelleştirme)	70 ° c
	PFA (Perfluoroalkoxy reçine)	180 ° c (özel özelleştirme)	70 ° c
	FEP (florlu etilen propylene)	160 ° c (özel özelleştirme)	70 ° c
	Chloroloropren kauçuk	80 ° c (spÖzel özelleştirme)	70 ° c
	PUR (poliüretan)	80 ° c	70 ° c
Sinyal elektrot formu	Sabit tip (DN15 ~ DN2600 )、 kazıyıcı tipi (DN80 ~ DN3000)
Sinyal elektrodu ve Toprak elektrot malzemeleri	Molibden içeren paslanmaz çelik, Hastelloy B, Hastelloy C, titanyum, Tantal, latinumiridium alaşımı, paslanmaz çelik kaplı tungsten karbür
Bağlantı flanş malzemesi	Karbon çelik
Topraklama flanş malzemesi	Paslanmaz çelik 1Cr18Ni9Ti
Giriş koruma flanş malzemesi	DN15 ~ DN600	Paslanmaz çelik 1Cr18Ni9Ti
	DN700 ~ DN3000	Karbon çelik
IP oranı	DN15 ~ DN150separable kauçuk veya poliüretan kaplı sensör		IP65, IP68 (speciaL özelleştirme)
	DN200 ~ DN2600separable kauçuk veya poliüretan kaplı sensör		IP68, 10 metre sualtı
	Diğer sensörler ve tüm dönüştürücüler		IP65
Aralık (ayrı tip)	Dönüştürücü ve sensör arasındaki mesafe genellikle 100 m'den fazla değildir; Eğer 100 m'yi aşarsa, özel özelleştirme gereklidir.

* DN700 ~ DN3000, özel siparişin doğruluğu belirtilen değerin + 0.3% 'sine (akış hızı 1 1 m/s) veya + 3 mm'ye (akış hızı <1 m/s) ulaşabilir.

* Özellikle % 0.2% doğruluk akış ölçer sağlar.

Astar malzemesi	Ana performans	Uygulamalar
PTFE (politetrafloroetilen)	1. Plastikler arasında en kararlı kimyasal özelliğe sahip olan malzemedir: Kaynamaya karşı dayanıklı hidroklorik asit, sülfürik asit, nitrik asit ve aqua regia, aynı zamanda konsantre alkali ve çeşitli organik çözücülere karşı dayanıklı Klor triflorür ile korozyon, yüksek sıcaklık oksijen triflorür, yüksek akış Sıvı flor, sıvı oksijen ve ozon oranı. 2. Kötü aşınma direnci. 3. Negatif basınca direnme yeteneği zayıftır.	1. 100 ° c, 150 ° c (özel özelleştirme) 2. Konsantre asit gibi güçlü aşındırıcı ortam Ve alkali. 3. Hijyenik medya.


PCR (chloroloropren kauçuk)	1. Mükemmel esneklik, yüksek kırılma kuvveti ve iyi aşınma direnci vardır. 2. Genel düşük konsantrasyonlu asit ve alkali tuz ortamının korozyonuna karşı dayanıklıdır ve oksidatif ortamın korozyonuna dayanıklı değildir.	1. 80 ° C, 120 * C (özel özelleştirme) 2. Genel su, kanalizasyon, zayıf aşındırıcı çamur, cevher hamuru.

PUR (poliüretan)	1. Mükemmel aşınma direnci (doğal kauçuğun on katına eşdeğerdir). 2. Asit ve alkali direnci zayıftır. 3. Organik çözücüler ile karıştırılmış su için kullanılamaz.	1. < 80 ° c 2. Nötr ve güçlü aşındırıcı bulamaç, kömür bulamaç, çamur, vb

Elektromanyetik debimetre LFLD özellikleri

Ölçüm, sıvı yoğunluğu, viskozite, sıcaklık, basınç ve iletkenlik değişikliklerinden etkilenmez;.

Ölçüm tüpünde tıkanma akış parçaları yoktur, basınç kaybı yoktur ve düz boru bölümleri için gereklilikler düşüktür;

Serinin nominal çapı DN4 ~ dn3000'dir. Sensör astarı ve elektrot malzemeleri için çeşitli seçenekler vardır;

Dönüştürücü, düşük güç tüketimi, kararlı sıfır noktası ve yüksek doğruluk ile yeni bir uyarma yöntemini benimser. Akış aralığı 1500: 1'e ulaşabilir;

Dönüştürücü, entegre bir tip veya ayrı bir tip oluşturmak için sensör ile birleştirilebilir;

Dönüştürücü 16-bit yüksek performanslı mikroişlemci, 2x16LCD ekran, uygun parametre ayarı ve güvenilir programlama benimser;

Akış ölçer, üç yerleşik toplayıcıya sahip iki yönlü bir ölçüm sistemidir: İleri toplam, geri toplam ve fark toplamı; Ileri ve geri akışı görüntüleyebilir ve çeşitli çıkışlara sahiptir: akım, darbe, dijital iletişim, HART, RS485 protokolü;

Dönüştürücü, kendi kendine kontrol ve kendi kendine teşhis fonksiyonları ile yüzey montaj teknolojisini (SMT) kullanır;

İçsel daldırma yapısı için kauçuk ve üretan kaplı sensör;

Patlamaya dayanıklı aletler, patlamaya dayanıklı yerlerde kullanılabilir;

Elektromanyetik debimetre, kapalı boru hatlarında iletken sıvı ve bulamacın hacim akışını ölçmek için kullanılır. Kimyasal, elektrik, metalurji, petrol, su temini ve drenaj, kağıt yapımı, ilaç, gıda ve diğer bölümler için uygundur.

LEFOO şirketi

LEFOO Industrial co, Ltd çeşitli aralıklarda ve çeşitli sıcaklık koşullarında mevcut ürünlerin doğruluğunu geliştirmek ve geliştirmek için gelişmiş ve eksiksiz ekipman ile 6 laboratuvara sahiptir. Ayrıca basınç vericileri üretimi için yarı otomatik tozsuz bir üretim merkezine sahiptir. En iyi basınç verici fiyatını almak için lütfen satış ekibimizle iletişime geçin.

Elektromanyetik debimetre LFLD uygulamaları

Seçim yardım rehberi

Seçim ilkeleri.

Test edilecek sıvı, 50 um/cm'den az olmayan bir iletkenliğe sahip iletken bir sıvı veya bulamaç olmalıdır ve test edilecek sıvı birçok ferromanyetik madde veya kabarcık içermemelidir.

Ölçülecek sıvının özelliklerine göre uygun basınç seviyesi, astar malzemesi, elektrot malzemesi ve alet yapısı seçilmelidir.

Yol seçimi

1. Elektromanyetik flowmeter metrenin yüksek bir aralığı 1500:1 olduğundan, cihazın çapı genellikle proses boru hattıyla aynıdır.

2. Ölçülen ortam katı parçacıklar içeriyorsa, önerilen akış hızı aralığı 1 - 3m/s'dir. Gerçek akış hızı çok büyükse ve değiştirmek sakıncalı ise, isteğe bağlı aletin çapı proses boru hattından daha büyüktür.

Flowmeter metrenin ölçüm borusu bölümündeki sıvının akış hızını doğru bir şekilde azaltmak için, elektrot ve astardaki parçacıkların aşınmasını azaltın.

3. Proses boru hattında tortu varsa, önerilen akış hızı 2-5m/s'dir. Gerçek akış hızı çok küçükse ve işlem boru hattını değiştirmek sakıncalı ise, küçük çaplı isteğe bağlı cihaz

Proses boru hattının çapına göre, tortuların sayacın doğruluğu üzerindeki etkisini önlemek için flowmeter metrenin sıvı akış hızı uygun şekilde artırılabilir.

4. Akış hızı çok küçük ve yüksek hassasiyetli ölçüm gerektiğinde, akış hızını artırmak ve daha yüksek doğruluk sağlamak için proses boru hattının çapından daha küçük bir sensör seçilebilir.

Yukarıdaki 2, 3 ve 4 vakada, redüktörler akış ölçerin yukarı ve aşağı doğru monte edilmelidir. Redüktörün merkezi koni açısı 15 ° 'den büyük olmamalıdır ve proses borusunun çapının beş katı olan redüktörün yukarı yönde en az bir düz boru bölümü olmalıdır.
