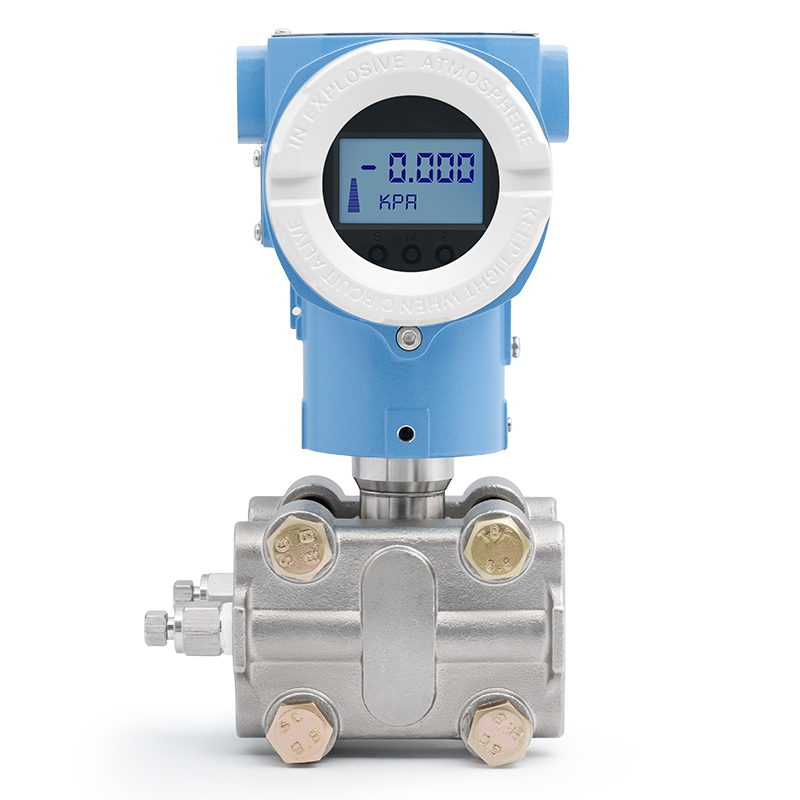

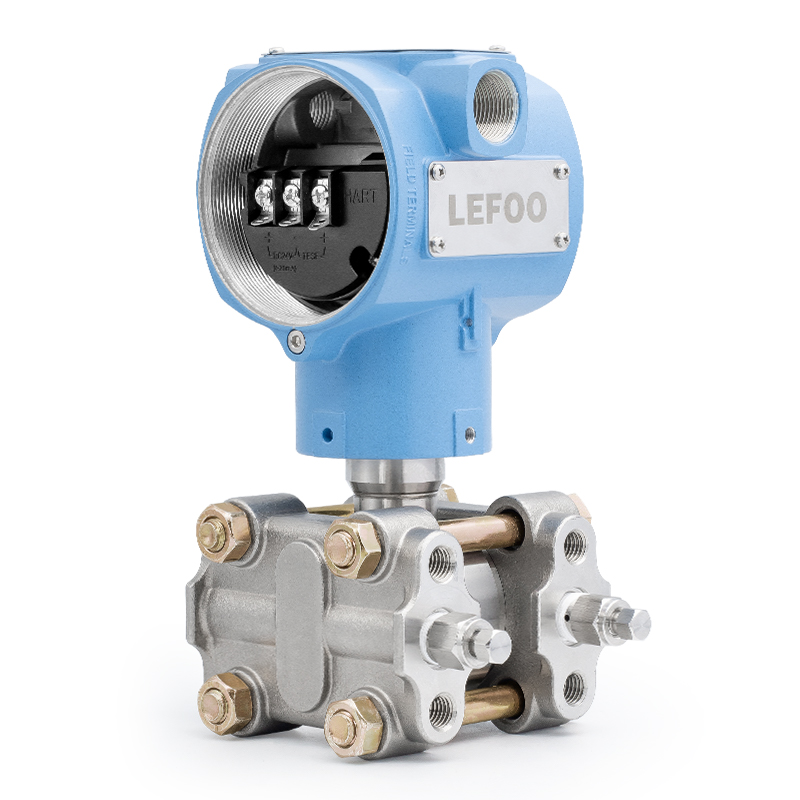

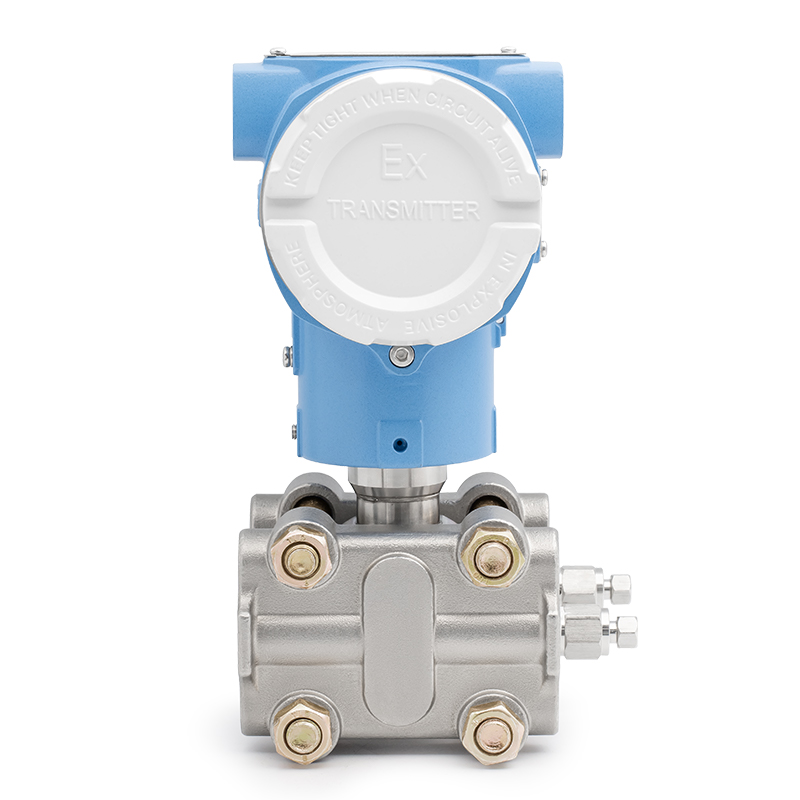

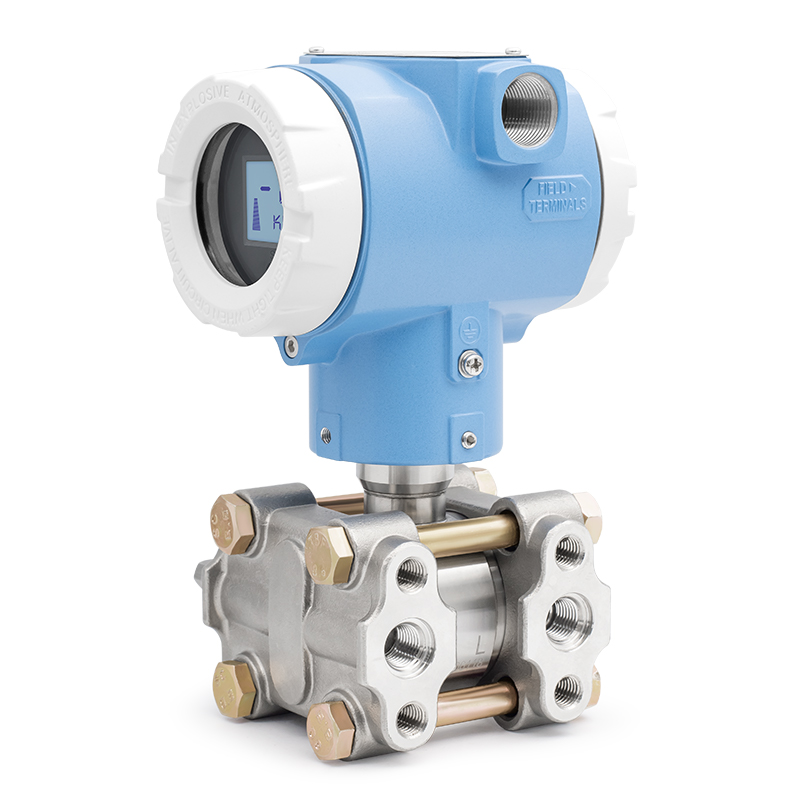

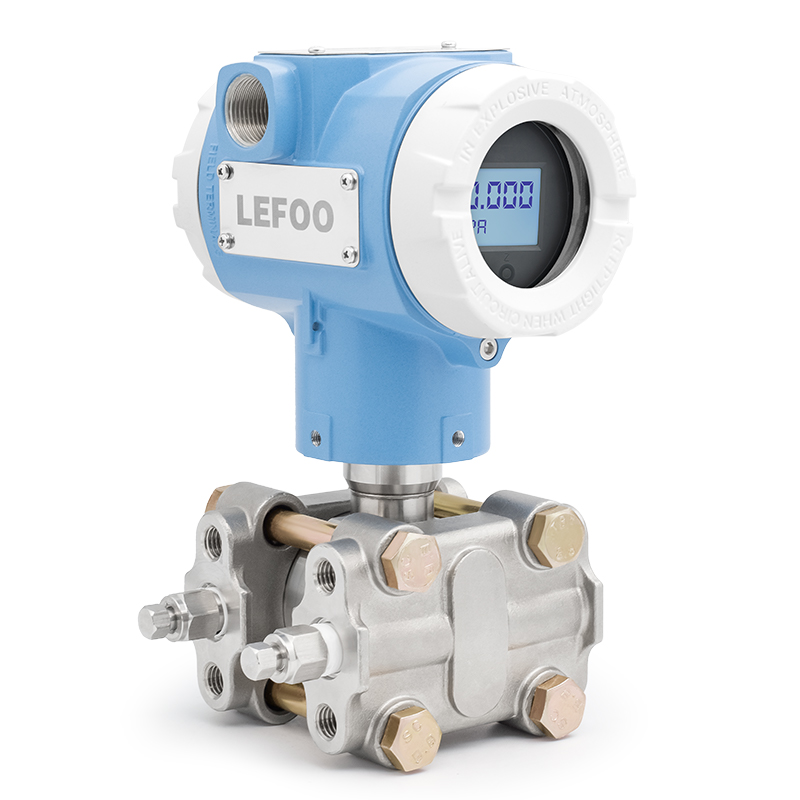

LEFOO Fark Basıncı vericileri iki basınç arasındaki farkı ölçer. Bu yüksek hassasiyetli fark basıncı dönüştürücü, veri toplama ve kontrol cihazlarına doğru çıkışlar sağlamak için 4-20mA+Hart teknolojisine sahiptir. Uzaktan diyaframlı yapısı sayesinde sıvı, gaz veya buhar ölçümüne uygun IP66 koruma sınıfına sahiptir. Tek bir cihazda birkaç sensör sisteminin benzersiz kombinasyonu, fark basıncı ve mutlak basıncın eş zamanlı ölçümüne olanak tanır... Filtrelerin ve fanların izlenmesi ile kapalı kapların seviye ölçümü gibi uygulama alanlarında yaygın olarak kullanılır. Doğruluk %0,05, (Özelleştirilebilir doğruluk %0,025~%0,2)
Özellik
* MEMS monokristal silikon kullanan yüksek hassasiyetli basınç sensörü;
* Hızlı tepki süresi, yüksek kararlılık, ölçüm doğruluğu %0,075 FS;
* Maksimum menzil oranı 100:1'e ulaşabilir;
* Çift aşırı yük koruma teknolojisi benimsenmiştir, güçlü aşırı yük kapasitesi, tek yönlü basınç 10 MPa'ya kadar;
* Standart HART veri yolu iletişim modu, mükemmel kendi kendine teşhis ve uzaktan iletişim işlevi sağlar;
* Arka aydınlatmalı yüksek parlaklıkta LCD ekran, tersine çevrilebilir yerel ekran;
* Kullanışlı yerinde akım döngüsü kalibrasyon işlevi;
* Yerinde sıfırlama işlevi, yerinde sıfır noktası, tam nokta ayarı ve ayarlama işlevi;
* RS-485 ve 4~20mA HART iki çıkış modu.
| LFT710 | LFT710 akıllı diferansiyel basınç verici |
| Kod 1 | Ölçüm aralığı |
| B | 0.2 ~ 6 KPa |
| C | 1.0 ~ 40KPa |
| D | 2.5 ~ 250KPa |
| E | 10 ~ 1000KPa |
| F | 30 ~ 3000KPa |
| Kod 2 | Çıkış |
| E | Standart akıllı (4 ~ 20) mA DC iki telli sistem HART protokolü dijital Iletişim |
| J | Standart akıllı (4-20) mA DC iki telli sistem HART protokolü dijital Iletişim kare sinyal çıkışı |
| Kod 3 | Izolasyon diyafram |
| 22 | 316L paslanmaz çelik |
| 23 | Hastelloy C |
| 24 | Monel |
| 25 | Tantal |
| Kod 4 | Dolum sıvısı |
| D | Silikon yağı |
| F | Flor yağı |
| Kod 5 | Elektrik arayüzü |
| M | M20 × 1.5 iç dişli |
| N | 1/2NPTinternal iplik |
| Kod 6 | Tahliye valfi konumu |
| Bir | Tahliye valfi yok (fişli) |
| B | Proses flanşının üst tarafı |
| C | Proses flanşı tarafının alt kısmı |
| Kod 7 | Montaj braketleri |
| N | Montaj braketi olmadan |
| B1 | Boru bükme braketi (karbon çelik) |
| B2 | Panel montaj braketi (karbon çelik) |
| B3 | Tüp monte düz braket (karbon çelik) |
| B5 | Boru bükme braketi (paslanmaz çelik) |
| B6 | Tavaya monte edilmiş kavisli braket (paslanmaz çelik) |
| B7 | Tüp monte düz braket (paslanmaz çelik) |
| Kod 8 | Statik basınç |
| Bir | 10MPa |
| B | 16Mpa |
| C | 20MPa |
| Kod 9 | Patlamaya dayanıklı sınıf |
| N | Ortak tip (patlamaya dayanıklı) |
| D | Aleve dayanıklı ExdⅡ CT6 |
| Ben | Kendinden güvenli patlamaya dayanıklı tip ExiaⅡ CT6 |
| Kod 10 | Doğruluk sınıfı |
| 2 | 0.2 |
| 5 | 0.5 |
| 7 | 0.075 |
| 6 | 0.065 |
| 8 | 0.05 |
Seçenek kodu | Seçenek |
N | "Bel" şekilli eklem ile: NPT1/2 konik boru iç dişli |
J | "T" şekilli eklem ile: M20 × 1.5 dış dişli ve kaynak basınç borusu (paslanmaz çelik) arkada |
F | "Bel" şekilli eklem artı NPT1/2 basınç transfer kafası ve arka kaynak basınç borusu (paslanmaz çelik) ile |
P | İşlem bağlantısı yok (oda flanşında l/4 NPT dişi dişi) |
K | Yağ alma ve yıkama tedavisi |
L | Asılı etiket |
H | Yıldırımdan korunma (geçici voltaj direnci) |
E | İngilizce tabela |
V3 | Üç valf grubu |
V5 | Beş valf grubu |
M5 | LCD sıvı kristal ekran |
N | Başlık yok |
Elektromanyetik uyumluluk programı
Hayır. | Test öğeleri | Temel standart | Test koşulları | Performans seviyesi |
1 | Radyasyon paraziti (konut) | GB/T 9254-2008 tablo 5 | 30MHz ~ 1000MHz | Nitelikli |
2 | Yürütülen girişim (DC güç bağlantı noktası) | GB/T 9254-2008 Table1 | 0.15MHz ~ 30MHz | Nitelikli |
3 | Elektrostatik deşarj (ESD) bağışıklığı | GB/T 17626.2-2006 | 4kV (İletişim) 8kV (hava) | B |
4 | RF elektromanyetik alan bağışıklığı | GB/T 17626.3-2006 | 10 V/m (80MHz ~ 1GHz) | Bir |
5 | Güç frekansı manyetik alan bağışıklığı | GB/T 17626.8-2006 | 30A/m | Bir |
6 | Elektrik hızlı geçici darbe grubu bağışıklığı | GB/T 17626.4-2008 | 2kV(5/50ns,5kHz) | B |
7 | Dalgalanma bağışıklığı | GB/T 17626.5-2008 | 1kV (çizgiler arasında) 2kV (hat ve zemin arasında)(1.2us/50us) | B |
8 | RF alan kaynaklı girişim bağışıklığı | GB/T 17626.6-2008 | 3V(150KHz ~ 80MHz) | Bir |
Standart
(Aralığı standart sıfır noktalara göre ayarlayın, paslanmaz çelik 316L diyafram, dolum sıvısı silikon yağdır)
1: performans özellikleri
Aralığın referans doğruluğunu ayarlayın
(Doğrusallık, histerezis ve sıfırdan tekrarlanabilirlik dahil)
± 0.075%
TF>10 (TF = maksimum aralık/ayar aralığı) ise:
±(0.0075 × tf) %
Kare kök çıkış doğruluğu yukarıdaki doğrusal referans doğruluğunun 1.5 katıdır
İsteğe bağlı en yüksek doğruluk 0.05%.
<Br stili = "box-s
Sıfır/açıklık düğmeleri kullanılarak yapılandırılabilir, kurulum ve çalıştırma süresini kısaltmak için kalibratör gerektirmez
Aralık yeteneği ve seçilebilir mühendislik birimleri, vericinin spesifikasyonları karşılamak için farklı vericilerin sayısını azaltan birçok uygulamaya uymasını sağlar
Yüksek doğruluk (± 0.075%), sıkı kontrol sağlamak ve şartname koşullarından maliyetli olarak en aza indirmek için olağanüstü bir ölçüm sağlar
Otomatik sensör sıcaklık telafisi, farklı çalışma ortamları altında doğru ölçüm için cihazın performansını artırır
Arıza modu işlem fonksiyonu, kapatma veya güç kaybı durumunda yapılandırma ayarlarını depolar, uygulamayı tekrar çevrimiçi hale getirmek için daha hızlı yeniden başlatma sağlar
Bir HART®İletişim programlanabilir cihaz, dijital iletişim ile akıllı cihazların faydalarını arayan bitki operatörleri için güvenilir, uzun vadeli bir çözüm sağlar
Su ve yüksek riskli gaz için tasarlandı
Akış ölçüm seviyesi izleme
Filtre veya pompa diferansiyel basıncı
Kritik süreç izleme
Kapalı Tank seviyesi, yoğunluğu, filtre sağlığı
