Farklı basınç sensörlerinin prensip analizi

Basınç sensörü endüstriyel uygulamada en yaygın kullanılan sensördür. Su koruma ve hidroelektrik, demiryolu taşımacılığı, akıllı binalar, üretim otomatik kontrol, havacılık, askeri sanayi, petrokimya, petrol kuyuları, elektrik enerjisi içeren çeşitli endüstriyel otomatik kontrol ortamlarında yaygın olarak kullanılmaktadır. Gemiler, takım tezgahları, boru hatları ve diğer birçok sanayi, Aşağıdaki, yaygın olarak kullanılan bazı sensörlerin prensiplerine ve uygulamalarına kısa bir giriştir.

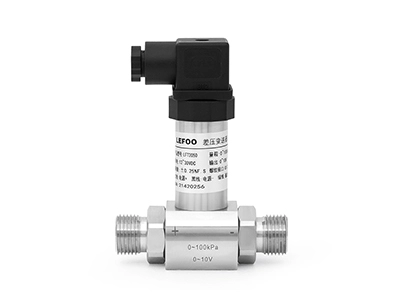

Bir basınç sensörü, basınç sinyallerini algılayabilen ve basınç sinyallerini belirli kurallara göre kullanılabilir çıkış elektrik sinyallerine dönüştürebilen bir cihazdır. Bir basınç sensörü genellikle basınca duyarlı bir eleman ve bir sinyal işleme ünitesinden oluşur.

1. Piezoresistif basınç sensörü

Direnç gerinim ölçer, piezoresistif gerinim sensörünün ana bileşenlerinden biridir. Metal direnç gerinim göstergesinin çalışma prensibi, direnç gerinim etkisi olarak bilinen mekanik deformasyon ile temel malzeme üzerinde adsorbe gerilme direncinin direnç değerinin değiştiği olanıdır.

2. Seramik basınç sensörü

Seramik basınç sensörü piezoresistif etkiye dayanmaktadır. Basınç, doğrudan seramik diyaframın ön yüzeyinde hareket eder ve diyaframın hafif bir deformasyonuna neden olur. Kalın film direnci, seramik diyaframın arkasına basılır ve bir tstone tstone köprüsüne bağlanır. Piezorezistans nedeniyle piezoresistif etkisi, köprünün basınca orantılı ve uyarma voltajıyla orantılı bir doğrusal voltaj sinyali oluşturmasını sağlar. Standart sinyal, gerinim ölçer sensörleri ile uyumlu olabilen basınç aralığına göre 2.0/3.0/3.3mV/V olarak kalibre edilir.

3. Dağınık silikon basınç sensörü

Dağınık silikon basınç sensörünün çalışma prensibi de piezoresistif etkisine dayanmaktadır. Piezoresistif etki prensibini kullanarak, ölçülen ortamın basıncı doğrudan sensörün (paslanmaz çelik veya seramik) diyaframına etki eder. Böylece diyafram, ortamın basıncıyla orantılı bir mikro yer değiştirme üretir. Sensörün direnç değerini değiştirin, bu değişikliği tespit etmek için elektronik devreyi kullanın ve bu basınca karşılık gelen standart bir ölçüm sinyalini dönüştürün ve çıkarın.

4. Piezoelektrik basınç sensörü

Piezoelektrik etkisi piezoelektrik sensörün ana çalışma prensibidir. Piezoelektrik sensör statik ölçüm için kullanılamaz, çünkü harici kuvvetin ardından şarj sadece devre sonsuz bir giriş impedance dansına sahip olduğunda korunur. Gerçek durum böyle değil, bu yüzden piezoelektrik basınç sensörünün sadece dinamik stresi ölçebileceğini belirler.
