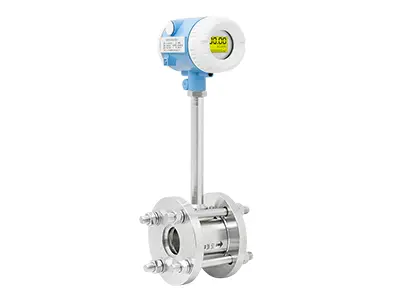

Lefoo Vorteks debimetre

Vorteks flowmeter metresi, sıvıya bir vortex vorteks jeneratörü yerleştiren bir cihazdır ve sıvı, düzenli olarak kademeli iki seriyi serbest bırakmak için jeneratörün her iki tarafında dönüşümlü olarak ayrılır.

Vorteks flowmeter metresi ayrılabilir: frekans algılama yöntemine göre stres tipi, gerinim tipi, kapasitif tip, termal tip, titreşimli vücut tipi, fotoelektrik tip ve ultrasonik tip.

Vortex flowmeter metresi en genç akış ölçer tipidir, ancak hızla gelişmiştir ve şimdi yaygın bir akış ölçer türü haline gelmiştir.

Fonksiyon

Sıcaklık ve basınç kompanzasyon fonksiyonu, standart hacim akışını veya sıvının standart kütle akışını ölçebilen metre gövdesine de entegre edilmiştir.

Tamamen akıllı ve dijital devre tasarımı, ölçülen sıvının yoğunluğunu otomatik olarak telafi edebilir veya standart koşullar altında hacmi hesaplayabilir.

Yeni dijital filtreleme ve düzeltme fonksiyonları akış ölçümünü daha doğru ve güvenilir hale getirir.

Pille çalışan tip, harici güç kaynağı olmadan iki yıldan fazla sürekli çalışabilir.

Yeni nokta matrisi çince karakter LCD ekran kullanmak ve çalıştırmak için daha uygundur.

Endüstriyel uygulama

Ölçüm ortamı: sıvı, gaz, buhar Nominal çapı: DN15-DN300 (standart olmayan ürünler kullanıcı ihtiyaçlarına göre özelleştirilebilir) sıcaklık aralığı: -40 ℃ ~ 350 ℃ basınç özellikleri: PN1.6Mpa; PN2.5Mpa; PN4.0Mpa, daha yüksek basınç özellikleri özelleştirilebilir. Aralık: normal aralık 1:10, genişletilmiş aralık 1:15 göstergesi ± 2.5% besleme gerilimi: sensör + 12VDC, + 24VDC (isteğe bağlı) verici + 24VDC.

Yerinde ekran tipi cihaz 3.6 lityum pil çıkış sinyali ile birlikte gelir: sensör darbe frekansı sinyali 0.1 ~ 3000Hz düşük seviye ≤ 1V yüksek seviye. 6V.

Verici iki telli 4 ~ 20mADC akım sinyali izin verilen titreşim hızlanma: piezoelektrik ≤ 0.2g ortam sıcaklığı: -40 ℃ ~ 55 ℃ (patlamaya dayanıklı olmayan yer) -20 ℃ ~ 55 ℃ (patlamaya dayanıklı yer) nem 5 ~ 85% sinyal uzun mesafe iletim mesafesi: ≤ 500m sinyal hattı arayüzü: iç dişli M20 × 1.5 patlamaya dayanıklı sınıf: iaCT2-T5 1. ni9ti, özel malzemeler kullanıcı gereksinimlerine göre de kullanılabilir.

Kapsam

Vorteks akış akış ölçüm teknolojisinin ve cihazların uygulaması genellikle aşağıdaki alanlara sahiptir.

Endüstriyel üretim süreci

Akış ölçer, proses otomasyon cihazları ve cihazlarının ana türlerinden biridir. Bu yaygın metalurji, elektrik, kömür, kimya sanayi, petrol, ulaşım, inşaat, tekstil, gıda, ilaç [7], tarım, çevre koruma ve insanların günlük yaşamı ve ulusal ekonominin diğer alanları, endüstriyel ve tarım üretiminin geliştirilmesi, enerji tasarrufu için önemli araçlardır. Ürün kalitesini iyileştirmek ve ekonomik verimliliği ve yönetim seviyesini artırmak, ulusal ekonomide önemli bir pozisyon işgal etmek. Proses otomasyon cihazları ve cihazlarında, akış ölçerlerin iki ana işlevi vardır: proses otomasyon kontrol sistemleri için bir algılama cihazı ve malzeme miktarını ölçmek için toplam sayaç olarak.

Enerji ölçümü

Enerji birincil enerjiye (kömür, ham petrol, kömür metanı, petrol gazı ve doğal gaz), ikincil enerjiye (elektrik, kok, yapay gaz, rafine petrol, sıvılaştırılmış petrol gazı, buhar) ve enerji taşıyan çalışma sıvısı (basınçlı hava, oksijen, azot, hidrojen, su), Vb. Enerji ölçümü, enerjiyi bilimsel olarak yönetmek, enerji tasarrufu sağlamak ve tüketimi azaltmak ve ekonomik faydaları geliştirmek için önemli bir araçtır. Akış ölçerler, enerji ölçüm cihazlarının önemli bir parçasıdır. Su, yapay gaz, doğal gaz, buhar ve petrol ürünleri, enerji yönetimi ve ekonomik muhasebe için vazgeçilmez araçlar olan çok sayıda akış ölçer kullanır.

Çevre koruma mühendisliği

Baca gazı, atık sıvı, kanalizasyon vb. Deşarjı, atmosferi ve su kaynaklarını ciddi şekilde kirler ve insanların yaşam ortamını ciddi şekilde tehdit eder. Ülke sürdürülebilir kalkınmayı ulusal bir politika olarak görüyor ve çevre koruma 21. Yüzyıldaki en büyük sorun olacak. Hava ve su kirliliğini kontrol etmek için yönetim güçlendirilmeli ve yönetim kirlilik miktarının kantitatif kontrolüne dayanmaktadır.

Ülkem kömürün ana enerji kaynağı olduğu bir ülkedir ve ülkede sürekli olarak atmosfere baca gazı yayan milyonlarca baca vardır. Baca gazı emisyonu kontrolü, kirliliğin ortadan kaldırılması için önemli bir projedir. Her bir baca, sürekli bir emisyon izleme sistemi oluşturmak için baca gazı analiz cihazları ve akış ölçerleriyle donatılmalıdır. Çok varBaca gazı akış hızında zorluklar. Zorluk, bacanın büyüklüğünün büyük olması ve şeklin düzensiz olması, gaz bileşimi değişkendir, akış hızı aralığı büyüktür, kir, toz, korozyon, yüksek sıcaklık, düz boru bölümü vb.

Ulaşım

Beş yol var: demiryolu, hava, su ve boru hattı taşımacılığı. Bunlar arasında, boru hattı taşımacılığı zaten mevcut olmasına rağmen, uygulaması evrensel değildir. Çevre koruma sorunlarının önceliği ile boru hattı taşımacılığının özellikleri insanların dikkatini çekti. Boru hattı taşımacılığı, kontrol, dağıtım ve zamanlama gözleri olan ve güvenlik izleme ve ekonomik muhasebe için önemli bir araç olan akış ölçerlerle donatılmalıdır.

Akış ölçer, montaj noktasında yukarı ve aşağı doğru düz boru bölümlerinde belirli gereksinimlere sahiptir, aksi takdirde ölçüm doğruluğunu etkileyecektir.

Kurulum koşulları

1. Sensör aynı çapa sahip yatay, dikey, eğimli (alttan üste sıvı akışı) boruya monte edilmelidir. Sensörün yukarı ve aşağı yönde, belirli bir uzunluğun düz boru bölümleri ile donatılmalıdır.

2. Sıvı sensörün kurulduğu yakındaki boru hattı, ölçülecek sıvı ile doldurulmalıdır.

3. Sensör güçlü mekanik titreşim ile boru hattına monte edilmemelidir.

4. Düz boru bölümünün iç çapı, sensör çapı ile mümkün olduğunca tutarlı olmalıdır. Tutarlı değilse, sensör çapından biraz daha büyük bir boru kullanılmalı ve hata ≤ 3% ve 5mm'den fazla olmamalıdır.

5. Sensör, güçlü elektromanyetik alan paraziti, küçük alan ve rahatsız edici bakım gerektiren yerlere monte edilmemelidir.
