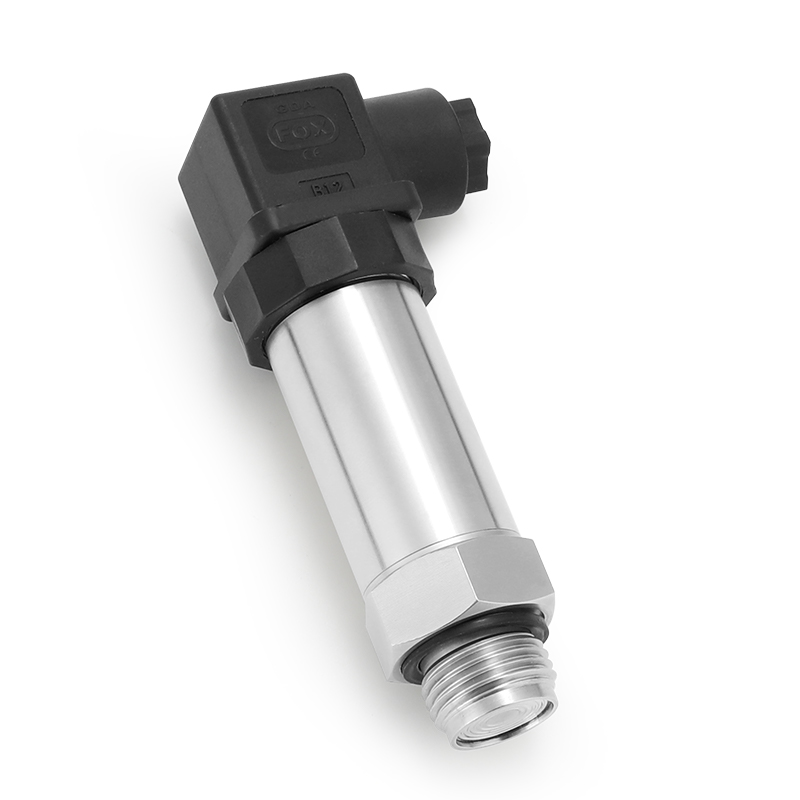

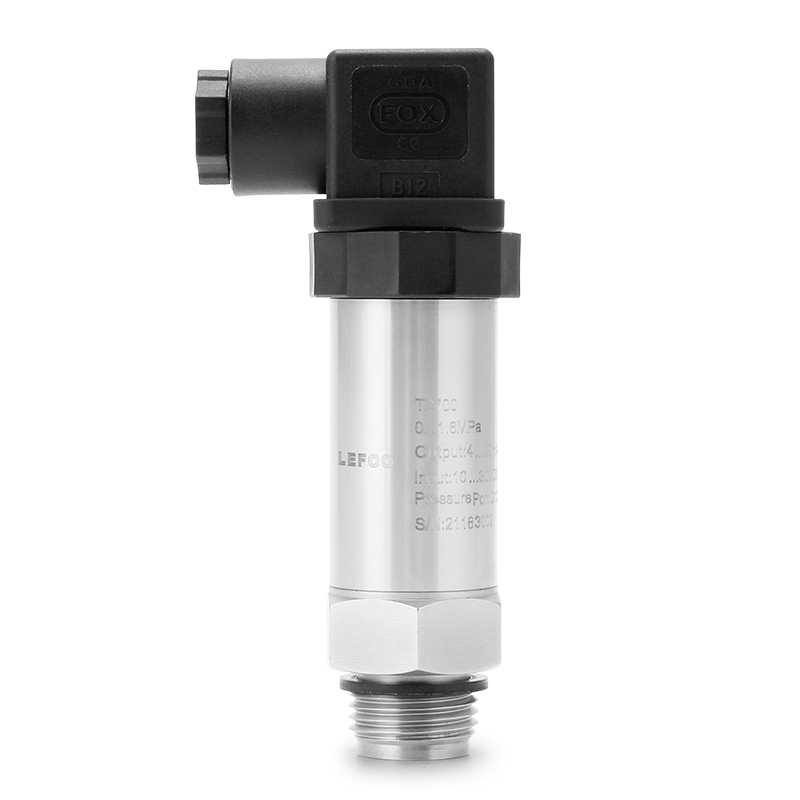

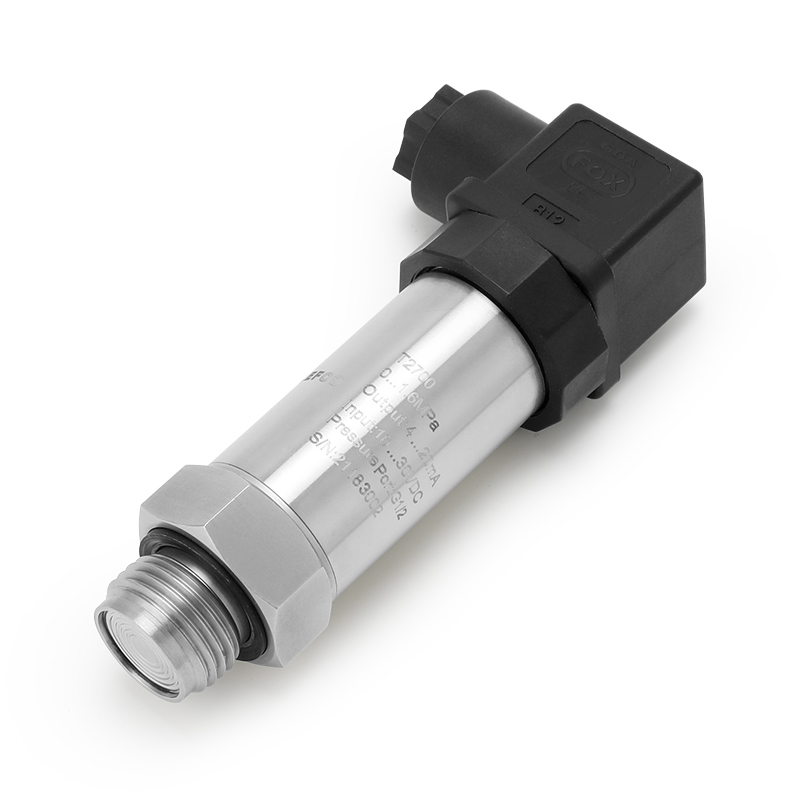

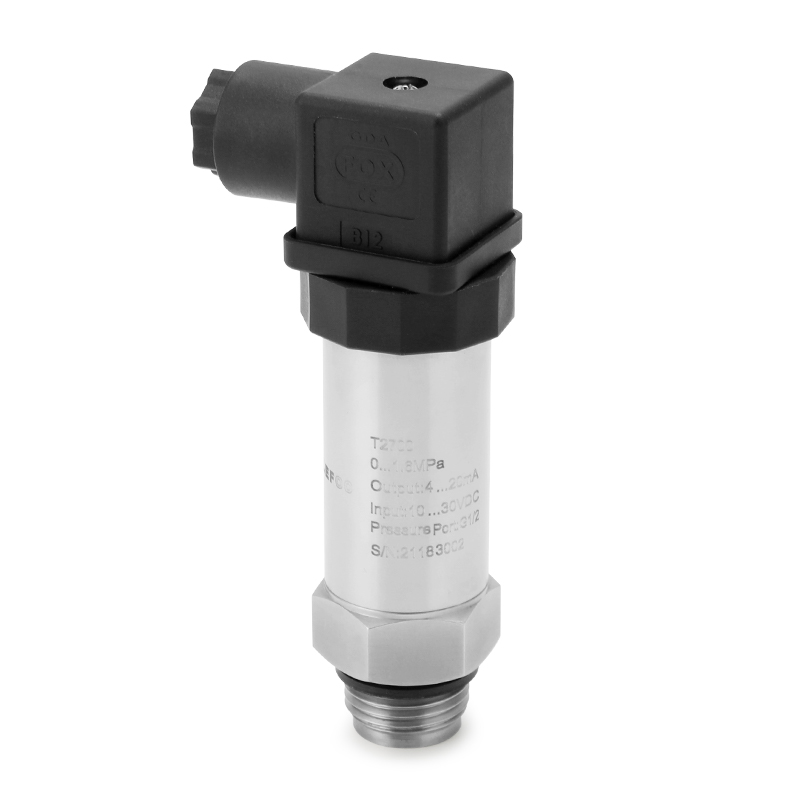

LEFOO LFT2700 düz film basınç verici anti-tıkanma, kolay temizlenebilir, doğrudan viskoz sıvı, vb basıncını ölçebilir bir 316L gömme membran sensörü, benimser, ve mükemmel korozyon önleyici ve aşınma önleyici performansa sahiptir.Fflush membran basınç sensörüASIC teknolojisi, dijital tazminat, dişli bağlantı ve kolay kurulum ve bakım kabul edin. Dişli arayüz isteğe bağlıdır, dış yapı küçüktür ve çeşitli elektrik çıkış bağlantı yöntemleri isteğe bağlıdır. Gösterge veya mutlak basınç uygulamaları için difüzyon silikon düz membran iplik sensörleri, kimyasal kaplamalar, boyalar, ham petrol vb. Gibi viskoz ortamları doğrudan ölçebilir.Düz filmBasınç vericiKimya sanayi, boya algılama sistemleri, çevre koruma, kömür madenleri, kağıt yapımı, gıda işleme ve poliüretan ekipmanlarında yaygın olarak kullanılmaktadır.
Lefoo genel tip düz Film basınç verici LFT2700 özelliği
* 316L floş membran sensörü kullanarak, anti-tıkanma, kolay temizlenebilir
* Viskoz sıvıların basıncını doğrudan ölçebilir
* ASIC teknolojisi, dijital tazminat teknolojisi benimsenmesi
* Mükemmel korozyon ve aşınma direnci
* Kolay kurulum için dişli bağlantı
| LEFOO genel tip düz Film basınç verici LFT2700 | |||||
| Ölçüm aralığı | -100Kpa…0 ~ 20KPa…35MPa | ||||
| Aşırı yük basıncı | Tam ölçeklerin 1.5 zamanı | ||||
| Doğruluk | ± 0.5% F.S.,± 1.0% F.S. | ||||
| Kararlılık | <0.5% F.S./yıl | ||||
| Çalışma sıcaklığı | -20 ~ 85 ℃ | ||||
| Depolama sıcaklığı | -40 ~ 100 ℃ | ||||
| Ölçülen orta | Tüm aşındırıcı ortamlar 304/316 paslanmaz çelik, floroelastomer veya NBR ile uyumlu olabilir. | ||||
| Elektriksel özellikler | İki kablolu | Üç kablolu | Dört kablolu | ||
| Çıkış sinyali | 4 ~ 20mA | 0.5 ~ 4.5V | 0 ~ 5V | 0 ~ 10V | RS485 |
| Güç kaynağı | 10 ~ 36VDC | 4.75 ~ 5.25VDC | 10 ~ 36VDC | 12 ~ 36VDC | 10 ~ 30VDC |

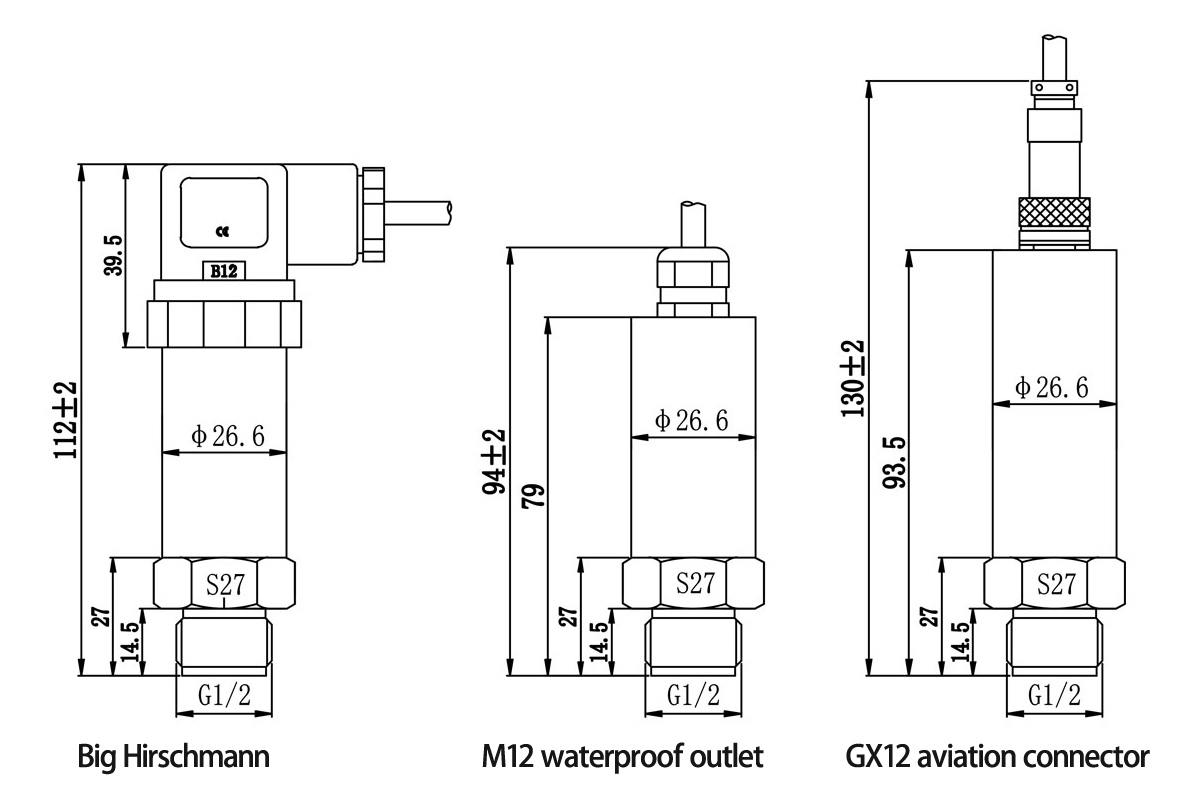

| Elektrik bağlantısı | DIN43650A (büyük Hirschmann), M12 su geçirmez çıkış, GX12 havacılık konektörü (üç çekirdek/dört çekirdek) | ||||
| Koruma sınıfı | IP65 / IP54 | ||||
| Basınç bağlantısı | G1/2 、 M20 * 1.5 vb. | ||||
| Basınç formu | Gösterge basıncı G/mutlak basınç A | ||||
| Sertifika | RoHS, ab elektrik güvenliği standardı CE | ||||
| Kod ve açıklama | Açıklama | ||||||||||
LFT2700 | Genel tip düz Film basınç dönüştürücü | Model | |||||||||
Aralık aralığı | -100Kpa…0 ~ 20KPa…35MPa | Ölçüm aralığı | |||||||||
A4 | A4 = 4 ~ 20mA (iki kablolu) | Çıkış modu | |||||||||
V05 | V05 = 0.5 ~ 4.5V (üç kablolu) | ||||||||||
V0 | V0 = 0 ~ 5V (üç kablolu) | ||||||||||
V10 | V10 = 0 ~ 10V (üç kablolu) | ||||||||||
RS | RS485 = RS485 (dört kablolu) | ||||||||||
K | K = kpa | Birim | |||||||||
| P | P = psi | ||||||||||
| B | |||||||||||
M | M = Mpa | ||||||||||
0.5 | 0.5 = ± 0.5% F.S. | Doğruluk | |||||||||
| 1.0 | 1.0 = ± 1.0% F.S | ||||||||||
D1 | D1 = DIN43650A büyük Hirschmann | Elektrik bağlantısı | |||||||||
M | M = M12 su geçirmez çıkış | ||||||||||
C3 | C3 = GX12 üç çekirdek havacılık konektörü | ||||||||||
C4 | C1 = GX12 dört çekirdek havacılık konektörü | ||||||||||
| H | H = M12 dört çekirdek havacılık konektörü | ||||||||||
G | G = G1/2 | Basınç bağlantısı | |||||||||
| M | M = M20 * 1.5 | ||||||||||
1.0 | 1.0 = 1m | Kablo uzunluğu | |||||||||
2.0 | 2.0 = 2m | ||||||||||
3.0 | 3.0 = 3m | ||||||||||
LFT2700 | 0-60 | A4 | B | 1.0 | D1 | G | 1.0 | Seçim örneği | |||
316L floş membran sensörü kullanarak, anti-tıkanma, kolay temizlenebilir
Viskoz sıvıların basıncını doğrudan ölçebilir
ASIC teknolojisi, dijital tazminat teknolojisi benimsenmesi
Mükemmel korozyon ve aşınma direnci
Kolay kurulum için dişli bağlantı
LEFOO ile çalışmak
Başka bir tür diyaframlı basınç vericisinden farklı olarak, basınç vericisi LFT2700 aşağıdaki ekipmanlarla mükemmel bir şekilde uygulanır. LEFOO, dünya çapında metal diyaframlar basınç dönüştürücülerinin önde gelen sağlayıcısıdır. Aşağıdakiler için en kaliteli diyaframlı basınç transdüseri sağlamaktan memnuniyet duyuyoruz:
Statik sıvı ve sıvı basıncı izleme;
Tutkal dağıtıcı;
Gıda endüstrileri;
Ilaç endüstrileri;
Kağıt hamuru ve kağıt endüstrileri;
Atıksu işleme;
Petrokimya endüstrileri.
Ticari üretim ve üretim
Basınç seviyeleri ve dalgalanmalar, bir diyaframın deformation masyonu ve ekli silikon algılama çekirdeği ile kayıtlıdır. Diyaframın ve çekirdeğin yer değiştirmesi orantılı olarak elektrik akımına dönüştürülür. Doğru basınç ölçümlerini belirlemek için elektrik sinyali analiz edilir.
Basınç transdüserleri için diyaframlar metal veya metal olmayan malzemelerden oluşabilir. Metal olmayan diyaframlar dayanıklıdır, ancak metal diyaframlardan daha az elastik olma eğilimindedir. Bu, düşük akış hacmine sahip hassas ölçümler gerektiren uygulamalar için daha az arzu edilir.
Metal diyaframlar, basınç altında deformasyon gösteren ince, esnek metalden oluşan dairesel plakalardır. Diyaframlar hem sızdırmazlık hem de basınç aktarımı için kullanılır. Diyafram contaları, sıvının kendisinin kirlenmesini önlerken, sıvının sistemin diğer bölgelerine sızmasını önler. Bir basınç sensörü içinde diyaframlar sistemi izole eder ve basınç değişikliklerinin etkilerini, değişikliklerin analiz için elektrik akımına dönüştürüldüğü göstergelere aktarır.
Metal diyaframlar, geniş bir endüstri ve uygulama yelpazesinin ihtiyaçlarını karşılamak için özel olarak uyarlanabilir. İki birincil metal diyafram tasarımı vardır: yüksek hassasiyetli düşük basınç (HSLP) ve düşük hassasiyetli yüksek basınç (LSHP).
HSLP diyaframları, diyaframın düşük basınç koşullarında çok fazla esneklik ile çalışmasını gerektiren uygulamalar için kullanılır. LSHP muadillerinden daha sık kullanılırlar ve özellikle gıda üretimi ve ilaç üretimi gibi yüksek derecede hassasiyet gerektiren düşük basınçlı uygulamalar için yararlıdır.
LSHP diyaframları daha sert olmalı ve yüksek basınçlı uygulamalarda şekillerini ve konumlarını koruyabilmelidir. Dayanıklılıkları, LHSP diyaframlarını yüksek basınçlı ekipmanlarda koruyucu engeller olarak değerli kılar. Ayrıca, basınç yer değiştirmesinin elektronik sinyallere dönüştürülmesi için özellikle yararlı olabilirler. LHSP diyaframları genellikle hassas basınçlarda açılacak şekilde tasarlanmıştır, bu da bunları yüksek doğrulukta basınç ölçümleri gerektiren uygulamalar için yararlı hale getirir. Aşırı ortamlarda çalışan basınç bazlı tıbbi ekipman ve sistemler de LHSP diyaframlarının kullanımından yararlanmaktadır.
Kaliteli metal diyaframlar üretmek için iki son derece özel takım yöntemi kullanıyoruz. Kullanılan yöntem, component enin istenen kalınlığına ve beklenen üretim hacmine büyük ölçüde bağlıdır.
Prototipleme, örnekleme ve yılda 50,000 'den az üretim hacimleri için, metal-kauçuk takım, 0.0015 inçten büyük bir kalınlığa sahip diyaframlar için uygundur. Bu işlem diğer takım yöntemlerinden daha ucuzdur ve son derece hassas bileşenlerin hızlı küçük ölçekli üretimi için idealdir.
Metal-metal takım, yılda 50,000 bileşenini aşan üretim hacimleri ve 0.0015 inçten daha az kalınlığa sahip diyaframlar için idealdir. Bu tip takımlar, çapak yüksekliği, parça konfigürasyonu ve dayanıklılık için sıkı toleranslar içinde son derece doğru bileşenler üretmek için güvenilir olabilir.
Metal diyaframlar çok yönlüdür ve mekanik ve endüstriyel ekipmanlarda, tıbbi cihazlarda ve basınç dönüştürücülerinde geniş bir kullanım alanına sahiptir. Metal diyaframların ortak kullanımları şunları içerir:
Hareketin elektrik sinyallerine dönüşümü
Koruyucu sıvı bariyeri
Sıvı pompaları için esnek membran
Koruyucu bariyerler ve arıza noktaları
Kombine dayanıklılıkları ve esneklikleri nedeniyle, metal diyaframlar milyonlarca vuruş için tekrarlayan bisiklete dayanabilir ve operati yeteneğine sahiptir.Geniş sıcaklık dalgalanmalarına, aşındırıcı malzemelere ve aşırı basınca maruz kalabilecekleri aşırı ortamlarda doğru bir şekilde ng.
Mühendislik ve üretim yeteneklerimiz hiçbiri ikinci ve yüksek eğitimli personelimiz, prototipleme ve son üretim yoluyla ilk tasarımdan güvenilir basınç dönüştürücülerinin doğru üretimine kararlıdır. Hızlı değişim takımlarımız, hızlı dönüş ve azaltılmış teslim süreleri için aynı anda çeşitli ürünler üretmemizi sağlar.
Müşterilerimizin çeşitli ihtiyaçlarını karşılamak için basınç algılama çözümlerinin analizi ve tasarımı konusunda uzmanız. Yenilikçi çözümlere olan bağlılığımızı öğrenmek için daha fazla bilgi edinin.
Metal diyaframlarımız basınç transdüseri ve diğer kaliteli basınç transdüserlerimiz hakkında daha fazla bilgi için bugün bizimle iletişime geçin veya teklif isteyin.
