Havalandırma sistemlerinde hava diferansiyel basıncını ölçmek için hava diferansiyel basınç anahtarı (sensör) kullanılır. Örneğin, filtre tıkanmasını veya fan motoru kayış bütünlüğünü izlemek için. Yumuşak tüp ile montaj kiti içerir. Hava temizleme bölümlerindeki filtrelerin tıkanmasını kontrol etmek ve fan bölümünün motorunun çalışmasını kontrol etmek için kullanılabilir.

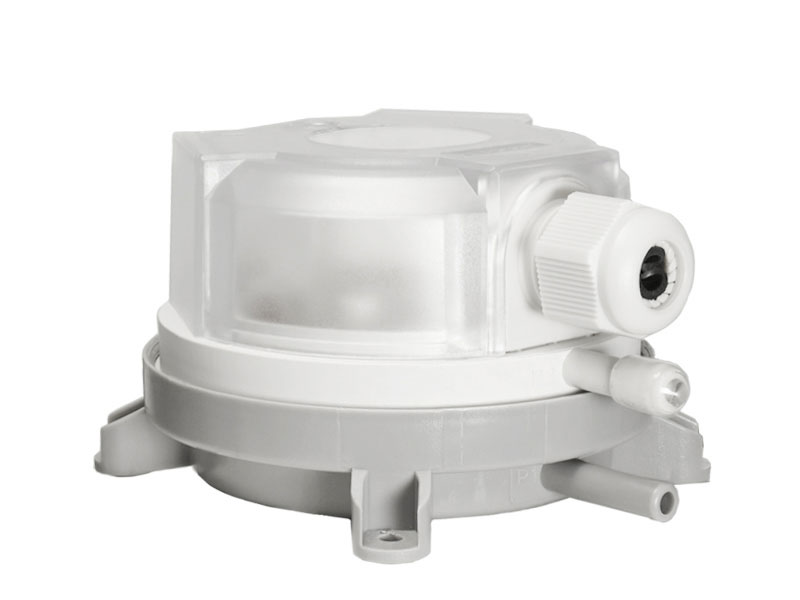

LF32 hava basıncı anahtarının özellikleri
Uzun ömür: 0.1 milyon anahtarlama döngüsü için tasarlanmıştır.
Temizliklerde kullanılabilir.
Ayar ve düzenleme yüksek hassasiyete sahiptir.
Kapatma noktalarının uzun süreli stabilitesi.
Kurulum kolaylığı
LF32, boyutu ve kanıtlanmış tasarımı nedeniyle basınçtaki küçük değişiklikleri tespit edebilen ayarlanabilir bir diferansiyel basınç anahtarıdır. Anahtar ayar noktası veya anahtarlama noktası, ayar düğmesini ve yerleşik kalibre edilmiş görsel ölçeği kullanarak bir manometre gerektirmeden ayarlanabilir alan olabilir.Diferansiyel basınç anahtarıSadece istemsiz hareket ettirilecek ayar düğmesini korumakla kalmayan, aynı zamanda sınıfı IP54 koruması sağlayan net bir kapak ile donatılmıştır.
LF32 hava algılama anahtarı öncelikle hava kanalı sistemlerinde, hava filtrelerinde, kanatlarda hava akışını doğru bir şekilde izleme ihtiyacının kritik olduğu ısıtma ve havalandırma uygulamalarında kullanılır.
LF32 hava taşıma ünitesi basınç anahtarının bazı özel uygulamaları şunlardır:
Havalandırma kanallarında yangın koruma kanatlarının kontrolü
Soğutma ve ısıtma sistemlerinde hava filtrelerinin izlenmesi
Endüstriyel elektronik devrelerin soğutma sistemlerinin izlenmesi,
Basınçlı odalarda pozitif basıncı izleme
Fan ısıtıcılarında hava akışını izleme (aşırı ısınma koruması)
Isı değiştirici için donma koruması
LF32 ayarlanabilir diferansiyel basınç anahtarı da ayarlanabilir basınç anahtarı ve ayarlanabilir vakum anahtarı olarak kullanılabilir.
| Model | LF32 |
 | |
| Medya | Hava, noncombustive ve agresif olmayan gaz |
| Maksimum basınç | 10kpa |
| Montaj | Herhangi bir dikey düzlemde diyafram |
| Sıvı önleme seviyesi | IP54 |
| Çalışma sıcaklığı | -40 ℃ ~ 85 ℃ |
| Iletişim düzenlemek | SPDT |
| Elektrik değerlendirmesi | Direnç: initaial <100 Milliohm, akım: 1.5A(0.4A)/250V |
| Terminal | 6.3mm x 0.8 bıçak veya vidalı terminal |
| Bağlantı | Tüp bağlantısı için ɸ 6.4mm |
| Model | Basınç aralığı (Pa) | Diferansiyel (Pa) | Toleranslar |
| LF32-02 | 20-200 | 10 | ≦ ± 15% |
| LF32-03 | 30-300 | 10 | |
| LF32-04 | 40-400 | 20 | |
| LF32-05 | 50-500 | 20 | |
| LF32-10 | 200-1000 | 100 | |
| LF32-11 | 100-1000 | 50 | |
| LF32-25 | 500-2500 | 150 | |
| LF32-50 | 1000-5000 | 250 |
Konutlar ve kapaklar.
Membranlar.
Çelik sac montaj braketi.
İki musluk arasındaki basınç farkı, yaylı diyaframın sapmasına neden olur. Bu diyafram, anahtarlama noktalarının uzun süreli stabilitesini sağlar. Son derece hassas bir düzenleme elde etmek için sensör gövdesi üzerinde bireysel bir ölçek engraved mıştır.

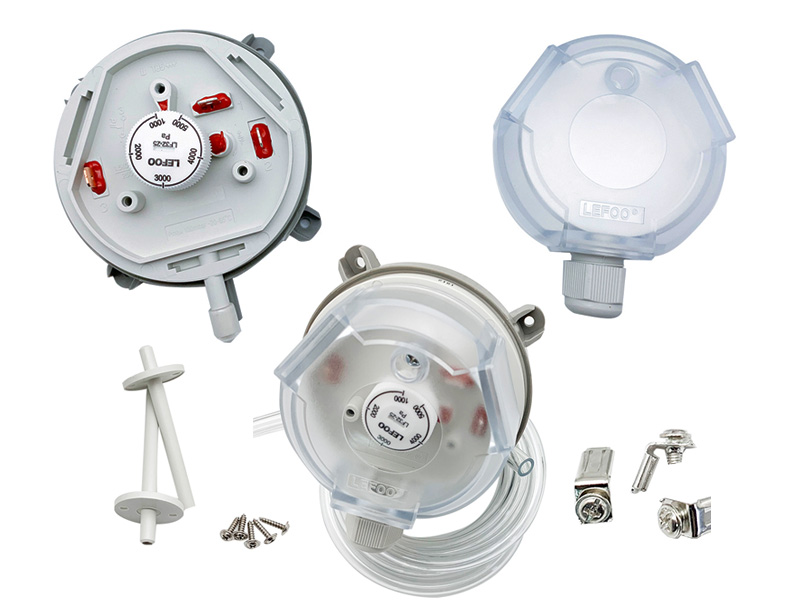

1. Sadece basınç anahtarı
2. Basınç anahtarı ayrı ayrı paketlenmiş ve ayrı ayrı paketlenmiş kanal sabitleme kiti
3. Basınç anahtarı ve kanal sabitleme kiti bir küçük kartonda birlikte paketlenmiştir
Açma/kapama çıkışı
Ölçeklendirilmiş bir ayar düğmesi üzerinde kolayca ayarlanacak anahtarlama basıncı
Statik, aşırı, basınç altında ve vakum
IP54 koruma
LF32, boyutu ve kanıtlanmış tasarımı nedeniyle basınçtaki küçük değişiklikleri tespit edebilen ayarlanabilir bir diferansiyel basınç anahtarıdır. Anahtar ayar noktası veya anahtarlama noktası, ayar düğmesini ve yerleşik kalibre edilmiş görsel ölçeği kullanarak bir manometre gerektirmeden ayarlanabilir alan olabilir. Bu anahtar, istemsiz hareket ettirilecek ayar düğmesini korumakla kalmayıp, aynı zamanda sınıf IP54 koruması sağlayan net bir kapak ile donatılmıştır.
Gaz brülör, merkezi klima, bina akıllı kontrol, küçük üfleyici

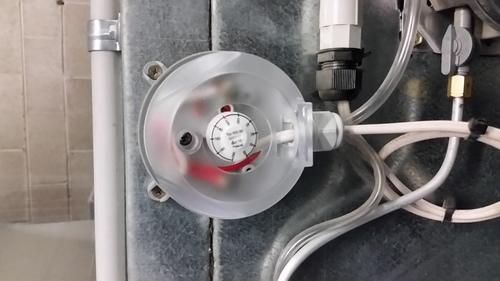

LF32 kurulum talimatları anahtarla birlikte verilir. Anahtar, hava kanallarına veya duvarlara monte edilebilir. Dikey bir düzenleme önerilir, ancak herhangi bir düzenleme prensip olarak mümkündür. Dikey olmayan montaj pozisyonları anahtarlama noktalarını etkiler.
Bağlantı boruları herhangi bir uzunlukta olabilir, ancak 2 metreden daha uzunsa yanıt süresi artar. Sensör bağlantı noktalarının üzerine kurulmalıdır. Yoğunlaşmayı önlemek için, boruların yönlendirilmesi gerekir, böylece basınç bağlantısından vericiye (döngü yok) kademeli bir eğim vardır.
