Basınç anahtarları basınç tahrikli elektrik anahtarlarıdır. Basitçe, hava basıncı ile açık veya kapalı bir elektrik anahtarı olduğu anlamına gelir.
Hava kompresörü kesme anahtarıGiriş portunda esnek bir zar üzerinde hareket eder. Basınç bir kuvvete dönüşür. Ne kadar kuvvet iki şeye bağlıdır: membranın alanı (kare mm) ve sıkıştırılmış havanın basıncı (bar). Alan sabit olduğundan, üretilen kuvvet hava basıncıyla doğrudan orantılıdır.
Membranın diğer tarafı bir yay ve elektrik anahtarında hareket eden bir kolla bağlanır. Yayın aşağı doğru kuvveti, sıkıştırılmış havanın yukarı doğru kuvvetinden daha yüksek olduğu sürece, membran (ve kol) aşağı kalır.
Ancak basınç yükseldiğinde, sıkıştırılmış havanın yukarı doğru kuvvetinin yayının aşağı doğru kuvvetinden daha yüksek olduğu bir nokta gelir. Membran (ve kol) bu noktada yukarı doğru hareket edecektir. Zar yukarı doğru hareket ettiğinde, kol da öyle. Kol, sırayla, elektrik kontaklarını açar ve kompresör durur.
Şimdi, bu doğrudan bir bağlantı değil, ama içinde ustaca bir mekanizma var, bu da düğmeyi bir defada, belirli bir basınçta çevirmeyi sağlıyor, ve yavaş değil (“snap-action”). Bu mekanizma ayrıca diferansiyel basıncı ayarlayan ikinci set vidasına bağlanır. Basınç anahtarının iç işlemeleri için, bu, anahtarın kapandığı basınçtan daha düşük bir basınçta (dahili histerezis) tekrar kapandığı anlamına gelir.

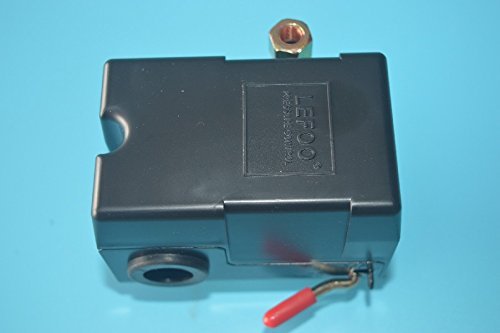

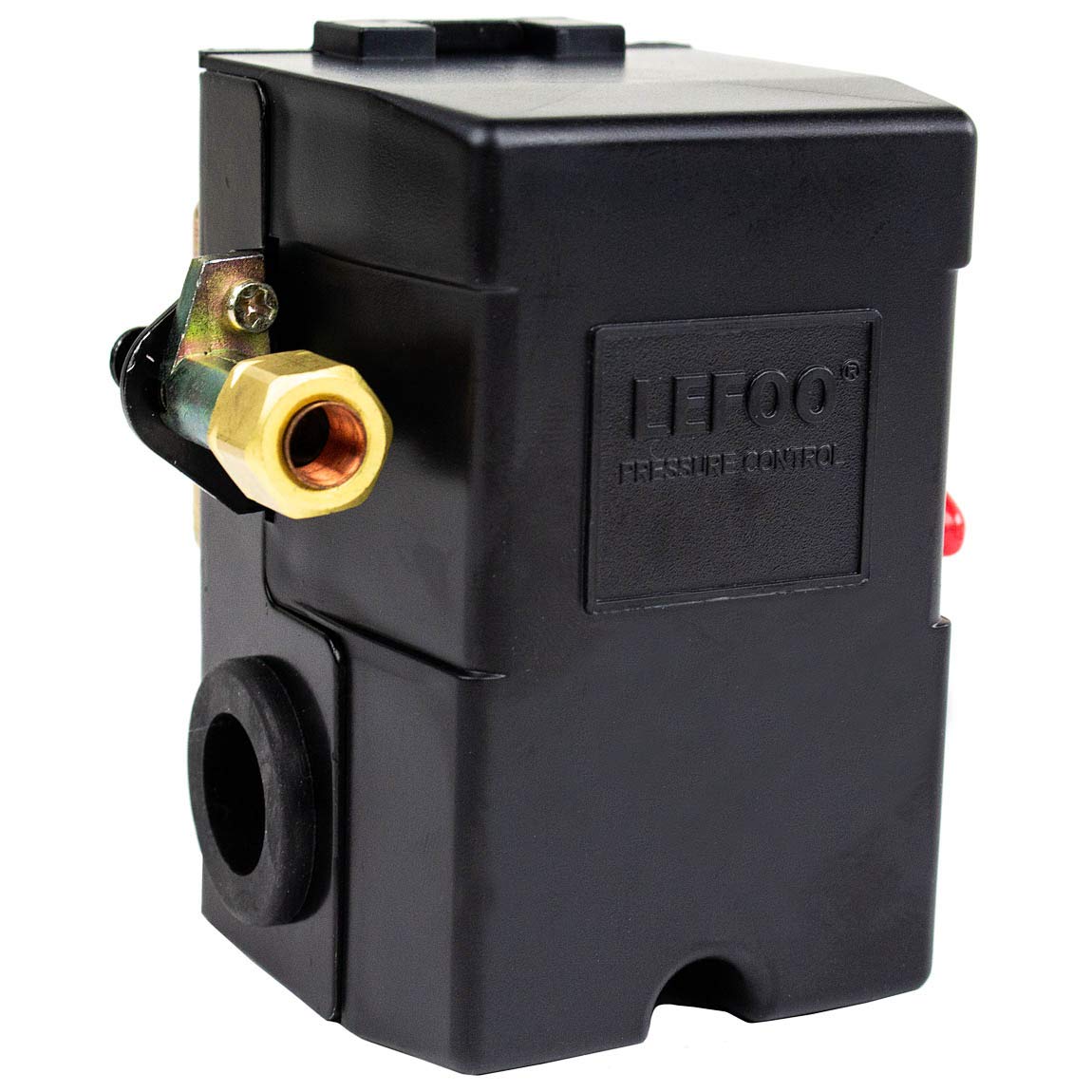

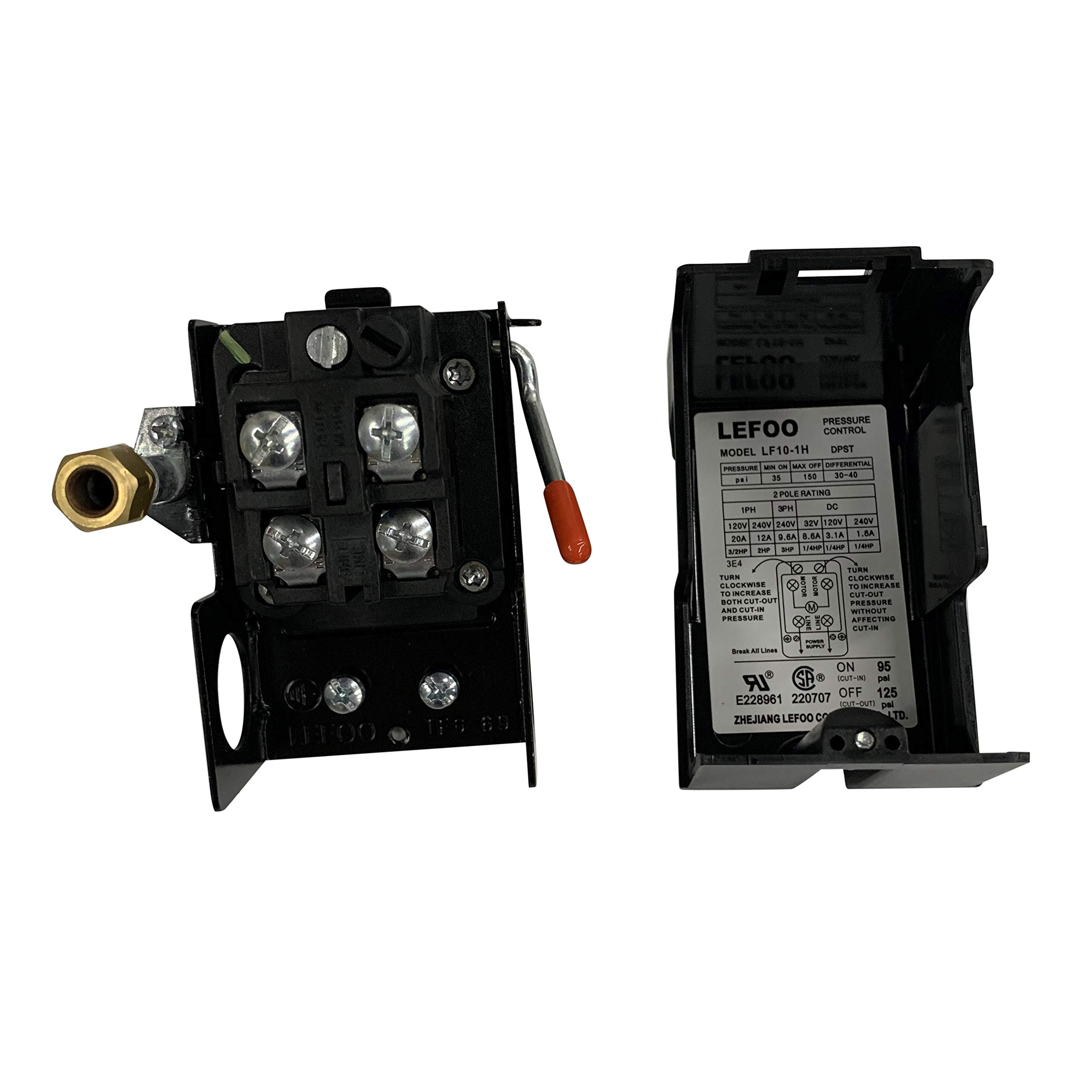

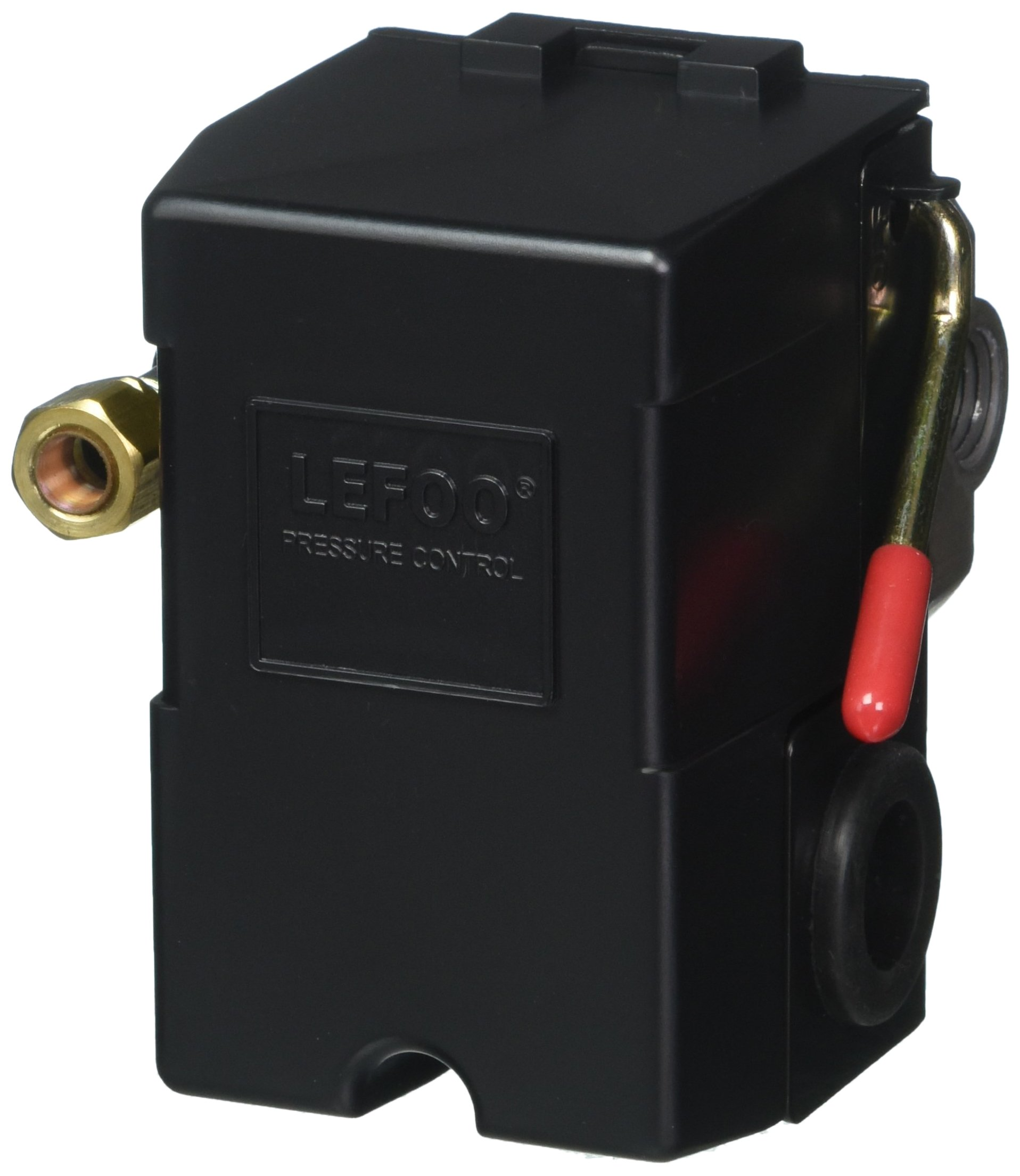

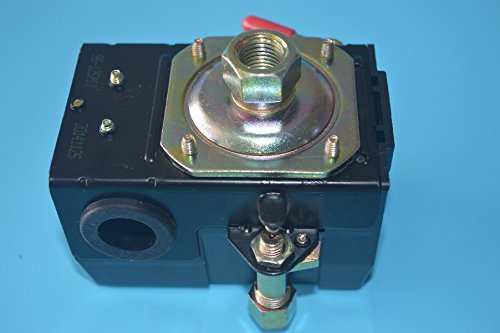

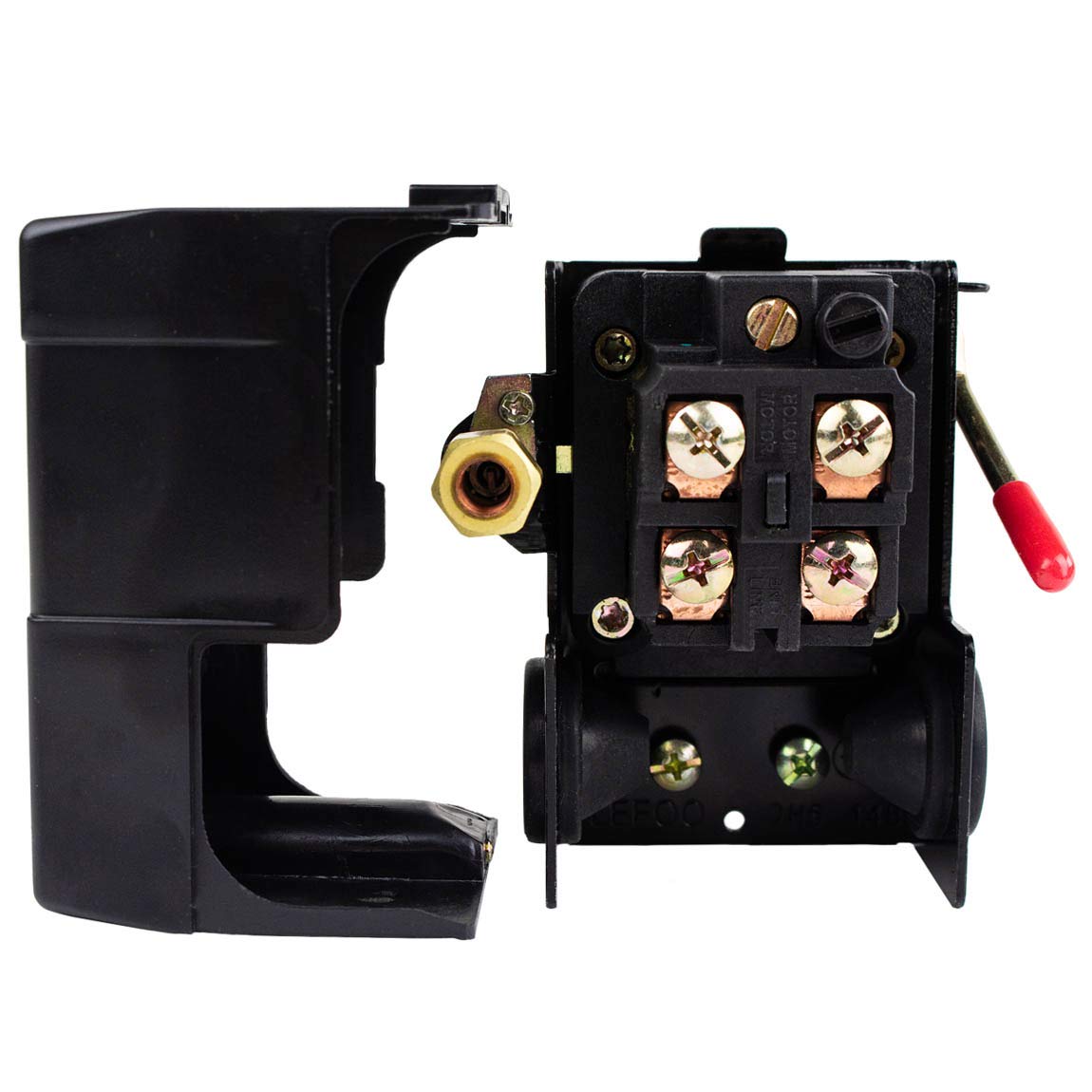

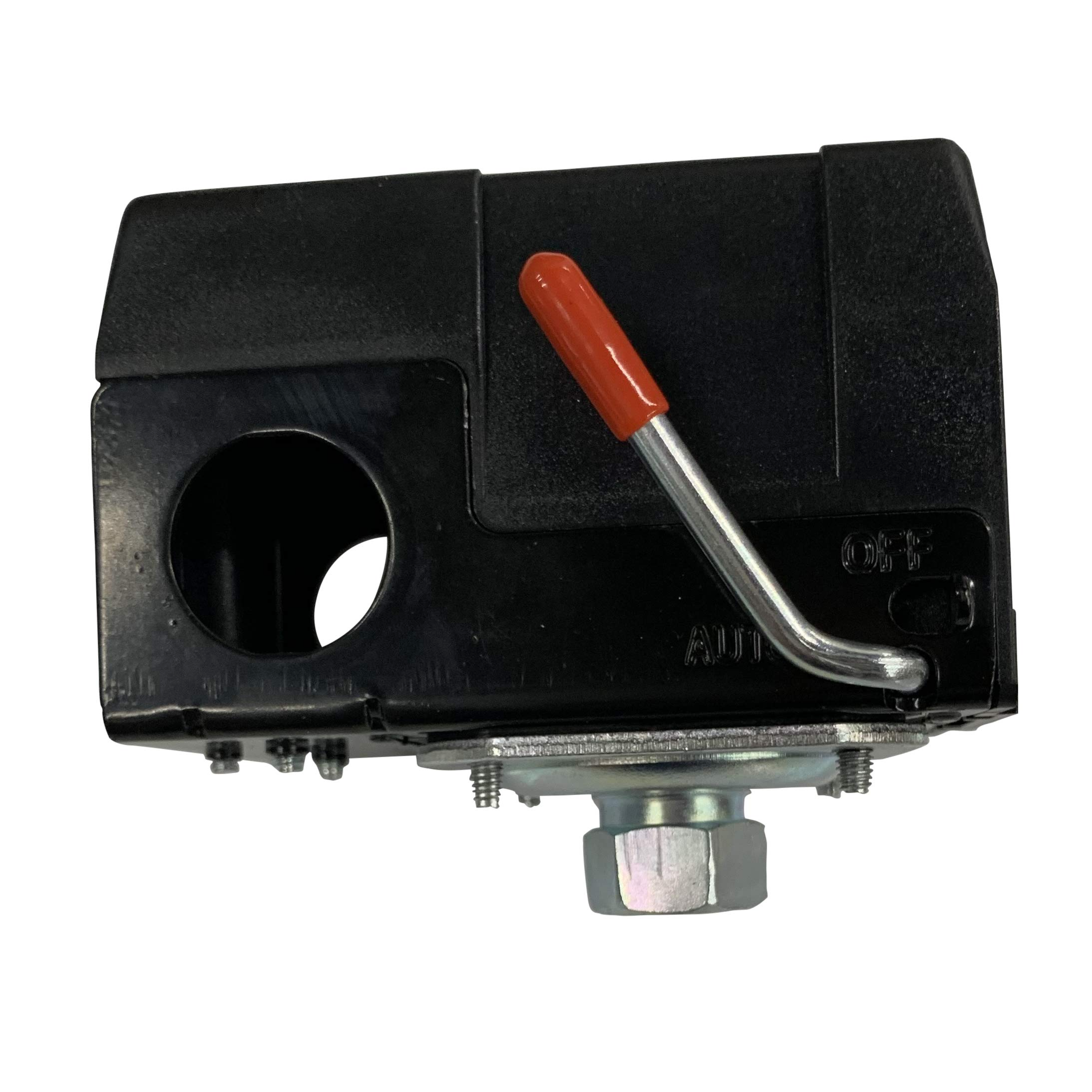

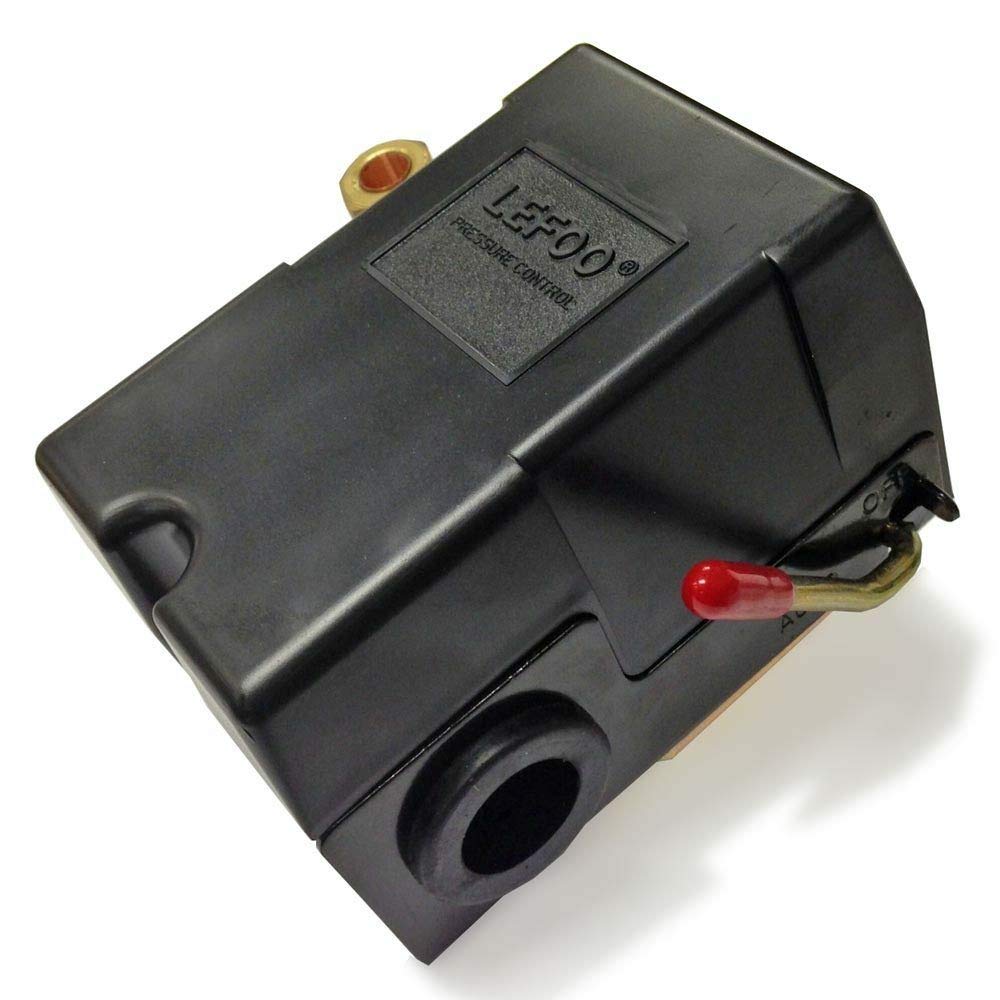

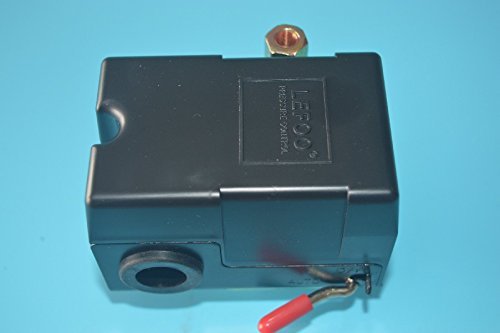

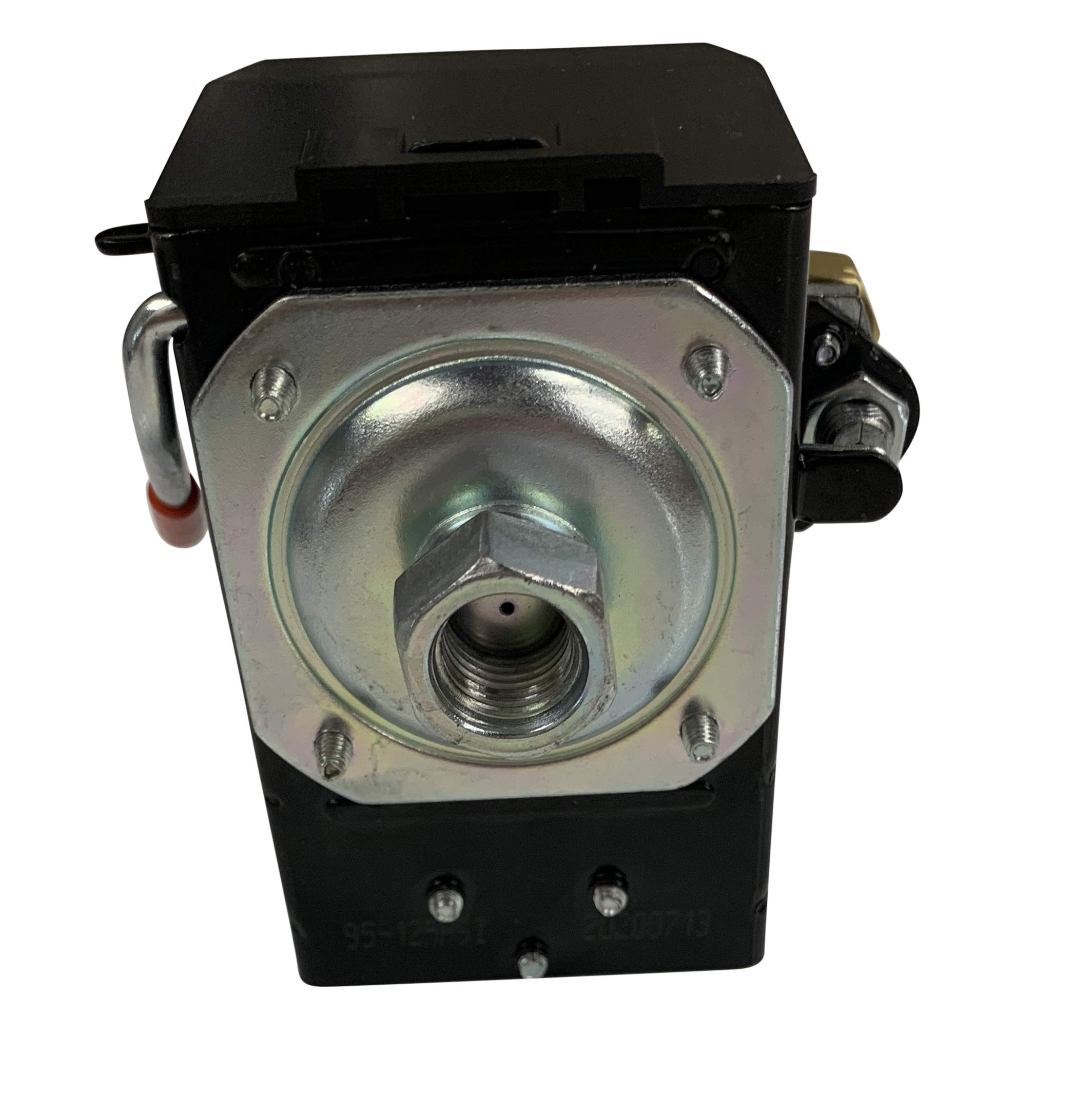

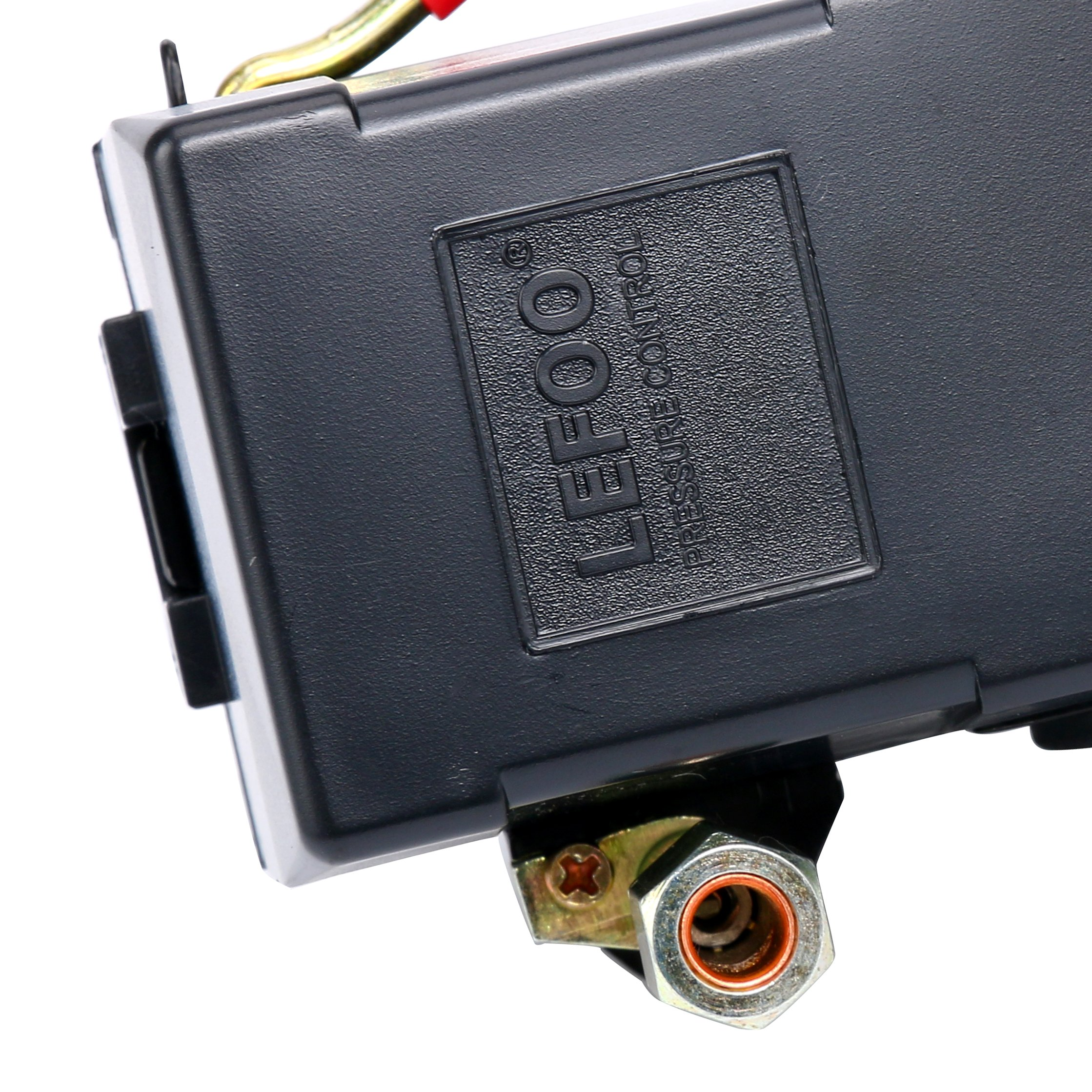

LEFOO Industrial co, Ltd, LF10-L basınç anahtarı profesyonel bir üretici (0.5-1.2MPa / 72.5-174 psi)

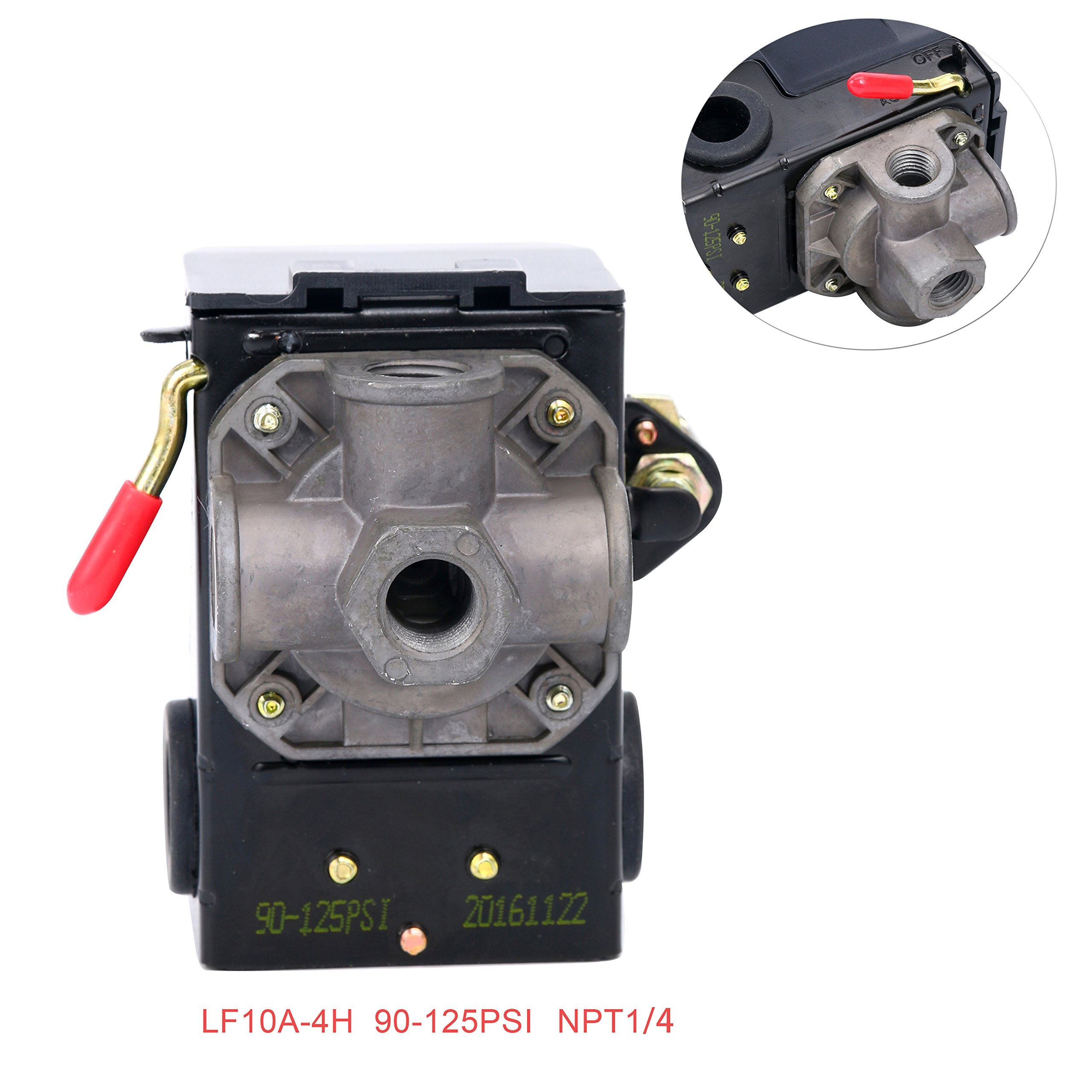

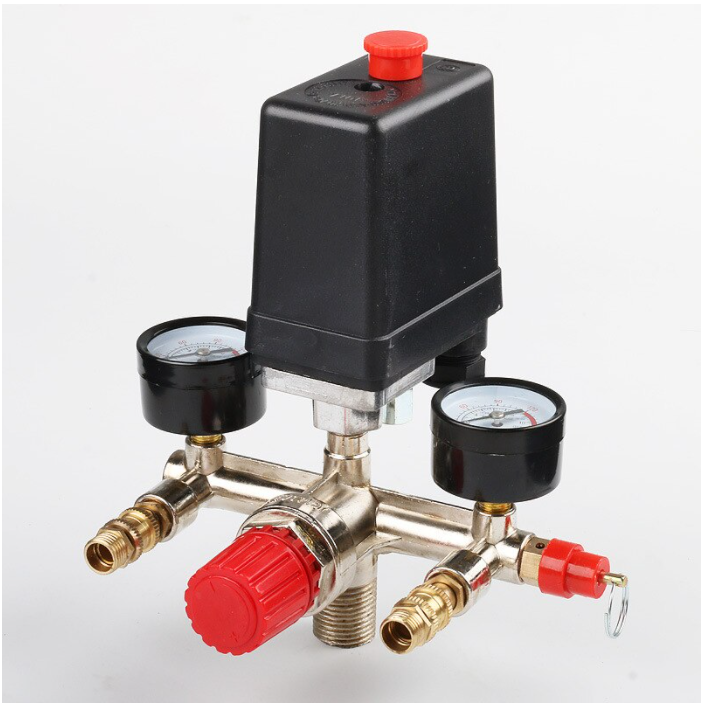

LF10-L basınç anahtarı, elektrikle çalışan hava kompresörlerinde iki önceden ayarlanmış değer arasındaki tank basıncını düzenlemede kullanılmak üzere basınçla çalışan bir elektrik anahtarıdır. Kompresörlerin yük altında başlamasını engelleyen bir boşaltıcı valf ve kompresörü manuel olarak kesmek için bir açma düğmesi ile kullanılabilir. Valf ve göstergelerin kolay montajı için bir araç sağlayan dört portlu manifold stili mevcuttur.
Şartname
MODEL | LF10-L1H | LF10-L4H |
Orta | Hava | Hava |
Çalışma basıncı aralığı | 0.5 ~ 1.2Mpa | 0.5 ~ 1.2Mpa |
Diferansiyel basınç | 0.2Mpa | 0.2Mpa |
Fabrika ayarı | 0.6 ~ 0.8 Mpa | 0.6 ~ 0.8 Mpa |
Çalışma sıcaklığı aralığı | -30 ~ 55C ° C | -30 ~ 55 ° C |
Elektrik değerlendirmesi | 240V,20A, 50Hz | 240V,20A, 50Hz |
İletişim düzenlemesi | Normalde açık (NC) | Normalde açık (NC) |

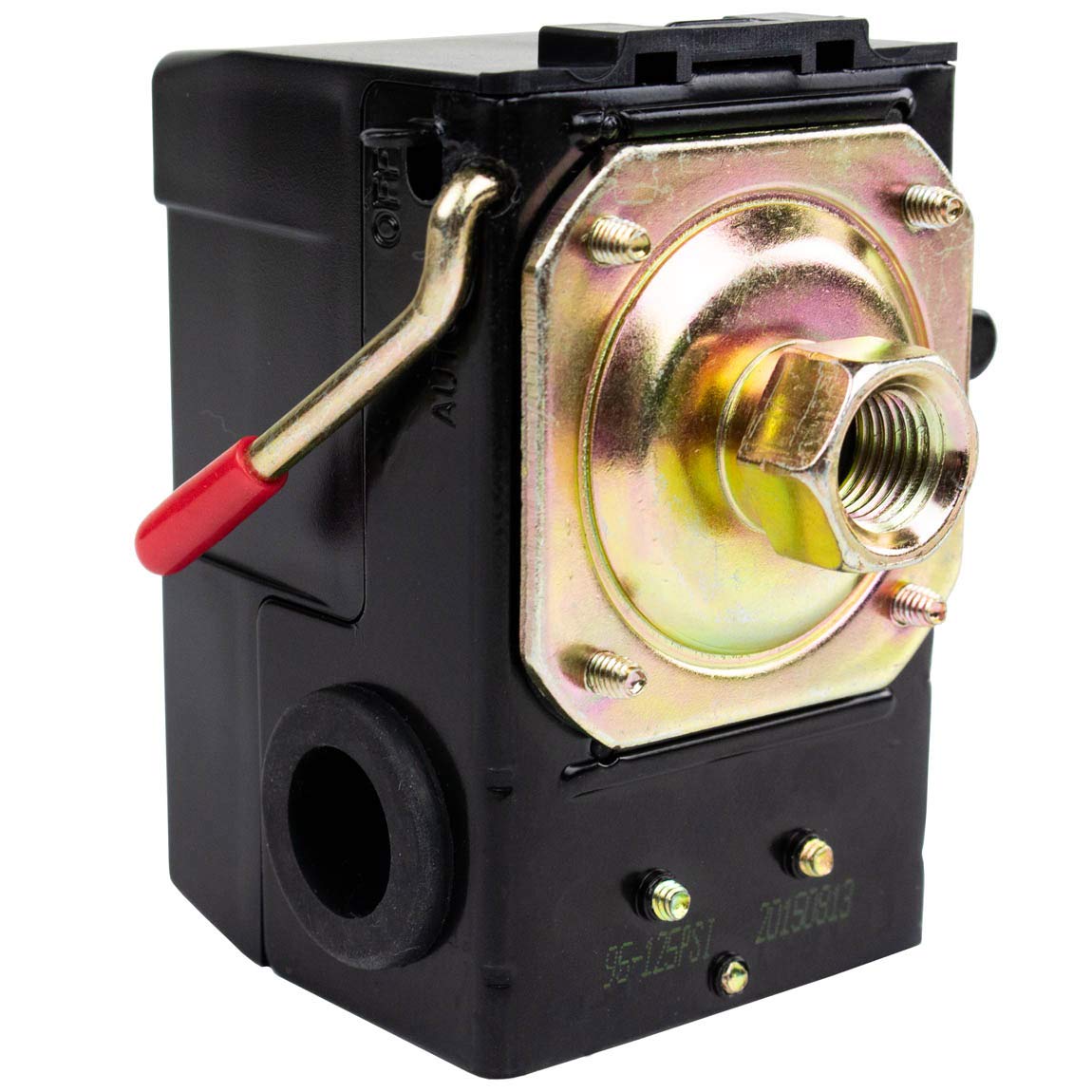

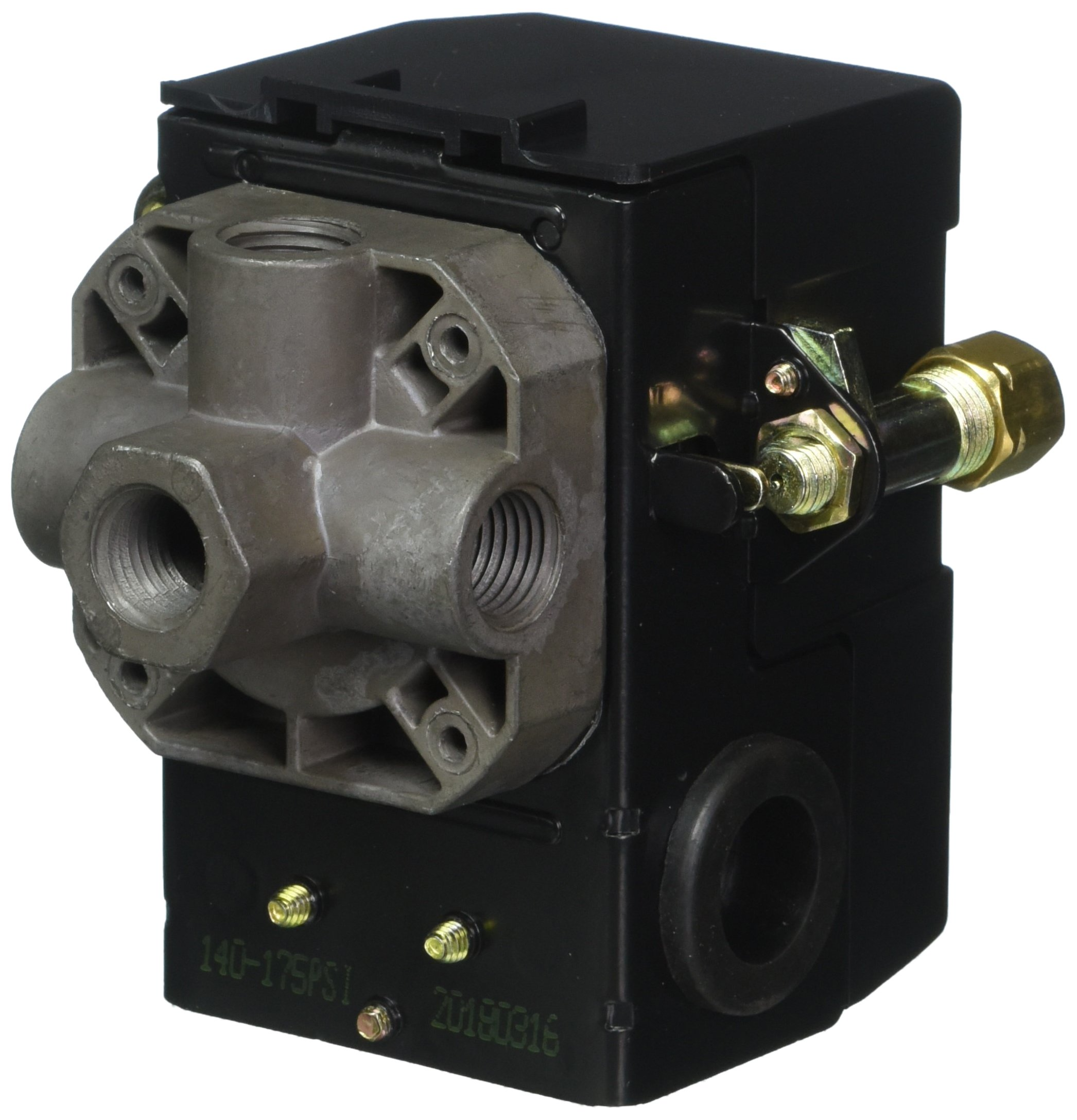

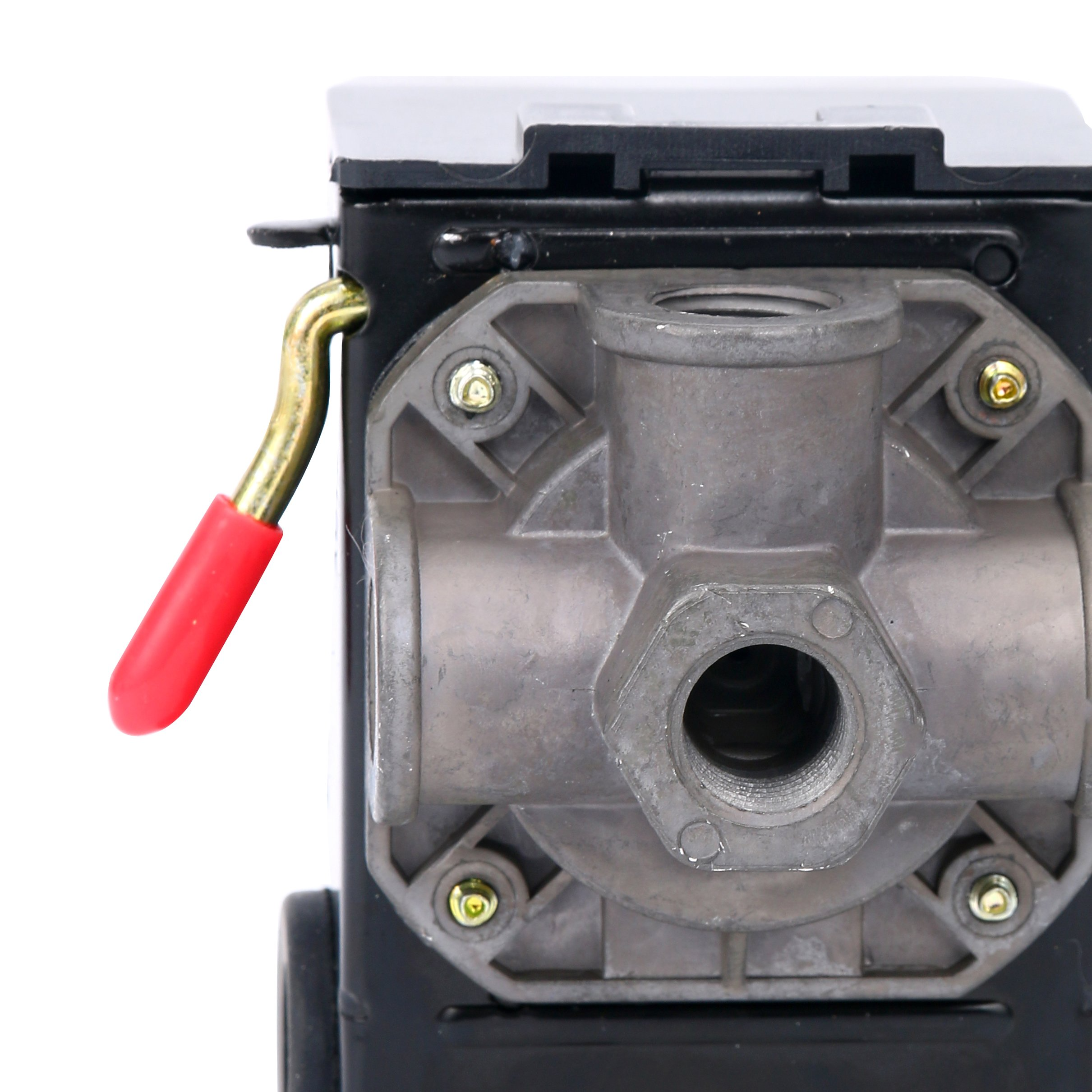

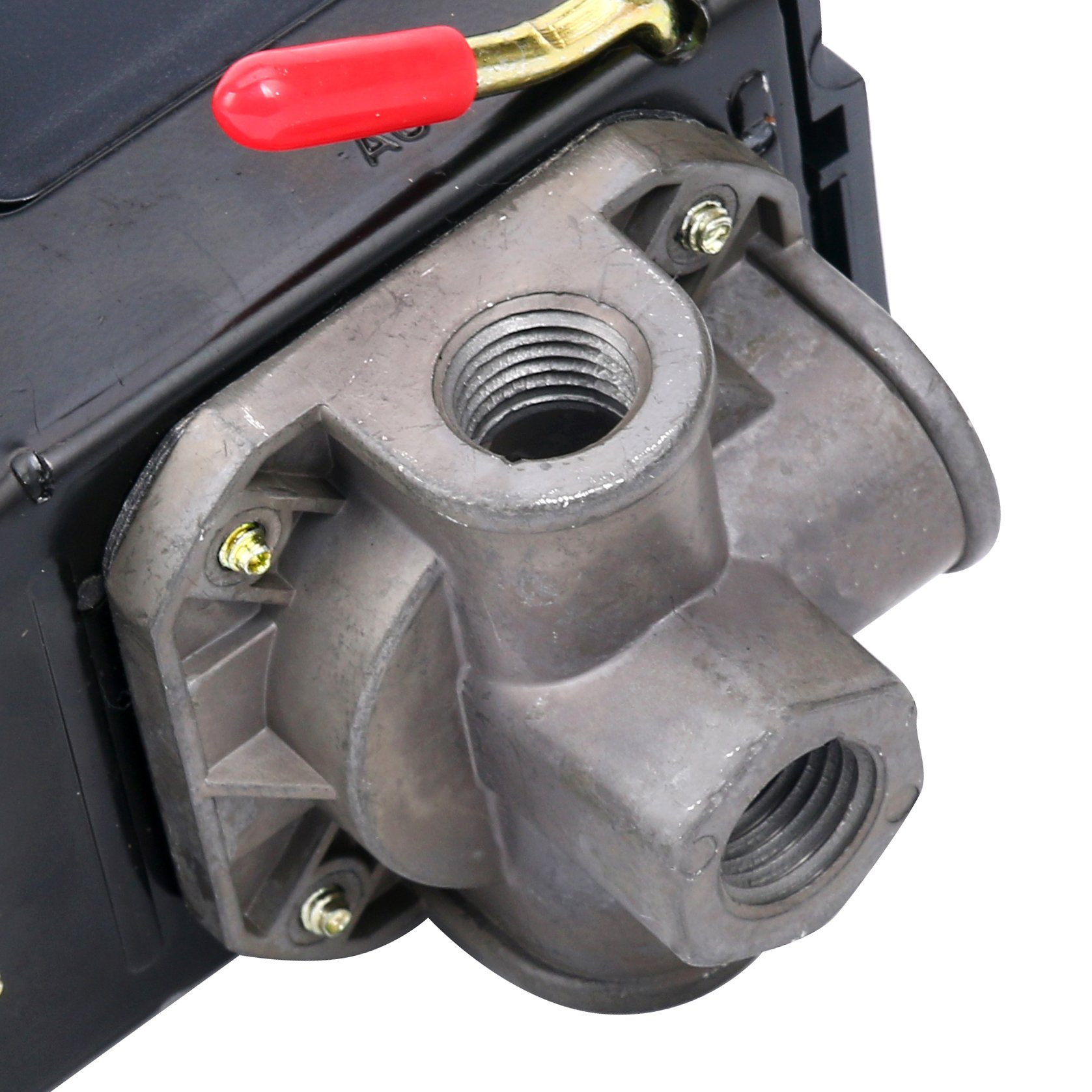

Liman | Bir liman | Dört port |
Boru bağlantı parçaları | G1/4, G3/8 veya 1/4, 3/8 NPT kadın | G1/4, G3/8 veya 1/4, 3/8 NPT kadın |
Onay: UL, CUL, CE , CCC
Diğer basınç Swettings ve diferansiyel istek üzerine mevcuttur.
Dönüşüm: 1Mpa = 10.2 Kgf/cm2 , Kgf/cm2 = 14.2PSI , 1bar = 14.5PSI
Bir basınç anahtarı, bir hava kompresörünün standart bir bileşenidir ve ana işlevi, kompresörün ne zaman başlayacağını ve ne zaman duracağını söylemektir. Ne için dikkat etmeniz gerektiğini bildiğiniz zaman doğru basınç anahtarını seçmek basittir.
Bir basınç anahtarının açıldığı basınç, kesme basıncıdır ve bir basınç anahtarının kapandığı basınç, kesme basıncıdır.
Kesme basıncı her zaman hava sisteminizde izin verilen en düşük basınç olmalıdır. Örneğin, ekipmanınızın çalışması için 100 psi'ye ihtiyacı varsa, kesme basıncını 100 psi'nin üzerinde ayarlayın.
Basınçlı hava sisteminizde her zaman bir miktar basınç düşüşü olacak ve kompresörün 'tekmeyi basması biraz zaman aldığı için, kesme basıncını 10 psi daha yüksek ayarlamak daha iyidir. Örneğimizde, sistemimizdeki basınç düşüşüne izin vermek için basınç anahtarını 110 psi'de ayarlayacağız.
Kesme ve kesme basıncı arasındaki fark, basınç differential siyezidir.
Hava kompresörleri için basınç anahtarları farklı şekil ve şekillerde gelir. Doğru modeli seçmek ihtiyaçlarınızın ne olduğuna bağlıdır. Sabit basınç anahtarları genellikle biraz daha ucuzken, tamamen ayarlanabilir basınç anahtarları size daha fazla özgürlük verir.
Bazı basınç anahtarları sabit bir kesme ve kesme basıncı ayar noktasına sahiptir. Diğer basınç anahtarları sabit bir basınç differential siyesine sahipken, kesme basıncı ayarlanabilir. Diğer basınç anahtarlarında, hem kesme hem de kesme basıncını ayarlayabilirsiniz.
İyi bir yedek basınç anahtarı bulma
Orijinal üreticiden kesin bir değiştirme genellikle çok pahalıdır. Kendi yedek anahtarınızı bulmak genellikle daha ucuzdur.
Yeni basınç anahtarınızın, değiştirdiğiniz ile tam olarak aynı olması gerekmez. Ancak, aynı maksimum basınç ve elektrik derecesine sahip bir basınç anahtarı satın almanız gerekir.
Bir basınç anahtarı tedarikçisi seçmeden önce kontrol edilecek şeylerin bir listesi
Maksimum basınç derecesi mevcut olandan eşit veya daha yüksek mi?
Kompresörünüz belirli bir maksimum basınç için rated miştir. Yeni basınç anahtarınız aynı basınç derecesine veya daha yüksek olmalıdır.
Ayrıca, kompresörünüzün maksimum nominal basıncından daha yüksek basınç ayarını asla ayarlamadığınızdan emin olun!
Elektrik yükünü halledebilir mi?
Daha küçük kompresörlerde (0 - 3 hp) basınç anahtarı kompresör motorunu doğrudan değiştirecektir.
Yeni basınç anahtarınızın kompresörünüzün motor akımlarını işleyebilmesi gerekiyor.
Fiziksel sıkıştırılmış hava bağlantıları nelerdir?
Mevcut basınç anahtarınızdaki fiziksel sıkıştırılmış hava bağlantıları nedir? Her zaman bir adaptör yapabilirsiniz, ancak doğrudan kompresörünüze uyan yeni bir basınç anahtarı satın almak kolaydır.
Ortak bağlantı boyutları 1/4 ", 3/8" ve 1/2 "NPT dişidir.

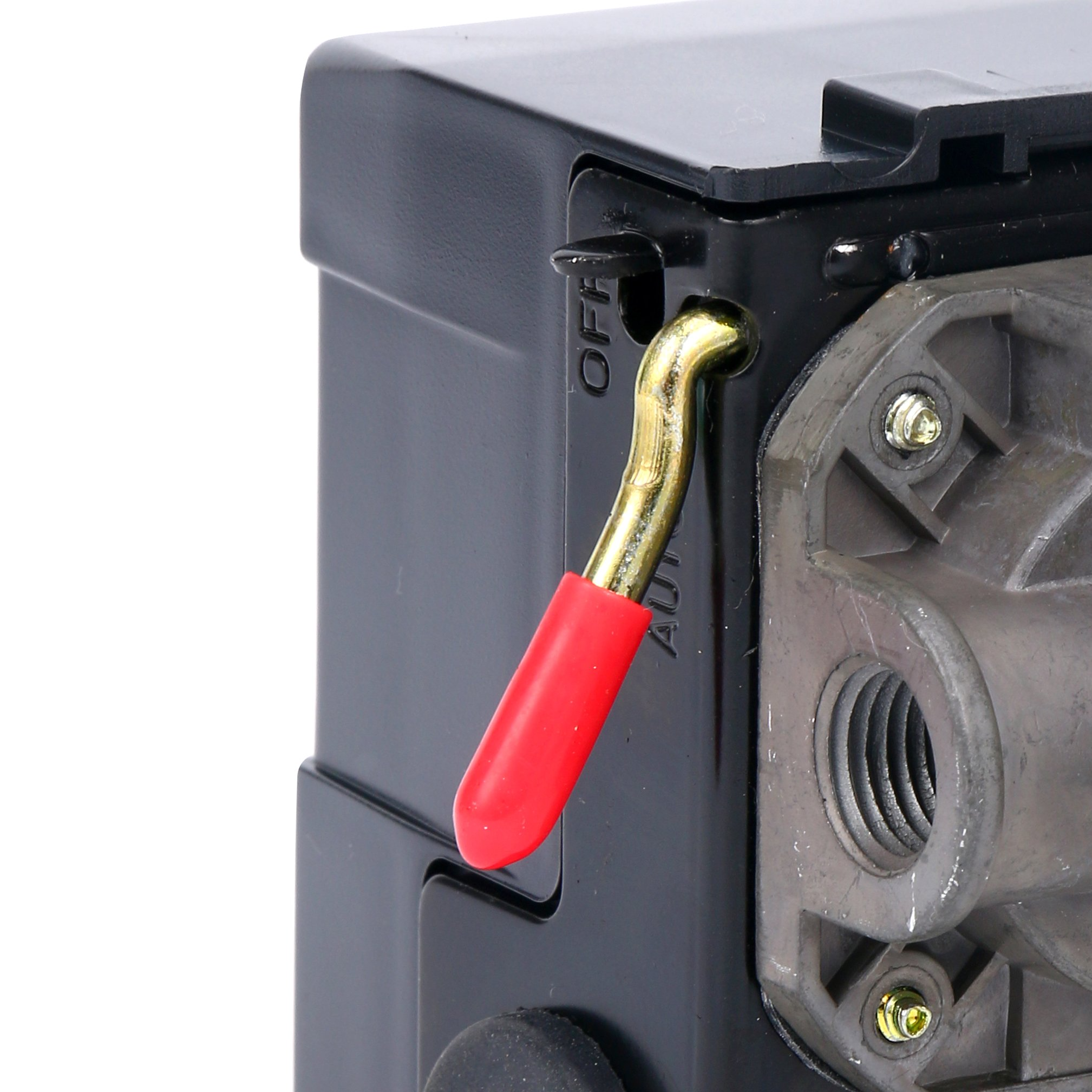

Bir açma/kapama düğmesi var mı?
Bazı kompresörlerin bir açma/kapama düğmesi var, bazıları yok.
Daha büyük kompresörler genellikle basınç anahtarında açma/kapama düğmesine sahip değildir. Bunun yerine, kontrol düğmelerinin (açık/kapalı, yük/boşaltma) bulunduğu ayrı bir kontrol paneline sahiptirler.
Daha küçük kompresörler doğrudan basınç anahtarı ile açılır ve kapanır. Bu durumda, basınç anahtarınızın büyük olasılıkla bir açma/kapama düğmesi olacaktır.

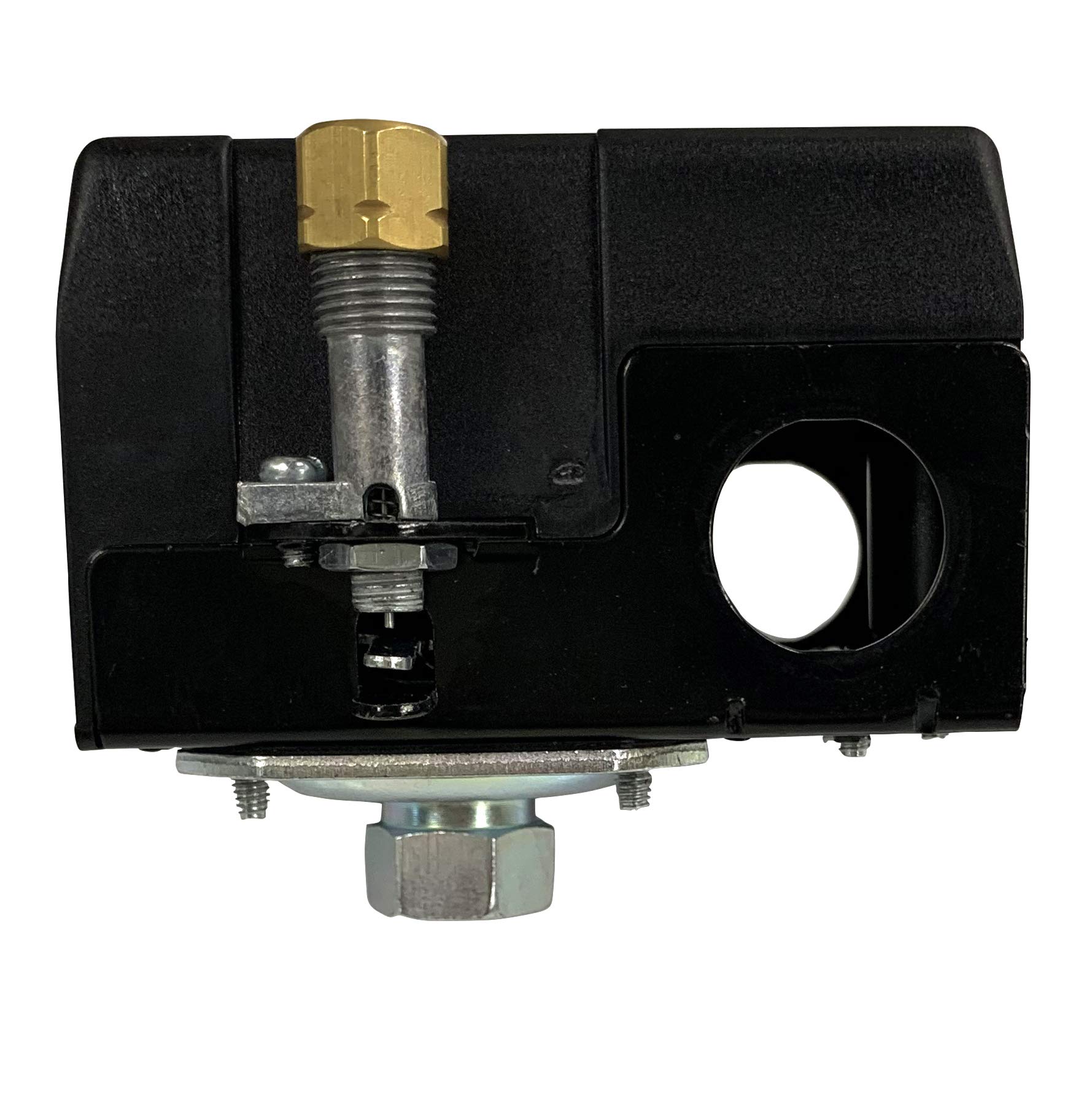

Eski basınç anahtarının entegre bir boşaltıcı valfi var mı?
Pistonlu kompresörlerin boşaltıcı valfi genellikle yan veya basınç anahtarının alt kısmında bulunur.
Satın aldığınız yeni basınç anahtarı aynı bağlantılara sahip olmalıdır (böylece eski boşaltıcı valfini tekrar kullanabilirsiniz) veya daha sonra yeni bir boşaltıcı valf ile gelmelidir.
Bir boşaltıcı valf ile birlikte yeni bir basınç anahtarı satın alırsanız, fiziksel sıkıştırılmış hava bağlantısının aynı olduğundan emin olun.
